HEIDENHAIN TNC 320 35
1
.4 Stat
us-Anz
eig
e

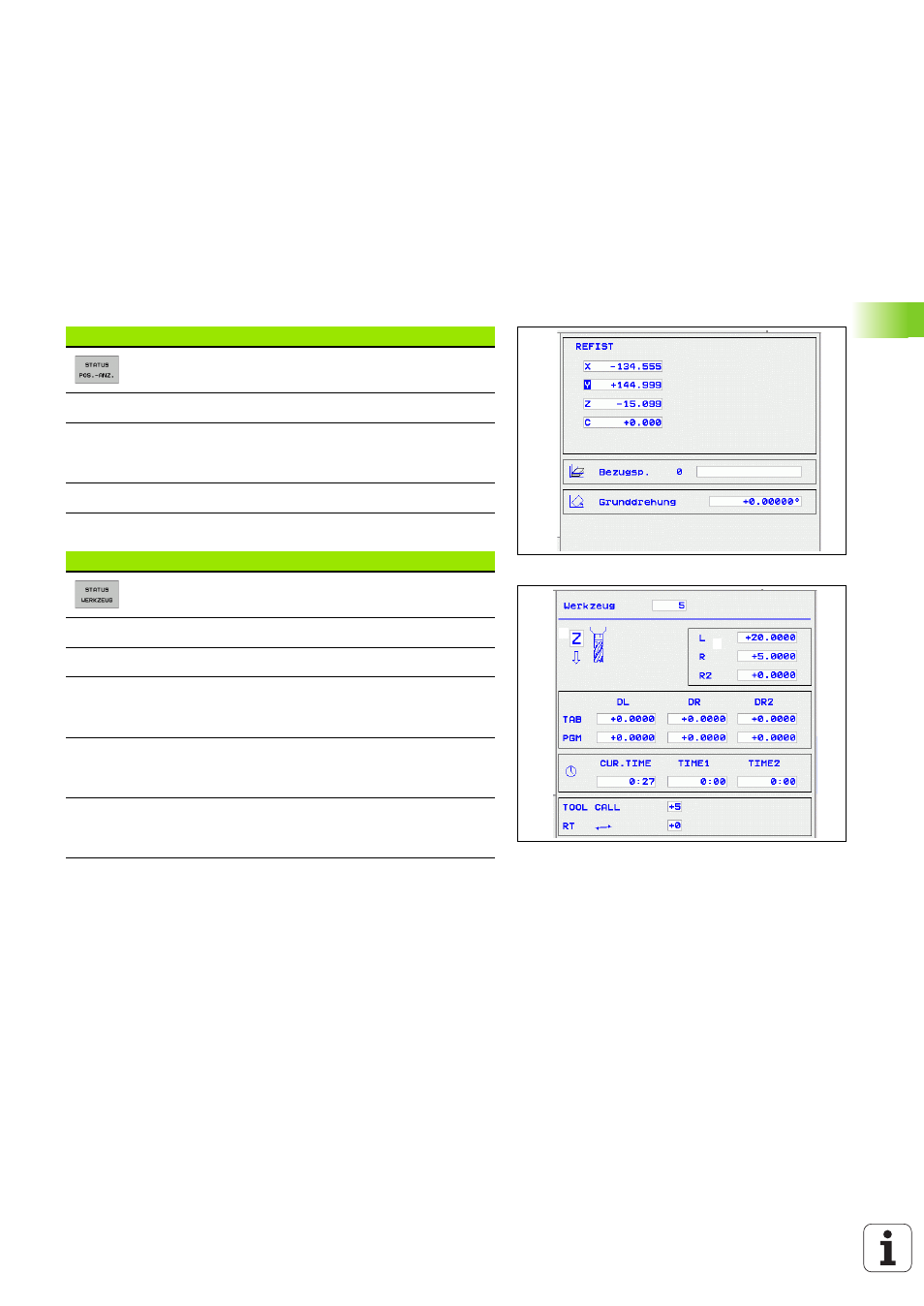

n Positionen und Koordinaten
Informationen zu den Werkzeugen
Softkey Zuordnung Bedeutung
1 Art der Positionsanzeige, z. B. Ist-
Position
2 Positionsanzeige
3 Nummer des aktiven Bezugspunktes
aus der Preset-Tabelle (Funktion an
TNC 320 nicht verfügbar)
4 Winkel der Grunddrehung
Softkey Zuordnung Bedeutung
1
„
Anzeige T: Werkzeug-Nummer
und -Name
2 Werkzeugachse
3 Werkzeug-Länge und -Radien
4 Aufmaße (Delta-Werte) aus dem
TOOL CALL (PGM) und der Werk-
zeug-Tabelle (TAB)
5 Standzeit, maximale Standzeit (TIME
1) und maximale Standzeit bei TOOL
CALL (TIME 2)
6 Anzeige des aktiven Werkzeugs und
des (nächsten) Schwester-Werk-
zeugs
4
1
3
2
3
2
5
1
4
6
