1.5 Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN
3D-Tastsysteme
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können
Sie:
„
Werkstücke automatisch ausrichten
„
Schnell und genau Bezugspunkte setzen
„ Messungen am Werkstück während des Programmlaufs ausführen
Die schaltenden Tastsysteme TS 220, TS 440 und TS 640
Diese Tastsysteme eignen sich besonders gut zum automatischen
Werkstück-Ausrichten, Bezugspunkt-Setzen und für Messungen am
Werkstück. Das TS 220 überträgt die Schaltsignale über ein Kabel und
ist ggf. eine kostengünstigere Alternative.

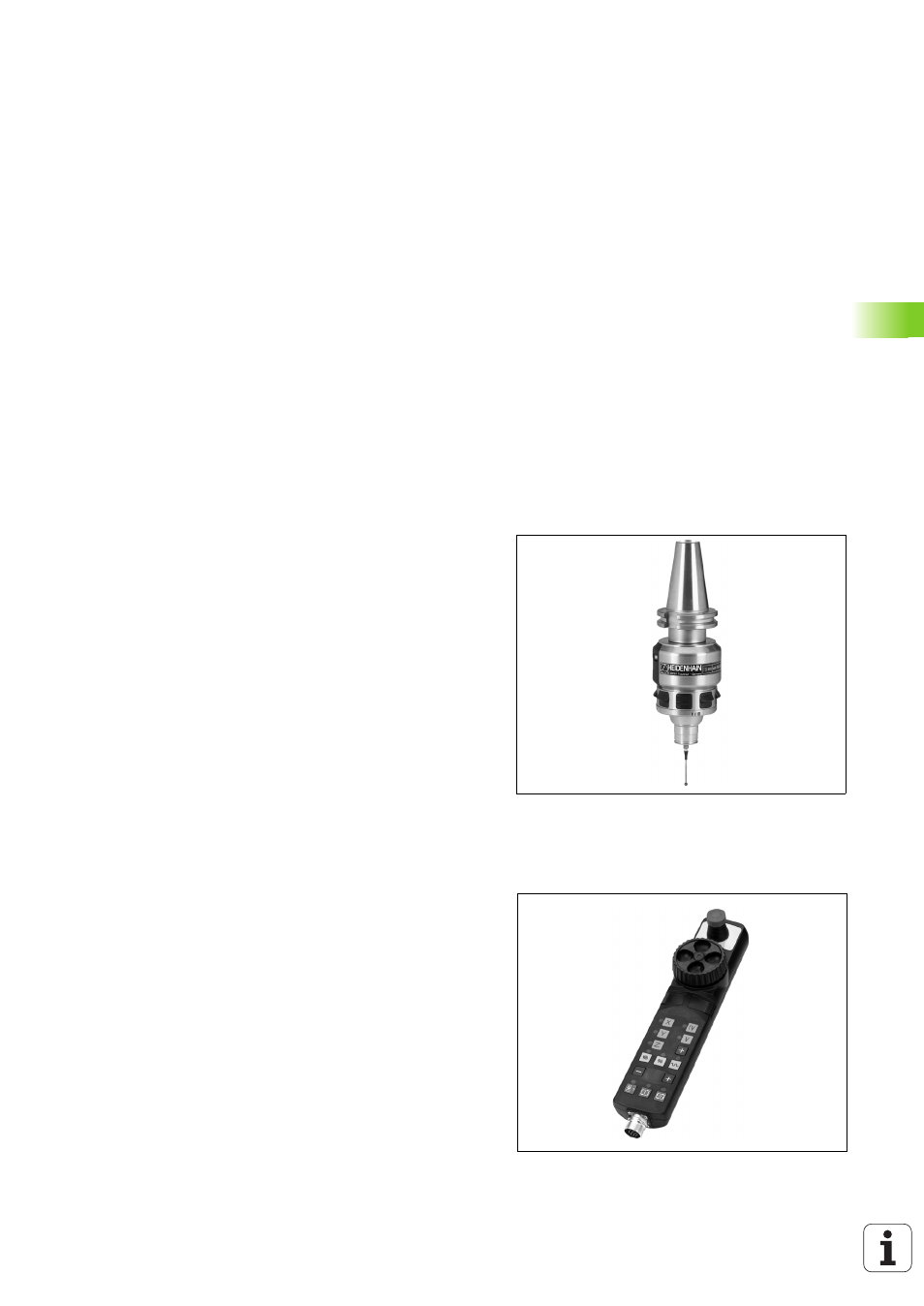

Speziell für Maschinen mit Werkzeugwechsler eignen sich die Tastsy-
steme TS 440 und TS 640 (siehe Bild rechts), die die Schaltsignale via
Infrarot-Strecke kabellos überträgt.
Das Funktionsprinzip: In den schaltenden Tastsystemen von
HEIDENHAIN registriert ein verschleißfreier optischer Schalter die
Auslenkung des Taststifts. Das erzeugte Signal veranlasst, den Ist-
wert der aktuellen Tastsystem-Position zu speichern.
Elektronische Handräder HR
Die elektronischen Handräder vereinfachen das präzise manuelle Ver-
fahren der Achsschlitten. Der Verfahrweg pro Handrad-Umdrehung ist
in einem weiten Bereich wählbar. Neben den Einbau-Handrädern
HR 130 und HR 150 bietet HEIDENHAIN auch das portable Handrad
HR 410 an.
