HEIDENHAIN TNC 320 47
2.4 Bezugspunkt-Setz
en (ohne 3D-T
astsyst
e
m)

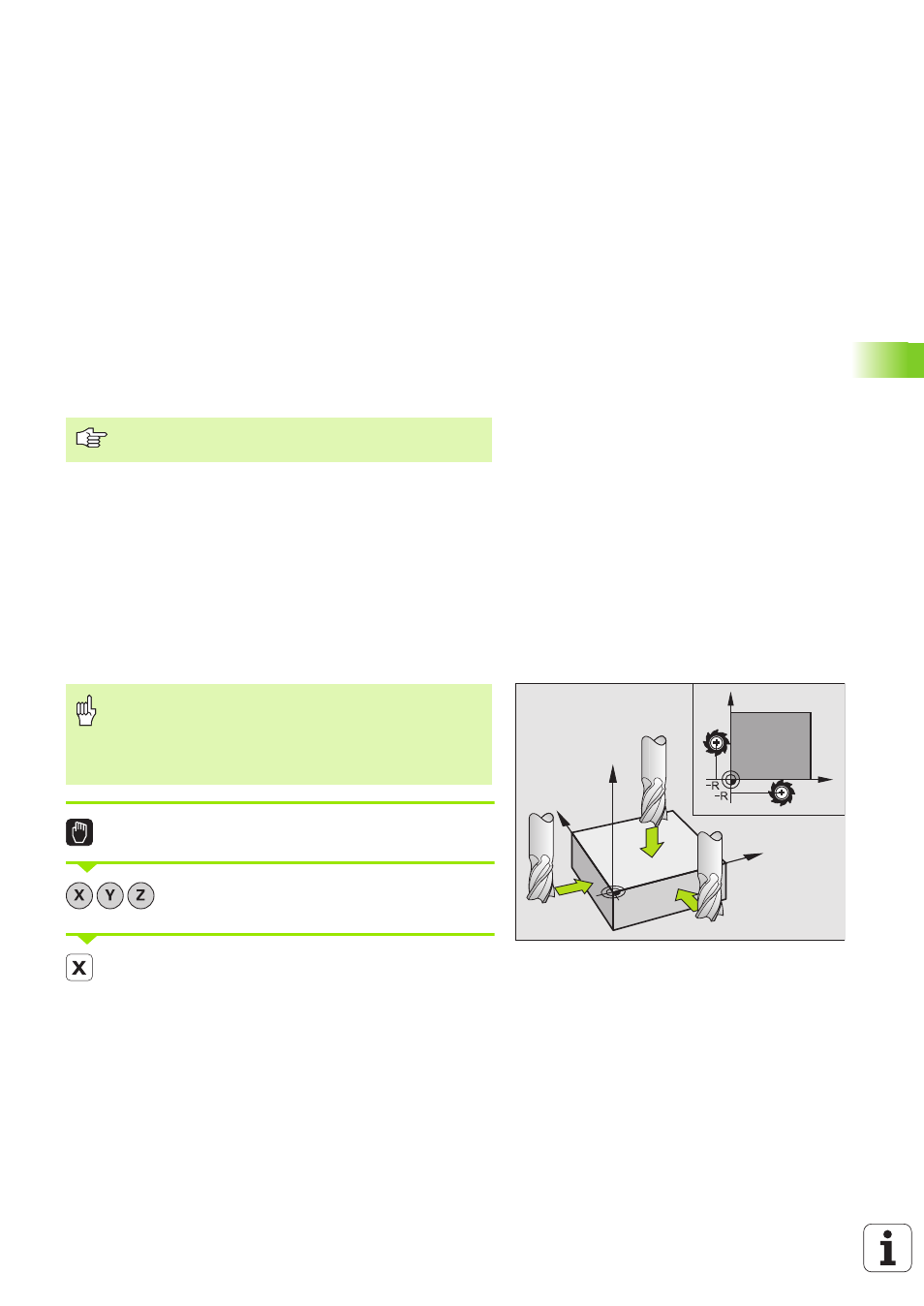

2.4 Bezugspunkt-Setzen (ohne 3D-
Tastsystem)
Hinweis
Beim Bezugspunkt-Setzen wird die Anzeige der TNC auf die Koordina-
ten einer bekannten Werkstück-Position gesetzt.
Vorbereitung
8 Werkstück aufspannen und ausrichten
8 Nullwerkzeug mit bekanntem Radius einwechseln
8 Sicherstellen, dass die TNC Ist-Positionen anzeigt
Bezugspunkt setzen mit Achstasten
Betriebsart Manueller Betrieb wählen
Werkzeug vorsichtig verfahren, bis es das Werkstück
berührt (ankratzt)
Achse wählen
Bezugspunkt-Setzen mit 3D-Tastsystem: Siehe Benutzer-
Handbuch Tastsystem-Zyklen.
Schutzmaßnahme
Falls die Werkstück-Oberfläche nicht angekratzt werden
darf, wird auf das Werkstück ein Blech bekannter Dicke d
gelegt. Für den Bezugspunkt geben Sie dann einen um d
größeren Wert ein.
Y
X
Z
X
Y
