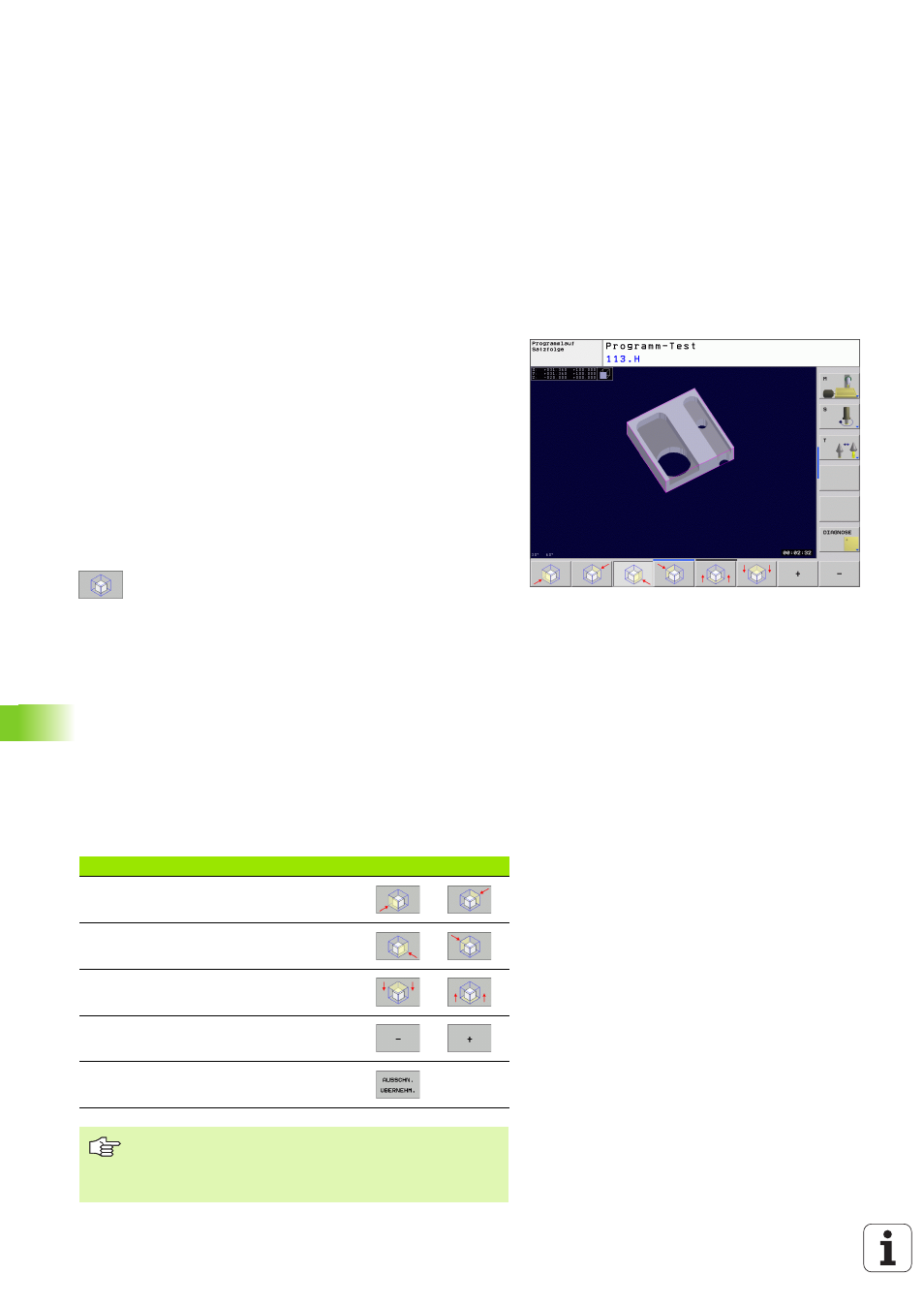

406 11 Programm-Test und Programmlauf
1
1
.1 Gr
afik
en
Ausschnitts-Vergrößerung
Den Ausschnitt können Sie in der Betriebsart Programm-Test und in
einer Programmlauf-Betriebsart in den Ansichten Darstellung in 3 Ebe-
nen und 3D-Darstellung verändern.
Dafür muss die grafische Simulation bzw. der Programmlauf gestoppt
sein. Eine Ausschnitts-Vergrößerung ist immer in allen Darstellungsar-
ten wirksam.
Ausschnitts-Vergrößerung ändern
Softkeys siehe Tabelle
8 Falls nötig, grafische Simulation stoppen
8 Softkey-Leiste in der Betriebsart Programm-Test bzw. in einer Pro-
grammlauf-Betriebsart umschalten, bis der Auswahl-Softkey für die
Ausschnitt-Vergrößerung erscheint
8 Funktionen zur Auschnitts-Vergrößerung wählen
8 Werkstückseite mit Softkey (siehe Tabelle unten)
wählen
8 Rohteil verkleinern oder vergrößern: Softkey VER-
KLEINERN bzw. VERGRÖSSERN gedrückt halten
8 Softkey-Leiste umschalten und Softkey AUSSCHN.
ÜBERNEHMEN wählen
8 Programm-Test oder Programmlauf neu starten mit
Softkey START (RESET + START stellt das ursprüng-
liche Rohteil wieder her)
Koordinaten bei der Ausschnitts-Vergrößerung
Die TNC zeigt während einer Ausschnitts-Vergrößerung die ange-
wählte Werkstückseite und jede Achse die Koordinaten der verblei-
benden Blockform an.
Funktion Softkeys
Linke/rechte Werkstückseite wählen
Vordere/hintere Werkstückseite wählen
Obere/untere Werkstückseite wählen
Schnittfläche zum Verkleinern oder
Vergrößern des Rohteils verschieben
Ausschnitt übernehmen
Bisher simulierte Bearbeitungen werden nach der Einstel-
lung eines neuen Werkstück-Ausschnitts nicht mehr
berücksichtigt. Die TNC stellt den bereits bearbeiteten
Bereich als Rohteil dar.
