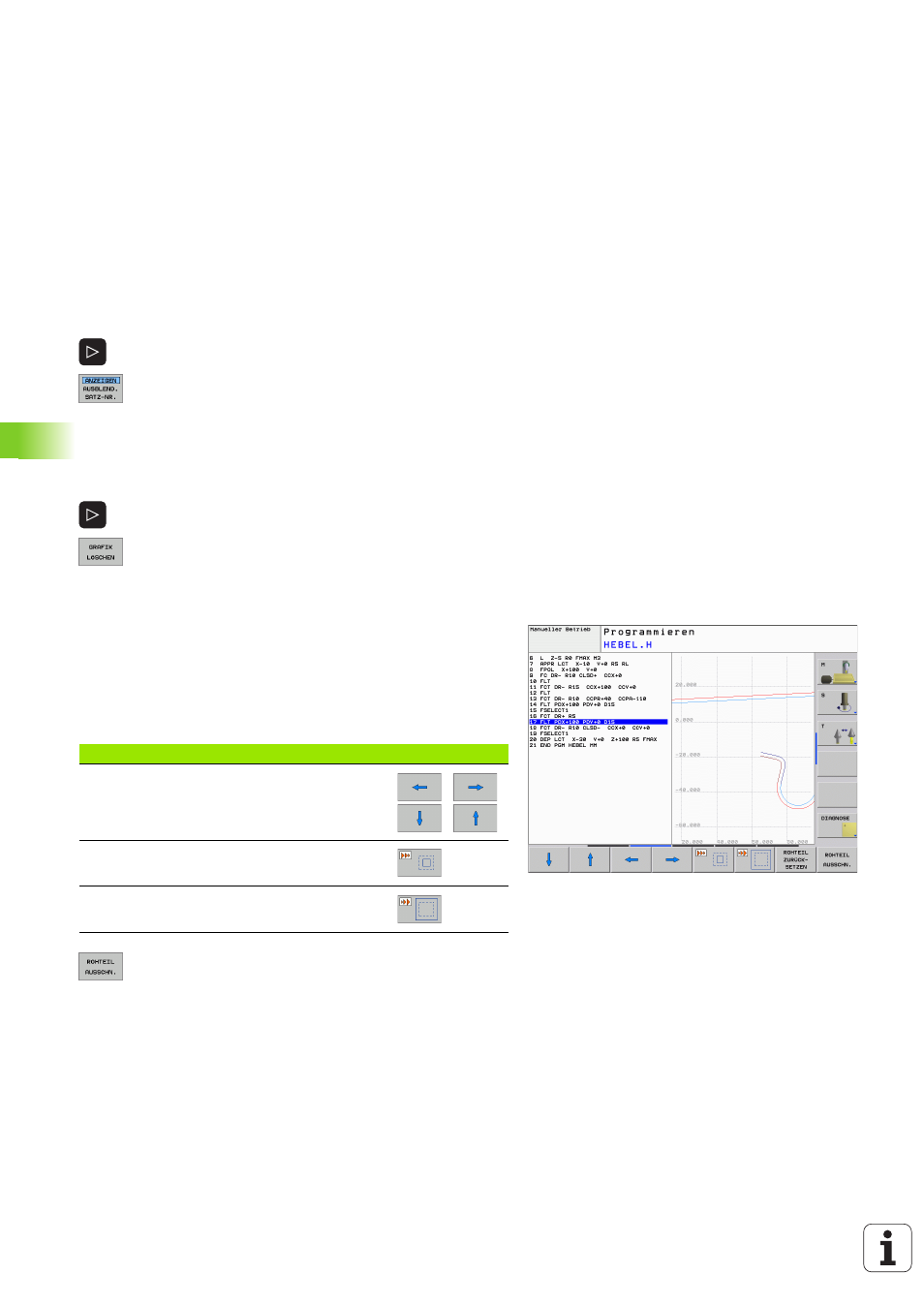

Seite 86: 5 pr ogr a mmier -gr afik
86
4 Programmieren: Grundlagen, Datei-Verwaltung, Programmierhilfen
4.5 Pr
ogr
a
mmier
-Gr
afik
Satz-Nummern ein- und ausblenden
8
Softkey-Leiste umschalten: Siehe Bild rechts oben
8
Satz-Nummern einblenden: Softkey ANZEIGEN AUS-
BLEND. SATZ-NR. auf ANZEIGEN setzen
8
Satz-Nummern ausblenden: Softkey ANZEIGEN AUS-
BLEND. SATZ-NR. auf AUSBLEND. setzen
Grafik löschen
8
Softkey-Leiste umschalten: Siehe Bild rechts oben
8
Grafik löschen: Softkey GRAFIK LÖSCHEN drücken
Ausschnittsvergrößerung oder -verkleinerung
Sie können die Ansicht für eine Grafik selbst festlegen. Mit einem Rah-
men wählen Sie den Ausschnitt für die Vergrößerung oder Verkleine-
rung.
8
Softkey-Leiste für Ausschnitts-Vergrößerung/Verkleinerung wählen
(zweite Leiste, siehe Bild rechts Mitte)
Damit stehen folgende Funktionen zur Verfügung:
8
Mit Softkey ROHTEIL AUSSCHN. ausgewählten
Bereich übernehmen
Mit dem Softkey ROHTEIL WIE BLK FORM stellen Sie den ursprüng-
lichen Ausschnitt wieder her.
Funktion
Softkey
Rahmen einblenden und verschieben. Zum Ver-
schieben jeweiligen Softkey gedrückt halten
Rahmen verkleinern – zum Verkleinern Softkey
gedrückt halten
Rahmen vergrößern – zum Vergrößern Softkey
gedrückt halten
