404 11 Programm-Test und Programmlauf
1
1
.1 Gr
afik
en

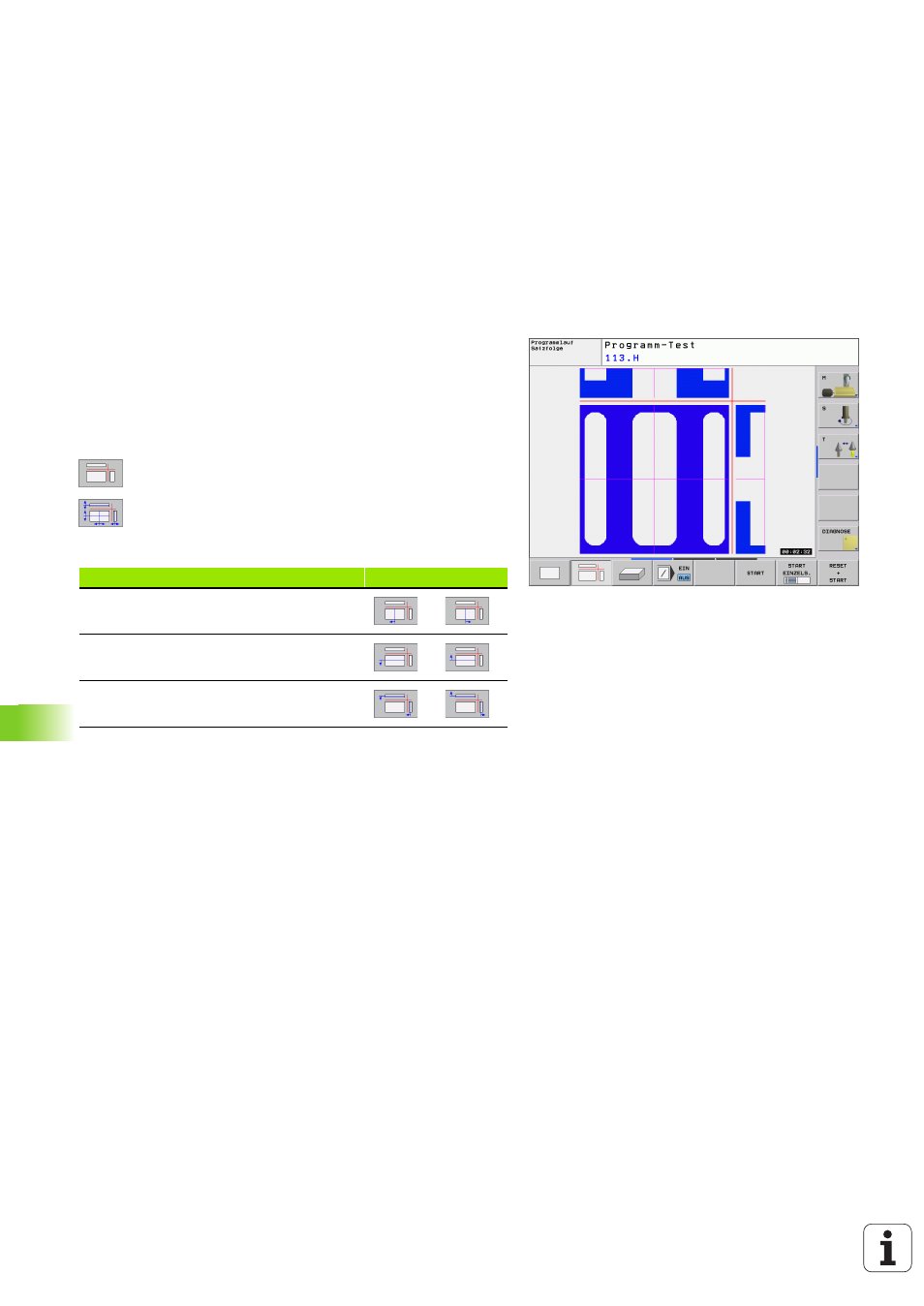

Darstellung in 3 Ebenen
Die Darstellung zeigt eine Draufsicht mit 2 Schnitten, ähnlich einer
technischen Zeichnung.
Bei der Darstellung in 3 Ebenen stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 406.
Zusätzlich können Sie die Schnittebene über Softkeys verschieben.:
8 Wählen Sie den Softkey für die Darstellung des Werk-
stücks in 3 Ebenen
8 Schalten Sie die Softkey-Leiste um und wählen Sie
den Auswahl-Softkey für die Schnittebenen
8 Die TNC zeigt folgende Softkeys:
Die Lage der Schnittebene ist während des Verschiebens am Bild-
schirm sichtbar.
Die Grundeinstellung der Schnittebene ist so gewählt, dass sie in der
Bearbeitungsebene und in der Werkzeug-Achse in der Werkstück-
Mitte liegt.
Funktion Softkeys
Vertikale Schnittebene nach rechts oder
links verschieben
Vertikale Schnittebene nach vorne oder hin-
ten verschieben
Horizontale Schnittebene nach oben oder
unten verschieben
