HEIDENHAIN TNC 320 33
1
.4 Stat
us-Anz
eig
e

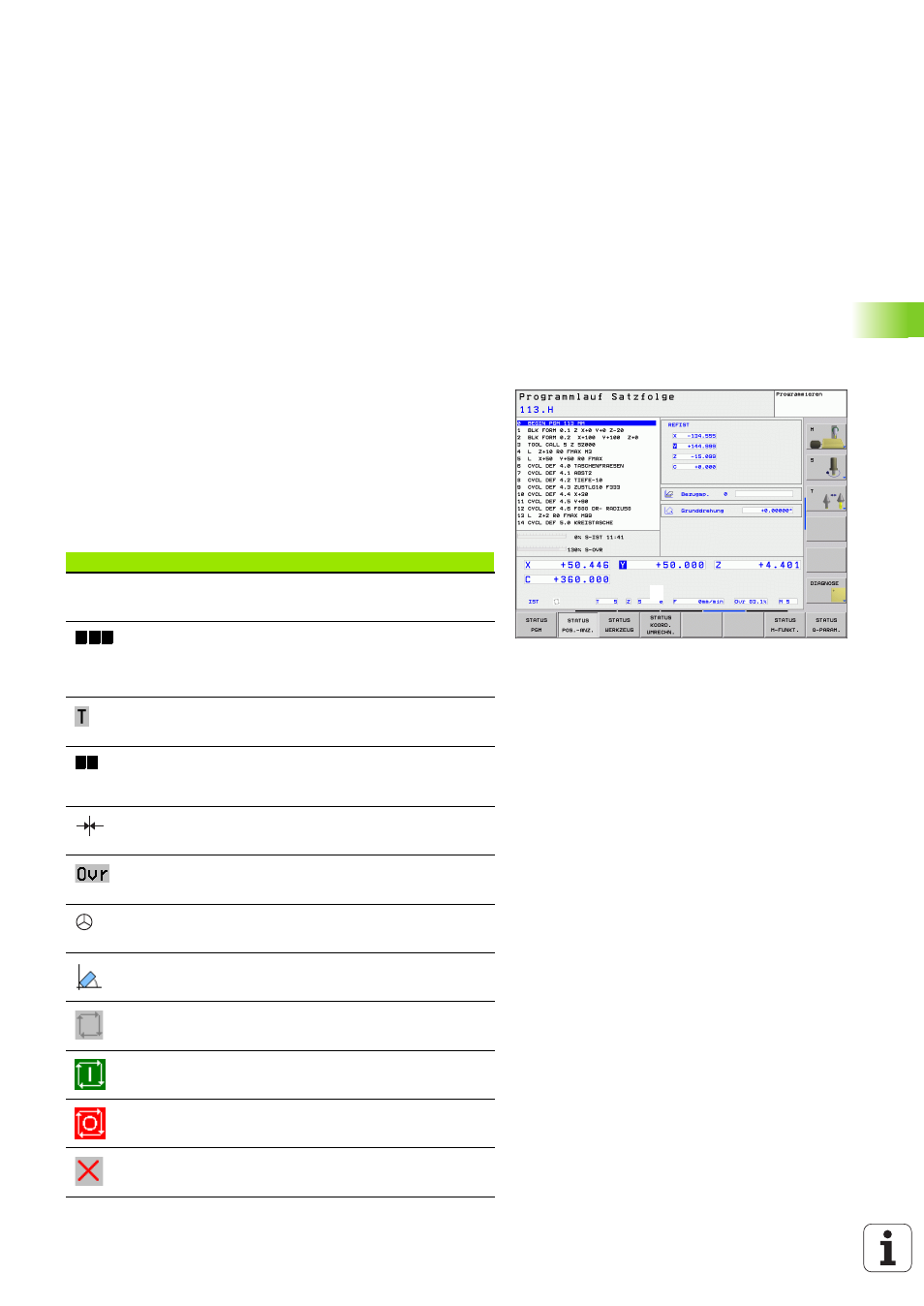

n 1.4 Status-Anzeigen
„Allgemeine“ Status-Anzeige
Die allgemeine Status-Anzeige 1 informiert Sie über den aktuellen
Zustand der Maschine. Sie erscheint automatisch in den Betriebsarten
„ Programmlauf Einzelsatz und Programmlauf Satzfolge, solange
nicht ausschließlich die Anzeige „Grafik“ gewählt wurde, und beim
„ Positionieren mit Handeingabe.
In den Betriebsarten Manueller Betrieb und El. Handrad erscheint die
Status-Anzeige im großen Fenster.
Informationen der Status-Anzeige
Symbol Bedeutung
Ist- oder Soll-Koordinaten der aktuellen Position
Maschinenachsen; Hilfsachsen zeigt die TNC mit
kleinen Buchstaben an. Die Reihenfolge und Anzahl
der angezeigten Achsen legt Ihr Maschinenhersteller
fest. Beachten Sie Ihr Maschinenhandbuch
Werkzeugnummer T
Die Anzeige des Vorschubs in Zoll entspricht dem
zehnten Teil des wirksamen Wertes. Drehzahl S,
Vorschub F und wirksame Zusatzfunktion M
Achse ist geklemmt
Prozentuale Override-Einstellung
Achse kann mit dem Handrad verfahren werden
Achsen werden unter Berücksichtigung der Grund-
drehung verfahren
kein Programm aktiv
Programm ist gestartet
Programm ist gestoppt
Programm wird abgebrochen
1 1
IST
X Y Z
F S M
