118 6 Programmieren: Konturen programmieren
6.2 Gr
undlag
en zu den Bahnfunktionen

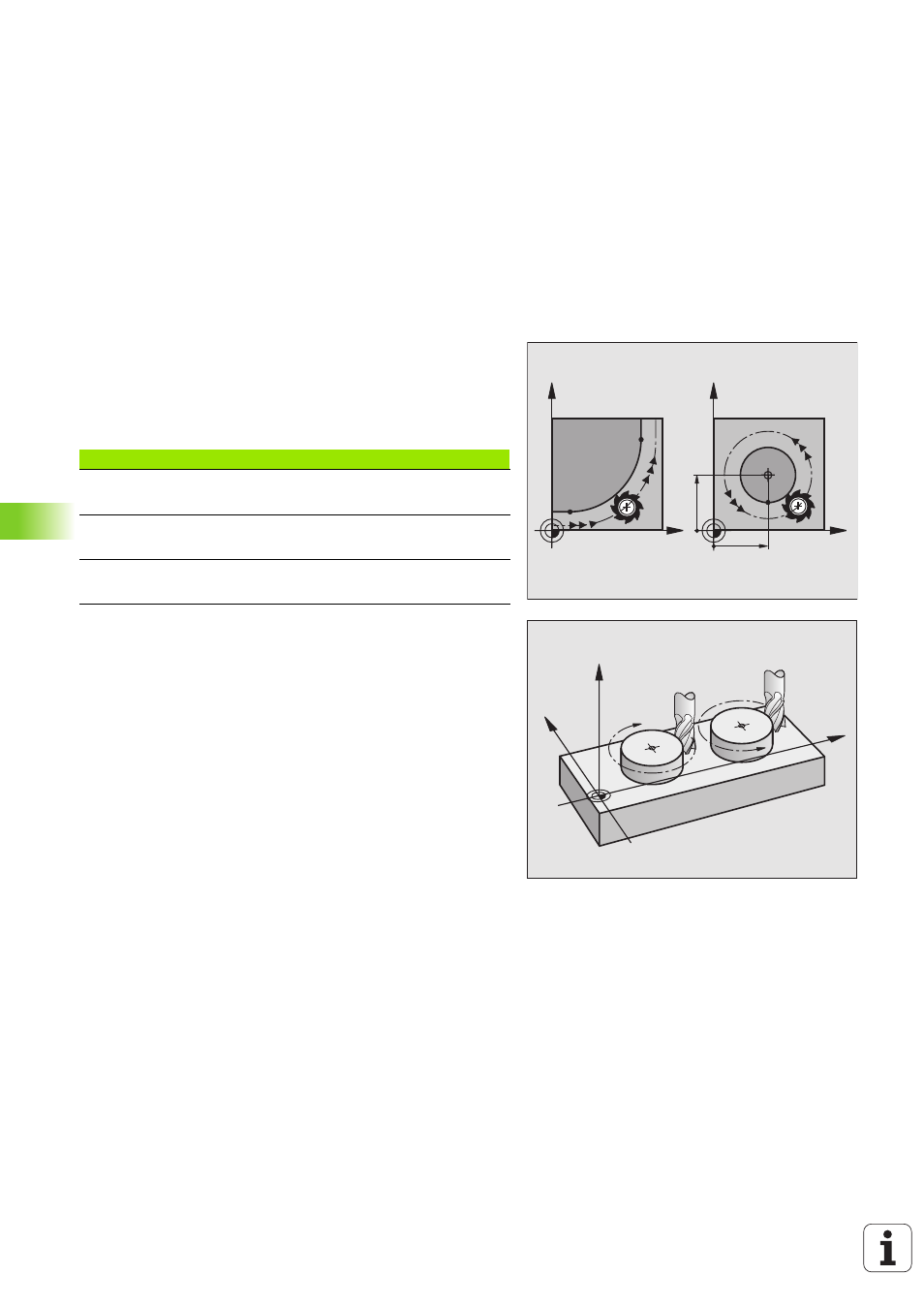

Kreise und Kreisbögen
Bei Kreisbewegungen fährt die TNC zwei Maschinenachsen gleichzei-
tig: Das Werkzeug bewegt sich relativ zum Werkstück auf einer Kreis-
bahn. Für Kreisbewegungen können Sie einen Kreismittelpunkt CC
eingeben.
Mit den Bahnfunktionen für Kreisbögen programmieren Sie Kreise in
den Hauptebenen: Die Hauptebene ist beim Werkzeug-Aufruf TOOL
CALL mit dem Festlegen der Spindelachse zu definieren:
Drehsinn DR bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn DR ein:
Drehung im Uhrzeigersinn: DR–
Drehung gegen den Uhrzeigersinn: DR+
Spindelachse Hauptebene
Z XY, auch
UV, XV, UY
Y ZX, auch
WU, ZU, WX
X YZ, auch
VW, YW, VZ
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
