HEIDENHAIN TNC 320 405
1
1
.1 Gr
afik
en

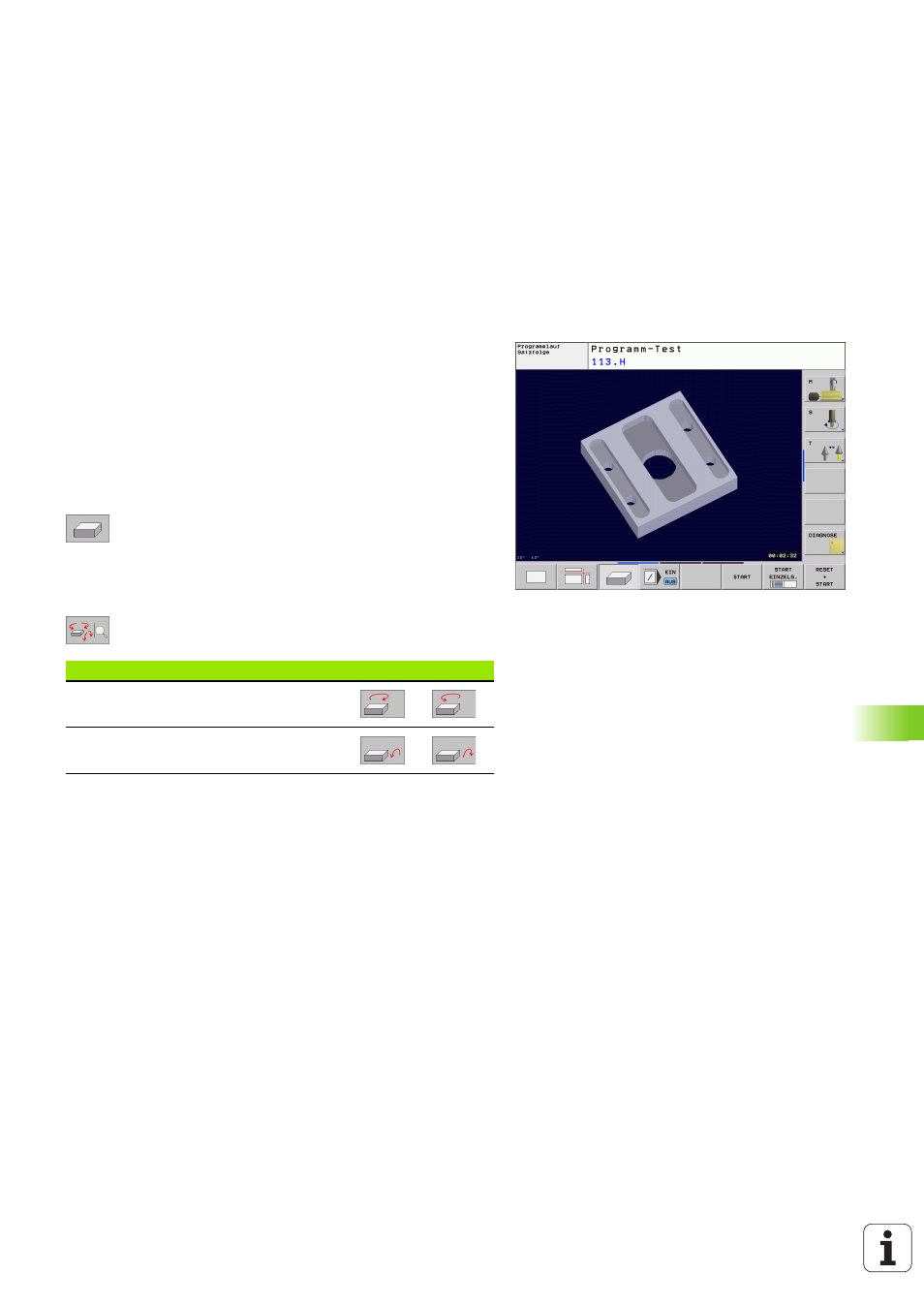

3D-Darstellung
Die TNC zeigt das Werkstück räumlich.
Die 3D-Darstellung können Sie um die vertikale Achse drehen und um
die horizontale Achse kippen. Die Umrisse des Rohteils zu Beginn der
grafischen Simulation können Sie als Rahmen anzeigen lassen.
Die Umrisse des Rohteils zu Beginn der grafischen Simulation können
Sie als Rahmen anzeigen lassen.
In der Betriebsart Programm-Test stehen Funktionen zur Ausschnitts-
Vergrößerung zur Verfügung, siehe „Ausschnitts-Vergrößerung”,
Seite 406.
8 3D-Darstellung mit Softkey wählen.
3D-Darstellung drehen
8 Softkey-Leiste umschalten, bis der Auswahl-Softkey für die Funktio-
nen Drehen erscheint
8 Funktionen zum Drehen wählen:
Funktion Softkeys
Darstellung in 15°-Schritten vertikal drehen
Darstellung in 15°-Schritten horizontal kip-
pen
