188 8 Programmieren: Zyklen
8.2 Zyklen zum Bohr
en, Gewi
ndebohr
e
n und Gewindefräsen

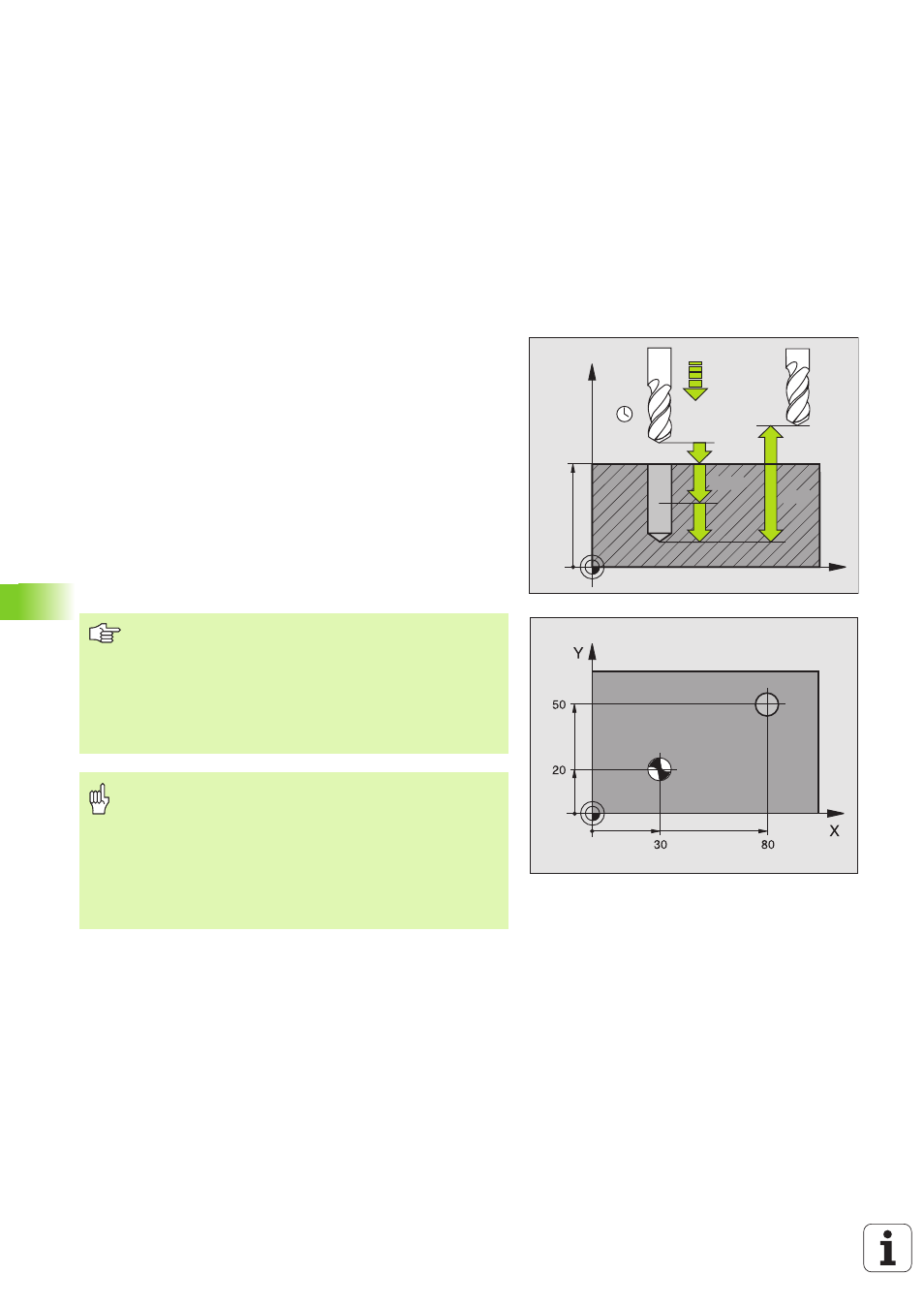

BOHREN (Zyklus 200)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den Sicherheits-Abstand über der Werkstück-Oberflä-
che
2 Das Werkzeug bohrt mit dem programmierten Vorschub F bis zur
ersten Zustell-Tiefe
3 Die TNC fährt das Werkzeug mit FMAX auf den Sicherheits-
Abstand zurück, verweilt dort - falls eingegeben - und fährt
anschließend wieder mit FMAX bis auf Sicherheits-Abstand über
die erste Zustell-Tiefe
4 Anschließend bohrt das Werkzeug mit eingegebenem Vorschub F
um eine weitere Zustell-Tiefe
5 Die TNC wiederholt diesen Ablauf (2 bis 4), bis die eingegebene
Bohrtiefe erreicht ist
6 Vom Bohrungsgrund fährt das Werkzeug mit FMAX auf Sicher-
heits-Abstand oder – falls eingegeben – auf den 2. Sicherheits-
Abstand
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0 programmie-
ren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Mit dem Maschinen-Parameter displayDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das Werk-
zeug fährt also in der Werkzeug-Achse mit Eilgang auf
Sicherheits-Abstand unter die Werkstück-Oberfläche!
