HEIDENHAIN TNC 320 (340 551-02) Benutzerhandbuch
Seite 209
HEIDENHAIN TNC 320
209
8.2 Zyklen zum Bohr
en, Gewi
ndebohr
e
n und Gewindefräsen
8

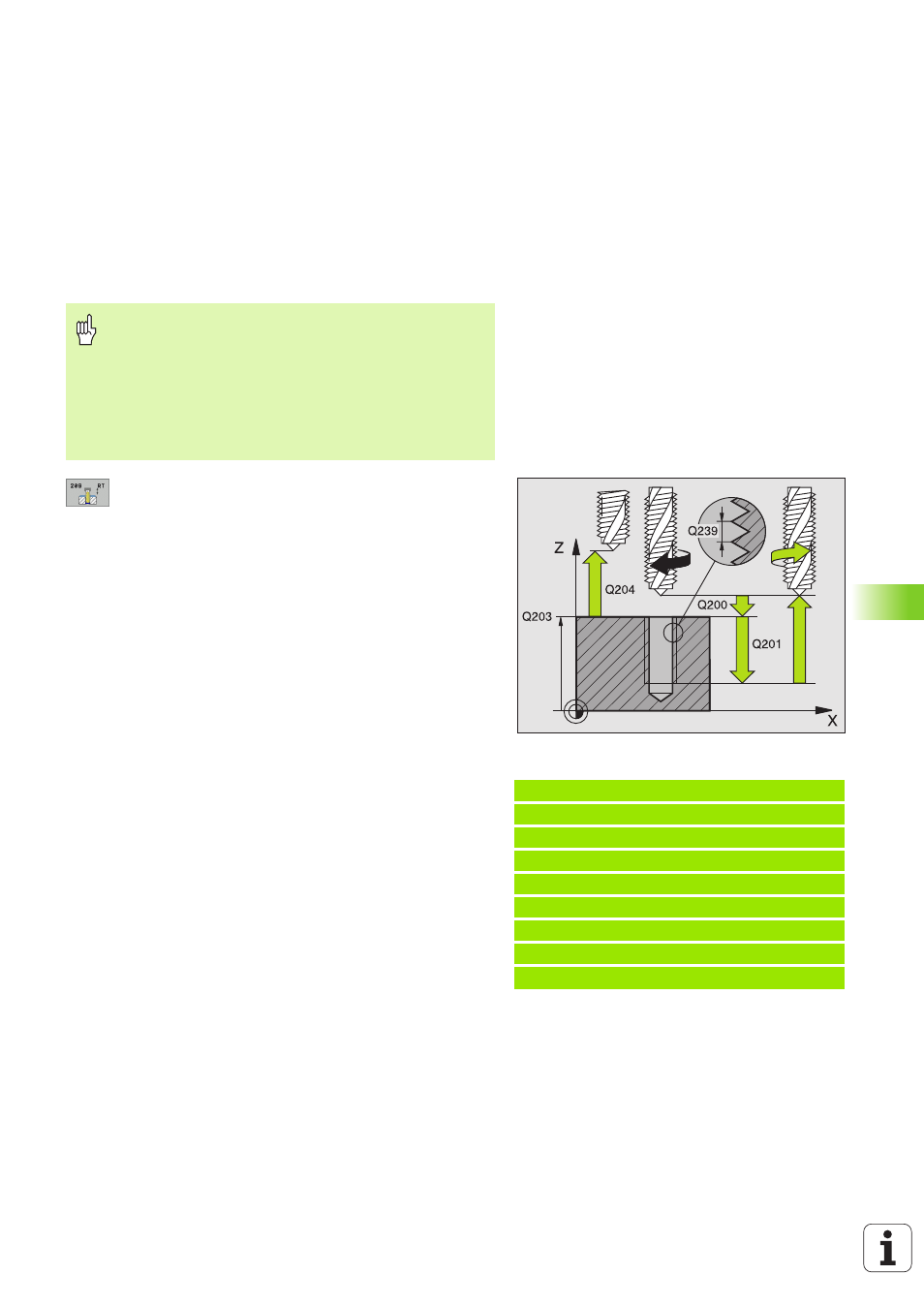

Sicherheits-Abstand
Q200 (inkremental): Abstand
Werkzeugspitze (Startposition) – Werkstück-Oberflä-
che
8
Gewindetiefe
Q201 (inkremental): Abstand Werk-
stück-Oberfläche – Gewindeende
8
Gewindesteigung
Q239
Steigung des Gewindes. Das Vorzeichen legt Rechts-
oder Linksgewinde fest:
+= Rechtsgewinde
–= Linksgewinde
8
Koord. Werkstück-Oberfläche
Q203 (absolut): Koordi-
nate Werkstück-Oberfläche
8
2. Sicherheits-Abstand
Q204 (inkremental): Koordi-
nate Spindelachse, in der keine Kollision zwischen
Werkzeug und Werkstück (Spannmittel) erfolgen
kann
8
Bohrtiefe bis Spanbruch
Q257 (inkremental): Zustel-
lung, nachdem die TNC einen Spanbruch durchführt
8
Rückzug bei Spanbruch
Q256: Die TNC multipliziert
die Steigung Q239 mit dem eingegebenen Wert und
fährt das Werkzeug beim Spanbrechen um diesen
errechneten Wert zurück. Wenn Sie Q256 = 0 einge-
ben, dann fährt die TNC zum Entspanen vollständig
aus der Bohrung heraus (auf Sicherheits-Abstand)
8
Winkel für Spindel-Orientierung
Q336 (absolut):
Winkel, auf den die TNC das Werkzeug vor dem
Gewindeschneid-Vorgang positioniert. Dadurch kön-
nen Sie das Gewinde ggf. nachschneiden
Freifahren bei Programm-Unterbrechung
Wenn Sie während des Gewindeschneid-Vorgangs die externe Stop-
Taste drücken, zeigt die TNC den Softkey MANUELL FREIFAHREN
an. Wenn Sie MANUEL FREIFAHREN drücken, können Sie das Werk-
zeug gesteuert freifahren. Drücken Sie dazu die positive Achsrich-
tungs-Taste der aktiven Spindelachse.
Mit dem Maschinen-Parameter displayDepthErr stellen
Sie ein, ob die TNC bei der Eingabe einer positiven Tiefe
eine Fehlermeldung ausgeben soll (on) oder nicht (off).
Achtung Kollisionsgefahr!
Beachten Sie, dass die TNC bei positiv eingegebener
Tiefe die Berechnung der Vorposition umkehrt. Das Werk-
zeug fährt also in der Werkzeug-Achse mit Eilgang auf
Sicherheits-Abstand unter die Werkstück-Oberfläche!
Beispiel: NC-Sätze
26 CYCL DEF 209 GEW.-BOHREN SPANBR.
Q200=2
;SICHERHEITS-ABST.
Q201=-20 ;TIEFE
Q239=+1
;GEWINDESTEIGUNG
Q203=+25 ;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q257=5
;BOHRTIEFE SPANBRUCH
Q256=+25 ;RZ BEI SPANBRUCH
Q336=50
;WINKEL SPINDEL
