HEIDENHAIN TNC 320 459
13.7 W
e
rk
stüc
k
e
aut
o
matisc
h v
e
rm
essen

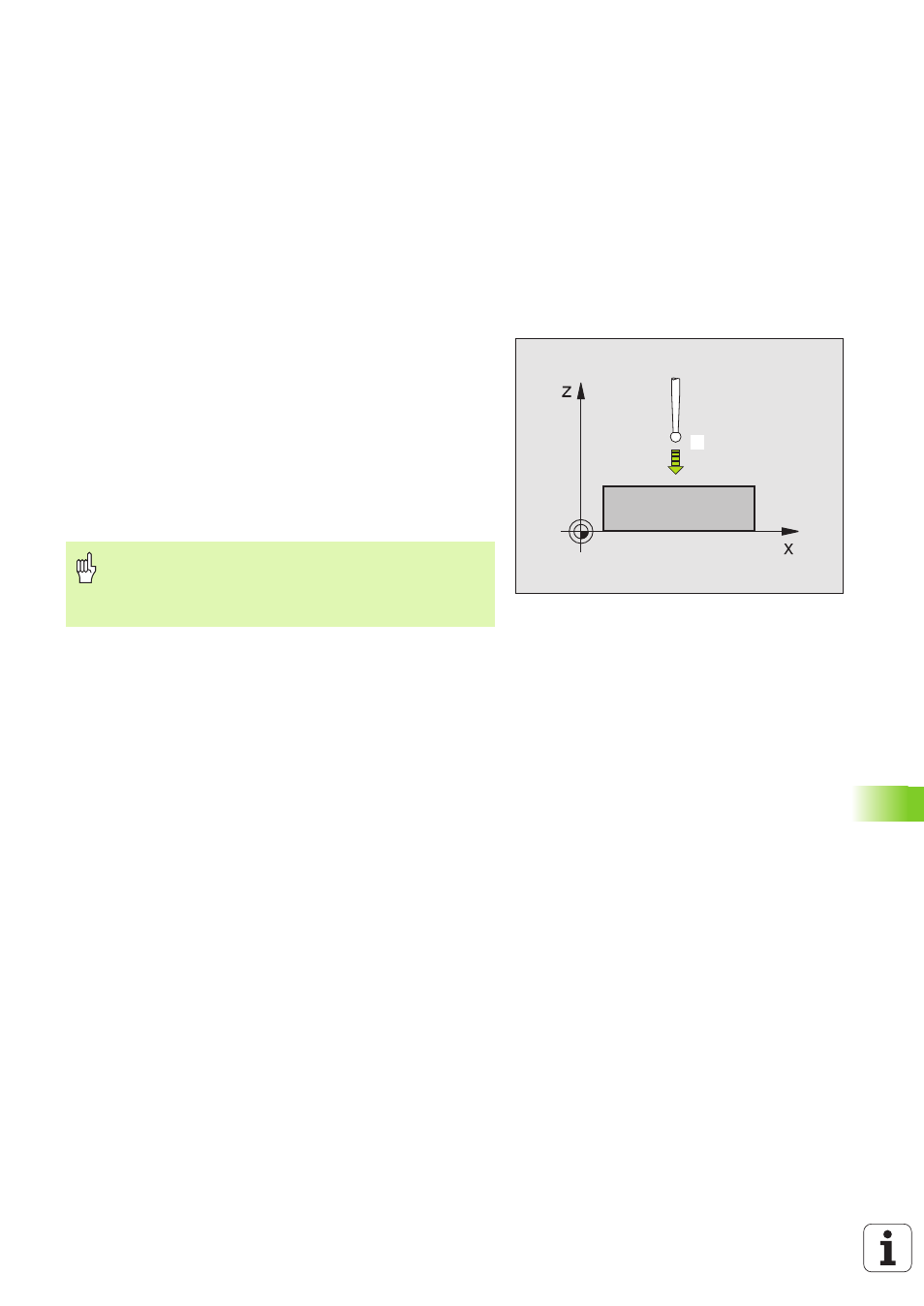

BEZUGSEBENE Tastsystem-Zyklus 0
1 Das Tastsystem fährt in einer 3D-Bewegung mit Eilvorschub die
im Zyklus programmierte Vorposition
1 an
2 Anschließend führt das Tastsystem den Antast-Vorgang mit
Antast-Vorschub durch. Die Antast-Richtung ist im Zyklus festzule-
gen
3 Nachdem die TNC die Position erfasst hat, fährt das Tastsystem
zurück auf den Startpunkt des Antast-Vorgangs und speichert die
gemessene Koordinate in einem Q-Parameter ab. Zusätzlich spei-
chert die TNC die Koordinaten der Position, an der sich das Tastsy-
stem zum Zeitpunkt des Schaltsignals befindet, in den Parametern
Q115 bis Q119 ab. Für die Werte in diesen Parametern berücksich-
tigt die TNC Taststiftlänge und -radius nicht
1
Beachten Sie vor dem Programmieren
Tastsystem so vorpositionieren, dass eine Kollision beim
Anfahren der programmierten Vorposition vermieden
wird.
