10 Programmieren: Q-Parameter
1
0
.1 Pr
inzip und F
u
nktionsübersic
ht
10.1 Prinzip und
Funktionsübersicht

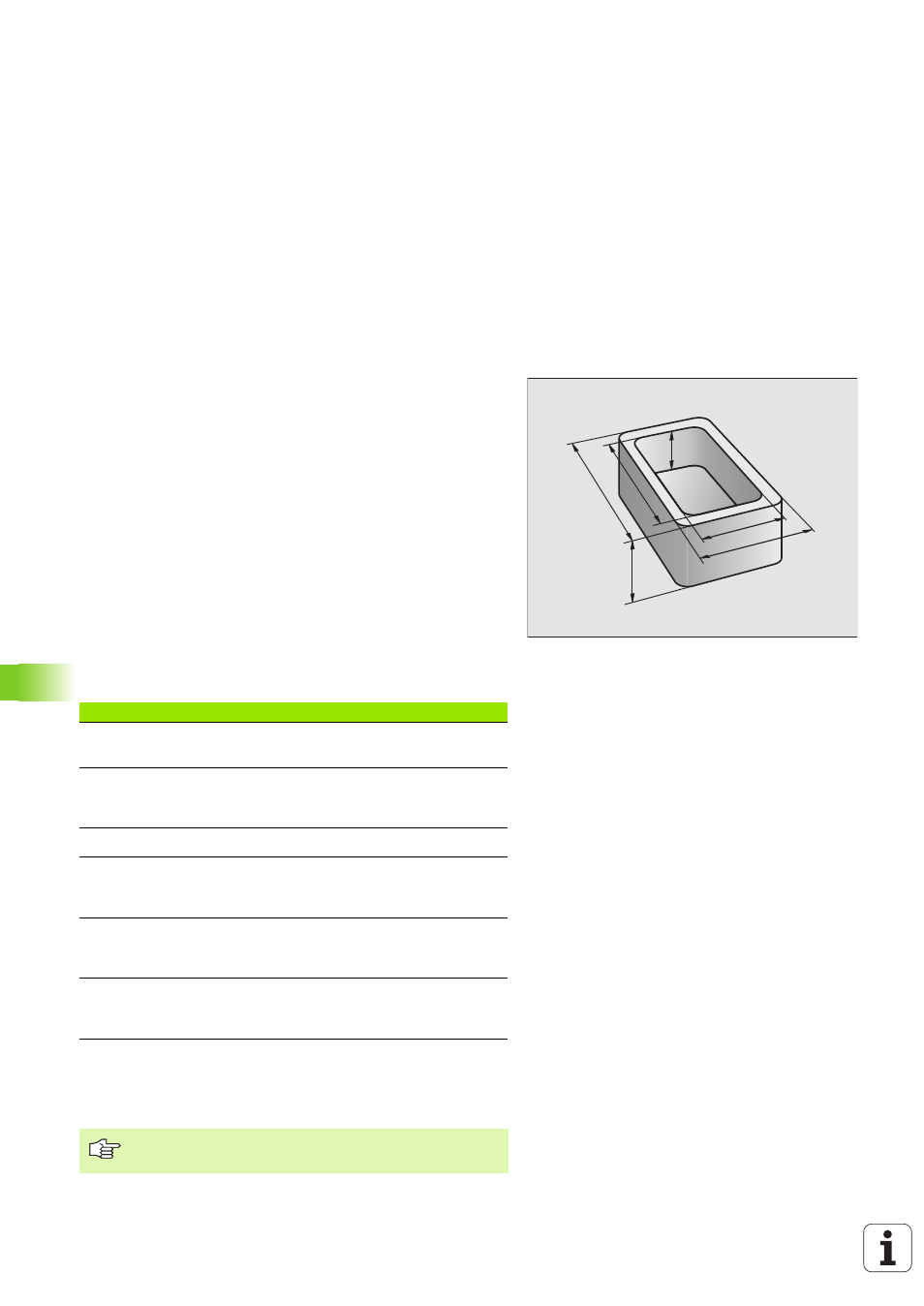

Mit Q-Parametern können Sie mit einem Bearbeitungs-Programm
eine ganze Teilefamilie definieren. Dazu geben Sie anstelle von Zah-
lenwerten Platzhalter ein: die Q-Parameter.
Q-Parameter stehen beispielsweise für
Koordinatenwerte
Vorschübe
Drehzahlen
Zyklus-Daten
Außerdem können Sie mit Q-Parametern Konturen programmieren,
die über mathematische Funktionen bestimmt sind oder die Ausfüh-
rung von Bearbeitungsschritten von logischen Bedingungen abhängig
machen. In Verbindung mit der FK-Programmierung, können Sie auch
Konturen die nicht NC-gerecht bemaßt sind mit Q-Parametern kombi-
nieren.
Ein Q-Parameter ist durch den Buchstaben Q und eine Nummer zwi-
schen 0 und 1999 gekennzeichnet. Die Q-Parameter sind in verschie-
dene Bereiche unterteilt:
Zusätzlich stehen Ihnen auch QS-Parameter (S steht für String) zur Ver-
fügung, mit denen Sie auf der TNC auch Texte verarbeiten können.
Prinzipiell gelten für QS-Parameter dieselben Bereiche wie für Q-Para-
meter (siehe Tabelle oben).
Bedeutung
Bereich
Frei verwendbare Parameter, global für alle im
TNC-Speicher befindlichen Programme wirksam
Q1600 bis
Q1999
Frei verwendbare Parameter, sofern keine Über-
schneidungen mit SL-Zyklen auftreten können,
global für das jeweilige Programm wirksam
Q0 bis Q99
Parameter für Sonderfunktionen der TNC
Q100 bis Q199
Parameter, die bevorzugt für Zyklen verwendet
werden, global für alle im TNC-Speicher befindli-
chen Programme wirksam
Q200 bis
Q1399
Parameter, die bevorzugt für Call-Aktive Herstel-
ler-Zyklen verwendet werden, global für alle im
TNC-Speicher befindlichen Programme wirksam
Q1400 bis
Q1499
Parameter, die bevorzugt für Def-Aktive Herstel-
ler-Zyklen verwendet werden, global für alle im
TNC-Speicher befindlichen Programme wirksam
Q1500 bis
Q1599
Beachten Sie, dass auch bei den QS-Parametern der
Bereich QS100 bis QS199 für interne Texte reserviert ist.
Q4
Q2
Q3
Q1
Q5
Q6
