132
6 Programmieren: Konturen programmieren
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n

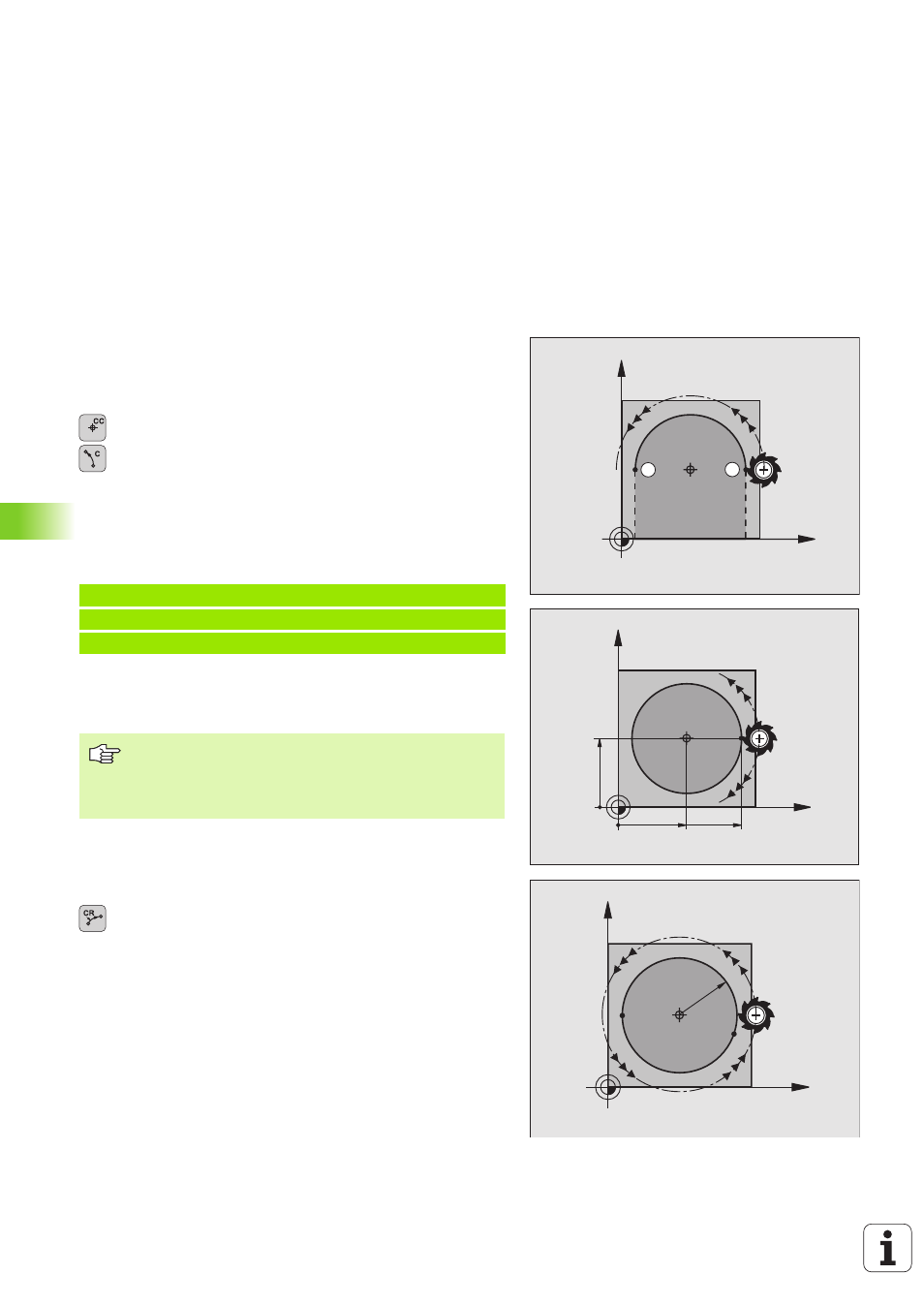

Kreisbahn C um Kreismittelpunkt CC
Legen Sie den Kreismittelpunkt CC fest, bevor Sie die Kreisbahn C pro-
grammieren. Die zuletzt programmierte Werkzeug-Position vor dem
C-Satz ist der Startpunkt der Kreisbahn.
8
Werkzeug auf den Startpunkt der Kreisbahn fahren
8
Koordinaten
des Kreismittelpunkts
8
Koordinaten
des Kreisbogen-Endpunkts
8
Drehsinn DR
Falls nötig:
8
Vorschub F
8
Zusatz-Funktion M
NC-Beispielsätze
Vollkreis
Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für
den Startpunkt.
Kreisbahn CR mit festgelegtem Radius
Das Werkzeug fährt auf einer Kreisbahn mit dem Radius R.
8
Koordinaten
des Kreisbogen-Endpunkts
8
Radius R
Achtung: Das Vorzeichen legt die Größe des Kreisbo-
gens fest!
8
Drehsinn DR
Achtung: Das Vorzeichen legt konkave oder konvexe
Wölbung fest!
Falls nötig:
8
Zusatz-Funktion M
8
Vorschub F
Vollkreis
Für einen Vollkreis programmieren Sie zwei CR-Sätze hintereinander:
Der Endpunkt des ersten Halbkreises ist Startpunkt des zweiten. End-
punkt des zweiten Halbkreises ist Startpunkt des ersten.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Start- und Endpunkt der Kreisbewegung müssen auf der
Kreisbahn liegen.
Eingabe-Toleranz: bis 0,016 mm (über Maschinenparame-
ter „circleDeviation“ wählbar)
S
E
X
Y
CC
X
Y
25
45
25
CC
DR+
DR–
X
Y
CC
S
1
=E
2
E
1
=S
2
R
