6 zyklen zum abz e ilen – HEIDENHAIN TNC 320 (340 551-02) Benutzerhandbuch
Seite 295
HEIDENHAIN TNC 320
295

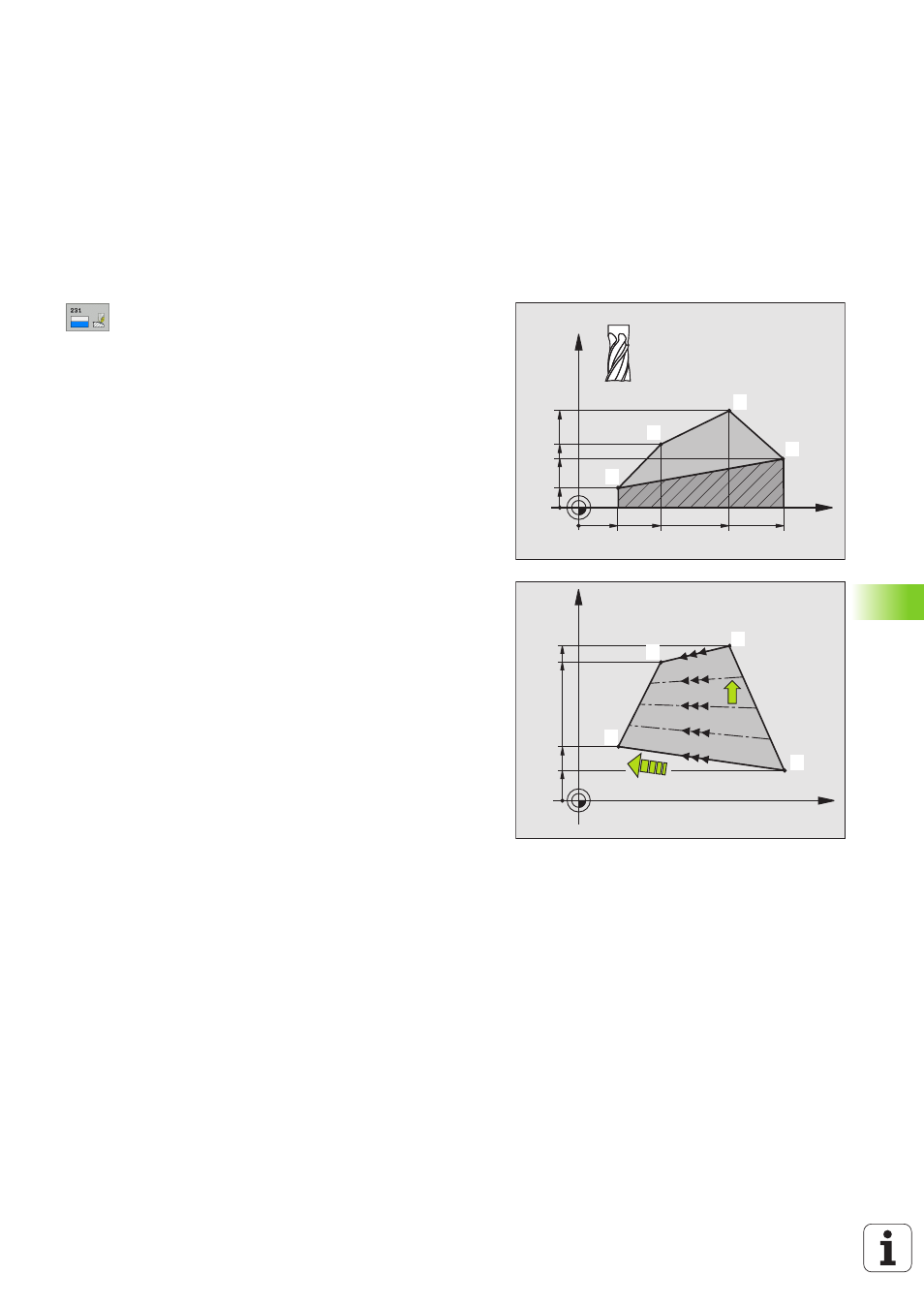

8.6 Zyklen zum Abz
e
ilen
8
Startpunkt 1. Achse
Q225 (absolut): Startpunkt-Koor-
dinate der abzuzeilenden Fläche in der Hauptachse
der Bearbeitungsebene
8
Startpunkt 2. Achse
Q226 (absolut): Startpunkt-Koor-
dinate der abzuzeilenden Fläche in der Nebenachse
der Bearbeitungsebene
8
Startpunkt 3. Achse
Q227 (absolut): Startpunkt-Ko-
ordinate der abzuzeilenden Fläche in der Spin-
delachse
8
2. Punkt 1. Achse
Q228 (absolut): Endpunkt-Koordi-
nate der abzuzeilenden Fläche in der Hauptachse der
Bearbeitungsebene
8
2. Punkt 2. Achse
Q229 (absolut): Endpunkt-Koordi-
nate der abzuzeilenden Fläche in der Nebenachse der
Bearbeitungsebene
8
2. Punkt 3. Achse
Q230 (absolut): Endpunkt-Koordi-
nate der abzuzeilenden Fläche in der Spindelachse
8
3. Punkt 1. Achse
Q231 (absolut): Koordinate des
Punktes
3
in der Hauptachse der Bearbeitungsebene
8
3. Punkt 2. Achse
Q232 (absolut): Koordinate des
Punktes
3
in der Nebenachse der Bearbeitungsebene
8
3. Punkt 3. Achse
Q233 (absolut): Koordinate des
Punktes
3
in der Spindelachse
X
Z
Q236
Q233
Q227
Q230
Q228
Q225
Q234
Q231
1
1
1
2
1
3
1
4
X
Y
Q229
Q207
N = Q240
Q226
Q232
Q235
1
1
1
2
1
3
1
4
