448 13 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
13.3 W
e
rk
stüc
k-Sc
hieflag
e
k
o
mpensier
en
13.3 Werkstück-Schieflage
kompensieren
Einführung

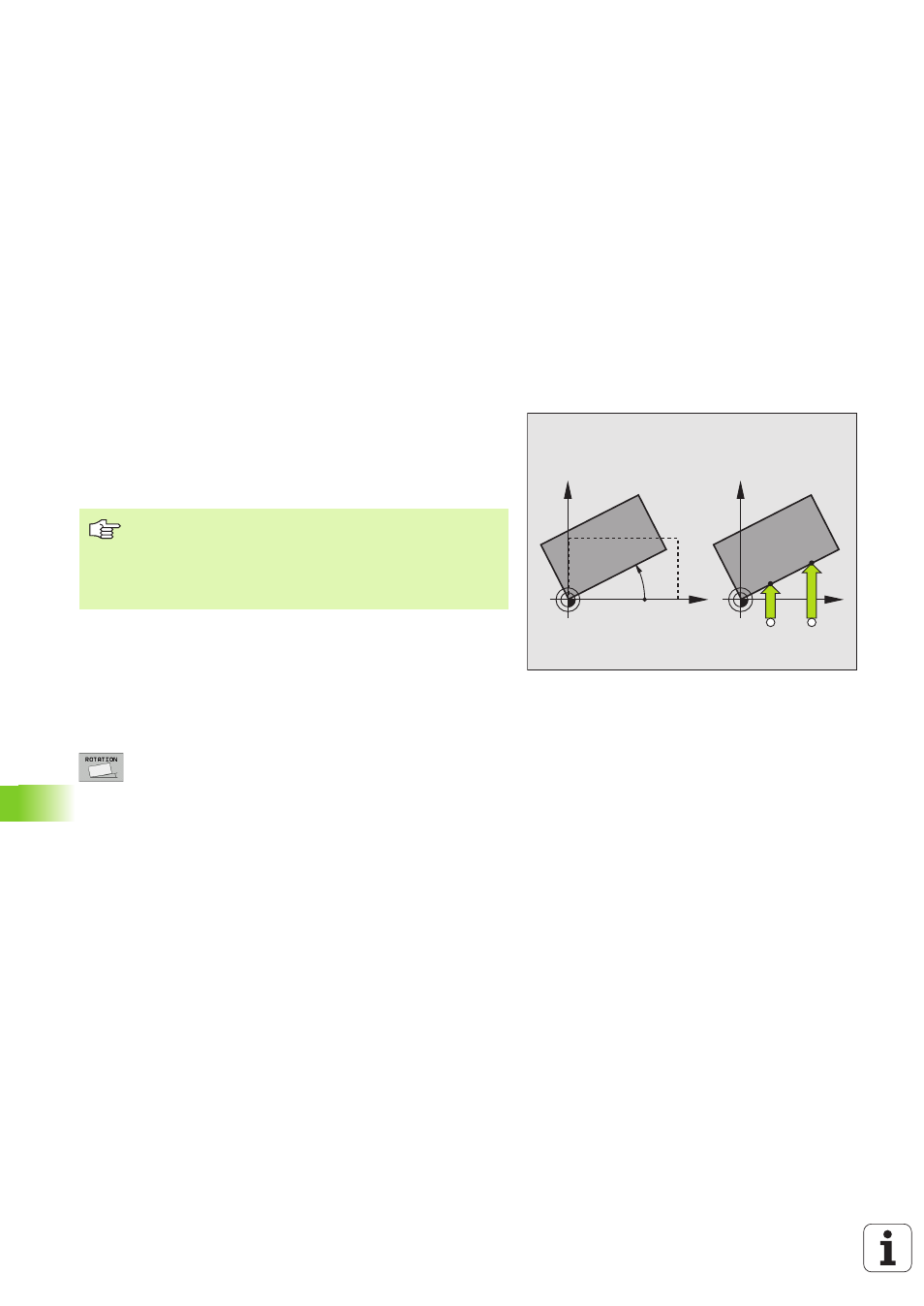

Eine schiefe Werkstück-Aufspannung kompensiert die TNC rechne-
risch durch eine „Grunddrehung“.
Dazu setzt die TNC den Drehwinkel auf den Winkel, den eine Werk-
stückfläche mit der Winkelbezugsachse der Bearbeitungsebene ein-
schließen soll. Siehe Bild rechts.
Grunddrehung ermitteln
8 Antastfunktion wählen: Softkey ANTASTEN ROT
drücken
8 Tastsystem in die Nähe des ersten Antastpunkts posi-
tionieren
8 Antastrichtung senkrecht zur Winkelbezugsachse
wählen: Achse und Richtung über Softkey wählen
8 Antasten: Externe START-Taste drücken
8 Tastsystem in die Nähe des zweiten Antastpunkts
positionieren
8 Antasten: Externe START-Taste drücken. Die TNC
ermittelt die Grunddrehung und zeigt den Winkel hin-
ter dem Dialog Drehwinkel = an
8 Um den angezeigten Wert als Grunddrehung zu akti-
vieren, drücken Sie den Softkey GRUNDDREHUNG
SETZEN
X
Y
PA
X
Y
A B
Antastrichtung zum Messen der Werkstück-Schieflage
immer senkrecht zur Winkelbezugsachse wählen.
Damit die Grunddrehung im Programmlauf richtig verrech-
net wird, müssen Sie im ersten Verfahrsatz beide Koordi-
naten der Bearbeitungsebene programmieren.
