MARK 3 ANWEISUNGEN FÜR DEN BENUTZER DEUTSCH 71569104 02-07
Seite 10 von 76 flowserve.com
2 TRANSPORT UND LAGERUNG
2.1 Empfang und Auspacken der
Lieferung
Die Lieferung muss sofort nach ihrem Empfang an
Hand der Liefer- bzw. Versanddokumente auf
Vollständigkeit und Transportschäden kontrolliert
werden. Fehlende Artikel und/oder Beschädigungen
müssen Flowserve umgehend mitgeteilt werden und
innerhalb von einem Monat vom Empfang der Lieferung
auch schriftlich bei ihr eingehen. Spätere Forderungen
können nicht akzeptiert werden.
Kontrollieren Sie alle Kisten, Kästen oder
Verpackungen auf Zubehör oder Ersatzteile, die separat
mit den Geräten gepackt oder an den Seitenwänden
der Kiste oder des Geräts befestigt sein können.
Jedes Produkt hat eine einmalige Seriennummer.
Kontrollieren Sie, dass diese Nummer mit der
angegebenen übereinstimmt, und geben Sie diese
Nummer auch in allen Schreiben sowie auch bei der
Bestellung von Ersatzteilen oder weiterem Zubehör an.
2.2 Handhabung
Kisten, Lattenverschläge, Paletten oder Kartons
können mit Gabelstaplern oder Schlingen, abhängig
von ihrer Größe, entladen werden.
2.3 Heben
Pumpen und Motoren sind oft mit
integrierten Hebeösen oder Ringbolzen versehen.
Diese sind nur dafür gedacht, das einzelne Gerät
anzuheben.
Ringbolzen oder eingegossene
Hebeösen dürfen nicht benutzt werden, um Pumpen-,
Motor- und Grundplatten-Baugruppen anzuheben.
Um Verformungen zu vermeiden, sollte
das Pumpenaggregat wie auf der Abbildung gezeigt
angehoben werden.
Es ist darauf zu achten, dass Bauteile
oder Baugruppen oberhalb des Schwerpunkts
angehoben werden, um Kippen der Einheit zu
vermeiden. Dies gilt besonders für Inlinepumpen.
2.3.1 Das Heben von Pumpenbauteilen
2.3.1.1 Gehäuse [1100]
Einen fest um den Auslassstutzen gezogenen
Schlingknoten benutzen.
2.3.1.2 Hintere Abdeckung [1220]
Einen Ösenhaken in das gebohrte und mit Gewinde
versehene Loch oben an der Abdeckung einsetzen.
Entweder eine Schlinge oder einen Haken durch den
Ringbolzen führen.
2.3.1.3 Lagergehäuse [3200]
Gruppe 1: Eine Schlinge zwischen den oberen und
unteren Stützstreben zwischen dem Gehäusezylinder
und dem Gehäusemontageflansch anbringen.
Schlinge durch einen Schlingknoten befestigen.
(Kontrollieren, dass sich an der Unterseite der
Streben keine scharfen Kanten befinden, die die
Schlinge beschädigen könnten.)
Gruppe 2 und 3: Entweder eine Schlinge oder einen
Haken durch die Hebeöse an der Oberseite des
Gehäuses ziehen.
2.3.1.4 Antriebsseite
Wie für Lagergehäuse.
2.3.1.5 Nur Pumpe

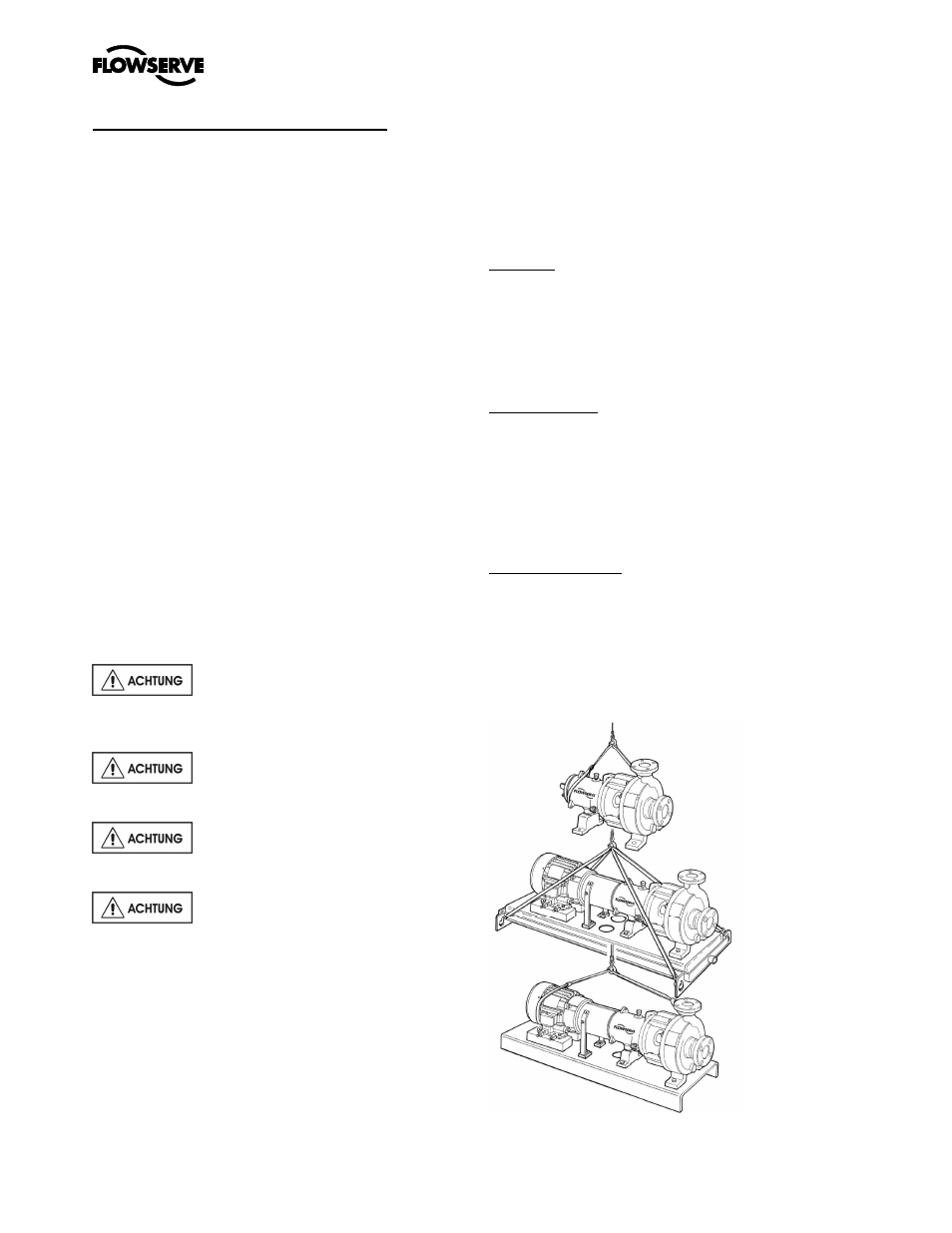

Horizontale Pumpen: Separate Schlingen um den
Pumpenauslassstutzen und um die Motorseite des
Lagergehäuses anbringen. Schlingknoten an beiden
Befestigungsstellen benutzen und fest anziehen. Der
Schlingknoten am Auslassstutzen muss zur
Kupplungsseite der Pumpenwelle hin ausgeführt werden,
wie auf Abbildung 2-1 gezeigt. Die Schlingenlängen
müssen so justiert werden, dass die Last im
Gleichgewicht ist, bevor der Hebehaken angebracht wird.
Abbildung 2-1
