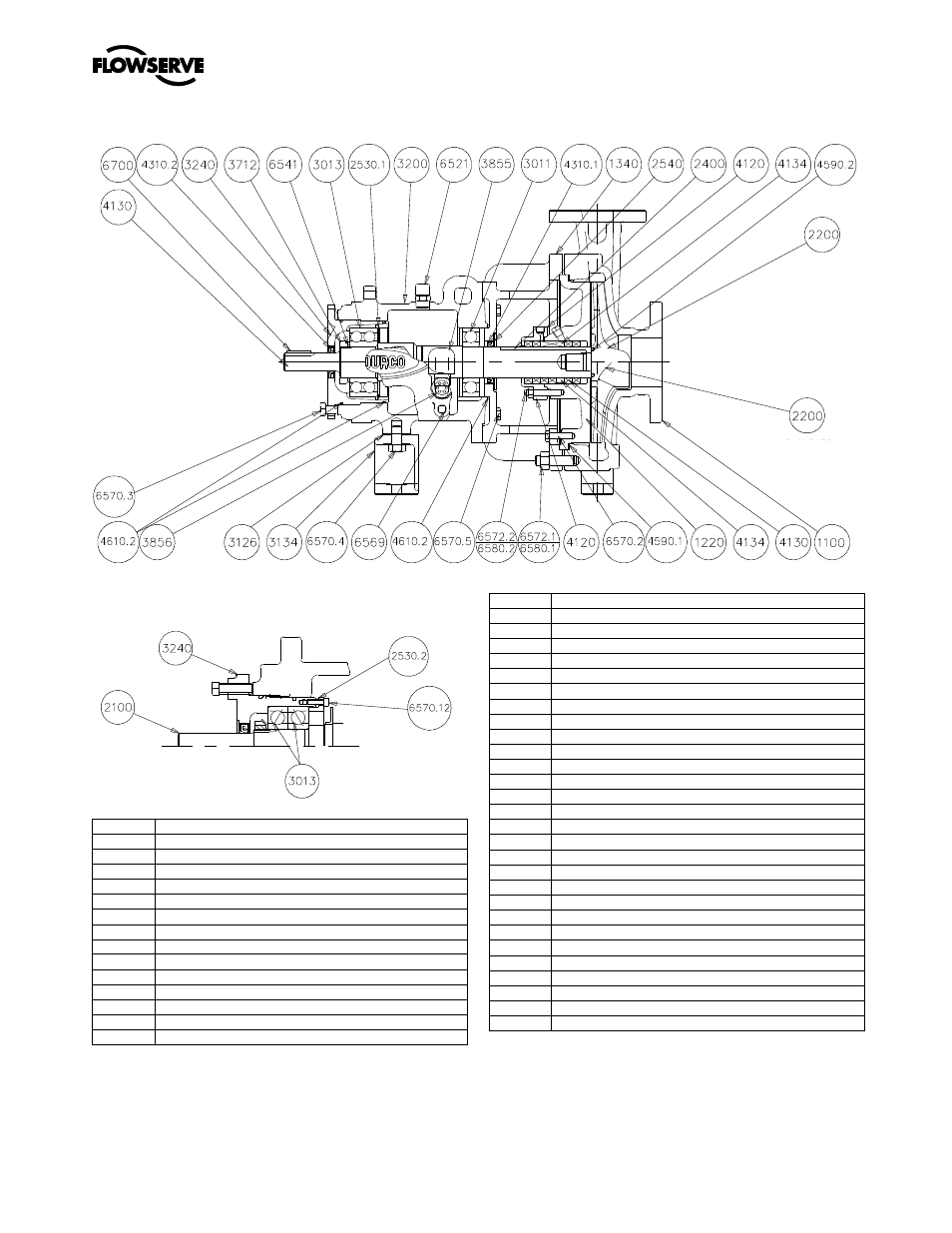

8.2 Standard Mark 3 Pumpe, Gruppe 2 und Gruppe 3
Gruppe 2 Optionale Duplex-Lager-Anordnung
Gruppe 3 Standard Lagerklemmen-Anordnung
Posten
Beschreibung
1100
Gehäuse
1220
Rückwand
1340
Adapter - Lagergehäuse
2100
W elle
2200
Laufrad
2400
Buchse, optional
2530.1
Haltering - Lager
2530.2
Haltering - Gegenring-Typ
2540
Ablenkblech - pumpenseitig, optional
2541
Ölschleuder - optional
3011
Kugellager - innenbord
3013
Kugellager - außenbord
3126.1
Abstandsscheibe
3134
Stützfuß
3200
Lagergehäuse
3240
Lagerträger
3712
Lagerklemmmutter
3855
Ölstandsregler (nicht abgebildet)
3856
Schauglas - Lagergehäuse
4120
Stopfbuchse
4130
Packung - optional
4134
Dichtungskäfig – Packung optional
4200
Gleitringdichtung
4310.1
Öldichtung pumpenseitig
4310.2
Öldichtung motorseitig
4590.1
Flachdichtung - Rückwand
4590.2
Flachdichtung - Laufrad
4590.3
Flachdichtung - Stopfbuchse
4610.1
O-Ring - Adapter
4610.2
O-Ring - Lagerträger
6521
Verschlussschraube - Lagergehäuse-Belüftung
6541.1
Klemmscheibe - Lager
6569.1
Verschlussschraube - Lagergehäuse-Ablass
6570.12
Schraube - Klammer
6570.2
Schraube - Rückwand /Adapter
6570.3
Stellschraube - Lagerträger
6570.4
Schraube - Fuß
6570.5
Schraube - Lagergehäuse
6572.1
Bolzen - Gehäuse
6572.2
Bolzen - Stopfbuchse
6580.1
Mutter - Gehäuse
6580.2
Mutter - Stopfbuchse
6700
Passfeder - W elle/Kupplung
Optionales
offenes
Laufrad
Standard halb-
offenes
Laufrad
