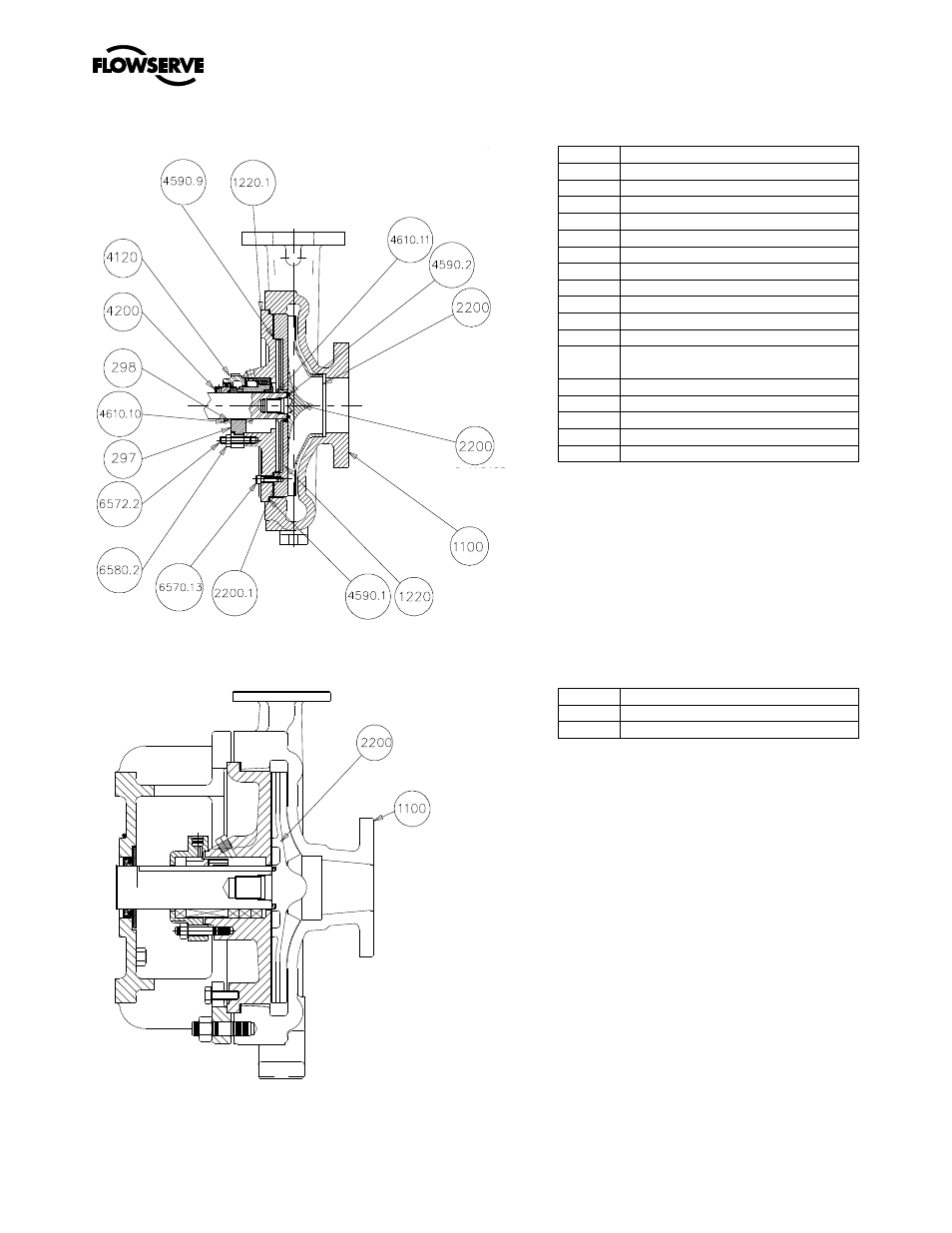

8.3 Mark 3 Sealmatic Pumpe, Gruppe 2
8.4 Mark 3 Lo-Flo, Gruppe 2
Posten Beschreibung
297 Sitz
298 Lippendichtung
1100 Gehäuse
1220 Rückwand
1220.1 Rückwand - Entlastungsrad
2200 Laufrad
2200.1 Entlastungsrad
4120 Stopfbuchse
4200 Gleitringdichtung
4590.1 Flachdichtung – Rückwand
4590.2 Flachdichtung – Laufrad
4590.9
Flachdichtung – Entlastungsrad-
Rückwand
4610.10 O-Ring - Lippendichtung
4610.11 O-Ring - Entlastungsrad
6570.13 Schraube – Entlastungsrad -Rückwand
6572.2 Bolzen - Stopfbuchse
6580.2 Mutter - Stopfbuchse
Notizen:
Siehe Abbildung 6-30, GP3 Sealmatic Nassseite.
Posten Beschreibung
1100 Gehäuse
1220 Rückwand
Optionales
offenes
Laufrad
Standard halb-
offenes
Laufrad
