6.9.3 Sealmatic Pumpe: Installation der
Entlastungsrad-Rückwand, des Entlastungsrads,
der Rückwand und des Laufrads
Gruppe 2 Pumpen - Siehe Abbildung in Kapitel 8-3.
Gruppe 3 Pumpen - Siehe Abbildung 6-29.
a) Bei Gruppe 2 Pumpen die Entlastungsrad-
Rückwand, mit Sechskantschrauben [6570.2]
am Adapter montieren.
Bei Gruppe 3 Pumpen die Reflektorabdeckung
[1220.1] auf der Welle installieren und ganz
zurück schieben, bis sie das Lagergehäuse
berührt.
b) Einen neuen Entlastungsrad-O-Ring [4610.11] in
der Entlastungsradrille installieren. Den O-Ring
mit flüssiger Seife schmieren.
c) Das aufschiebbare Entlastungsrad [2200.1] auf
der Welle installieren.
d) Die Entlastungsrad-Rückwand/Rückwand-
Flachdichtung [4590.9] installieren.
e) Bei Gruppe 2 Pumpen die Rückwand [1220] mit
Sechskantschrauben [6570.13] an der
Entlastungsrad-Rückwand montieren.
Bei Gruppe 3 Pumpen, die Rückwand [1220] am
Adapter installieren. Den Adapter mit
Sechskantschrauben [6570.2] montieren. Die
Entlastungsrad-Rückwand mit
Sechskantschrauben [6570.13] an der Rückwand
montieren.
f) Der Reflektor und das Laufrad können jetzt gemäß
den Anweisungen in Kapitel 6.6.3 eingestellt werden.
4610.11
4590.9
6570.13

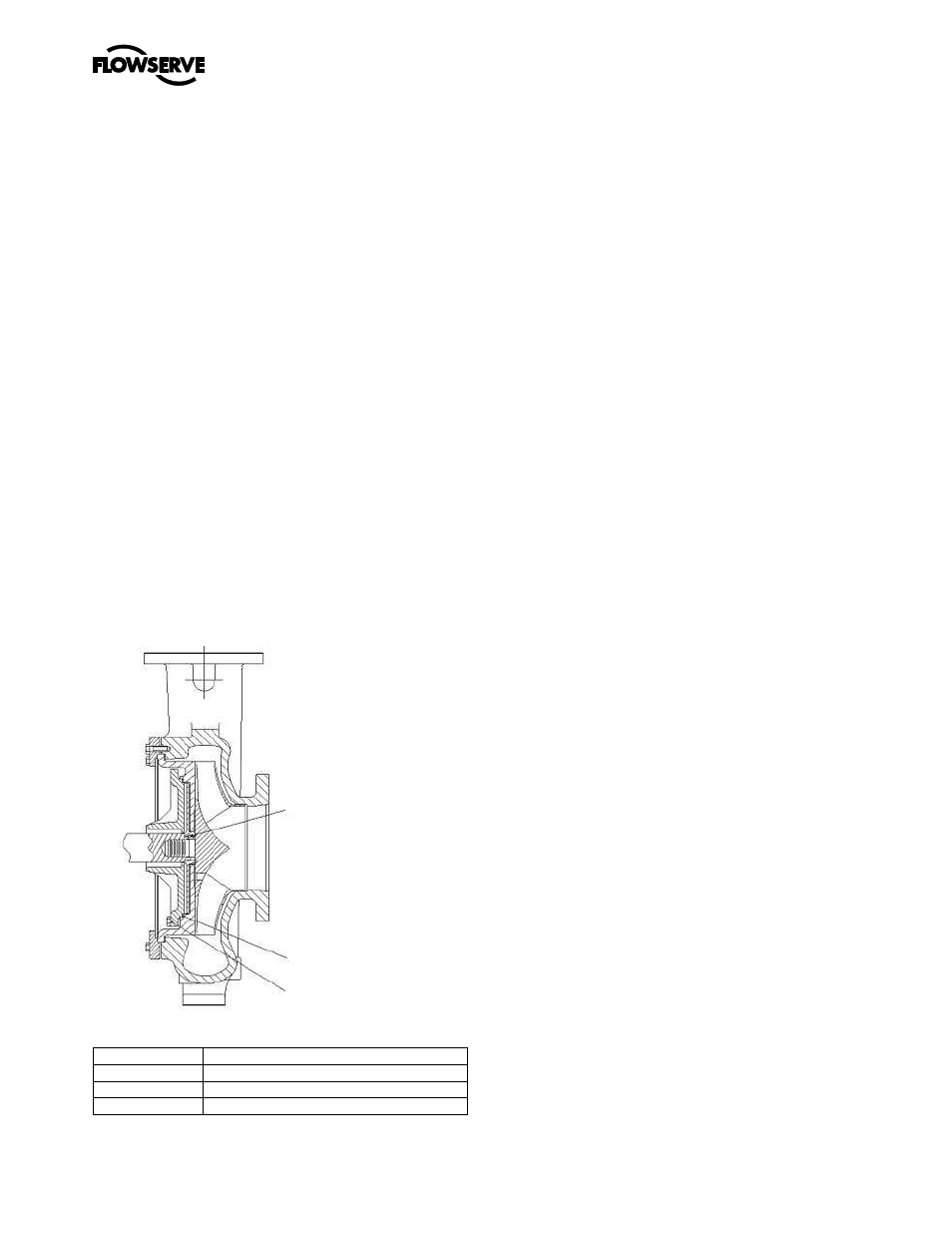

Abbildung 6-29 - Gruppe 3 Sealmatic
Posten Teilbezeichnung
4610.11 Entlastungsrad-O-Ring
4590.9 Flachdichtung – Entlastungsrad-Rückwand
6570.13 Sechskantschraube
6.9.4 Abschließende Montage bei Blockpumpen
a) Den Motoradapter [3160] mit den drei Schrauben
[6570.15] am Lagergehäuse installieren.
b) Die Einheit im Gehäuse installieren, wie in
Kapitel 6.9.5 beschrieben.
c) Die Einheit mit den justierbaren Stützbeinen
[3134] nivellieren. Nicht-ganzflächigen Kontakt
der Beine durch Justierung der Stützbeine oder
leichtes Drehen des Motoradapters beheben.
Die Einheit an der Grundplatte verschrauben und
die Stützbein-Stellschrauben [6570.17] anziehen.
d) Den Motor, die Kupplung und die
Kupplungsschutzvorrichtung wieder installieren.
6.9.5 Wiederanbringung am Gehäuse
a) Eine neue Rückwand-Flachdichtung [4590.1]
zwischen der Rückwand [1220] und dem
Gehäuse [1100] installieren.
b) Bolzen [6572.1] und Muttern [6580.1] benutzen,
um die Überholung Ihrer Flowserve Mark 3
Pumpe abzuschließen.
