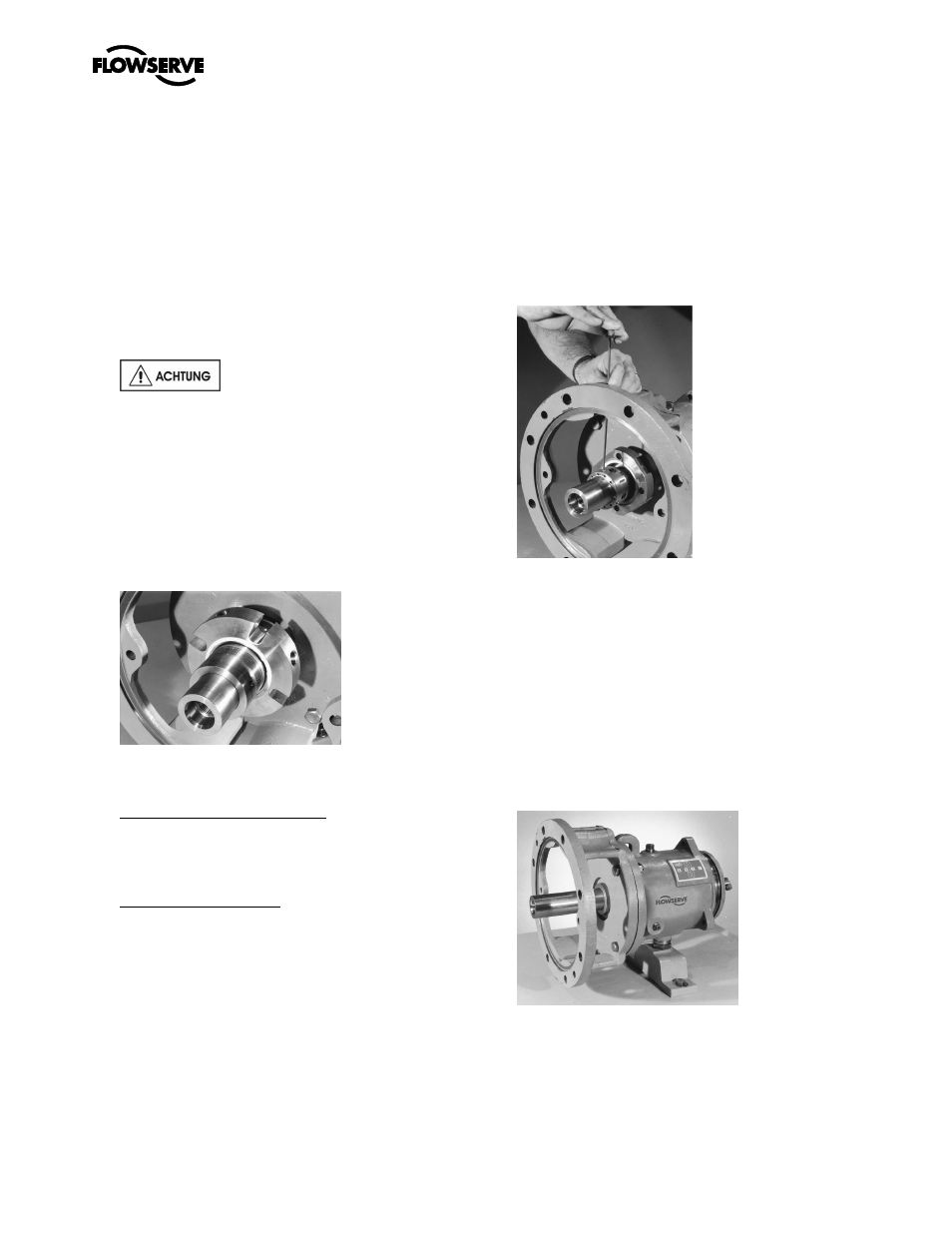

l) Den Laufradschlüssel aus dem Flowserve Mark 3
Werkzeugsatz (Abbildung 6-1) mit Hilfe des
Wellenkeils [6700], am Wellenende ansetzen. Mit
nach links weisendem Schlüsselgriff (von der
Laufradseite aus gesehen) das Laufrad [2200] mit
beiden Händen fest fassen (dicke Handschuhe
tragen). Das Laufrad im Uhrzeigersinn auf die 11
Uhr Position drehen und es dann schnell entgegen
dem Uhrzeigersinn drehen, so dass der Schlüssel
scharf auf die harte Oberfläche der Werkbank
aufschlägt. Nach einigen Schlägen müsste das
Laufrad frei sein. Das Laufrad abschrauben und
von der Welle abnehmen. Die Laufrad-
Flachdichtung [4590.2] entsorgen.
Das Laufrad darf nicht erhitzt
werden. Sollte Flüssigkeit in der Nabe
eingeschlossen sein, kann eine Explosion
auftreten.
m) Wenn eine patronenartige Gleitringdichtung
[4200] benutzt wird (Abbildung 6-10), sollten die
Abstandsklammern oder Laschen installiert
werden, bevor die Stellschrauben gelockert
werden, die die Dichtung an der Welle
befestigen, bzw. bevor sie von der Abdeckung
abgenommen wird. Dadurch bleibt die richtige
Dichtungsvorspannung erhalten.
Abbildung 6-10
n) Die Dichtungs- oder Stopfbuchsen-Muttern
[6580.2] abnehmen, falls installiert.
o) Die Abdeckung abnehmen.
Alle Pumpen außer Sealmatic
Die beiden Sechskantschrauben [6570.2]
entfernen, mit denen die Rückwand [1220] am
Adapter montiert ist. Dieses Bauteil vorsichtig
abnehmen.
Nur Sealmatic Pumpen
Die Sechskantschrauben entfernen, mit denen die
Rückwand [1220] an der Rückwand des
Entlastungsrades [1220.1] befestigt ist. Bei
Gruppe 3 Pumpen die Sechskantschrauben
[6570.2] entfernen, mit denen die Rückwand
[1220] am Adapter [1340] befestigt ist. Die
Abdeckung abnehmen. Das Entlastungsrad liegt
jetzt frei, und es müsste möglich sein, ihn von der
Welle zu schieben. Sollte das Entlastungsrad
klemmen, kann man ihn abhebeln, indem man
zwei Schraubenzieher zwischen dem
Entlastungsrad [2200.1] und dessen Abdeckung
[1220.1] verkeilt.
p) Wenn eine interne Gleitringdichtung [4200] vom
Komponententyp eingesetzt wird, sind die
Stellschrauben an der rotierenden Einheit zu
lockern, so dass man sie von der Welle
abnehmen kann (Siehe Abbildung 6-11). Dann
die Stopfbuchse und den stationären Sitz von der
Welle ziehen. Den stationären Sitz von der
Stopfbuchse abnehmen. Alle O-Ringe und
Flachdichtungen entsorgen.
Abbildung 6-11
q) Wenn eine externe Gleitringdichtung vom
Komponententyp eingesetzt wird, die Stopfbuchse
und den stationären Sitz abnehmen. Den
stationären Sitz von der Stopfbuchse abnehmen.
Die Stellschrauben an der rotierenden Einheit
lockern und diese von der Welle abnehmen. Alle
O-Ringe und Flachdichtungen entsorgen.
r) Wenn Packung [4130] benutzt wird, ist diese und
der Dichtungskäfig [Laternenring, 4134] zu
entfernen. Die Stopfbuchse abnehmen [4120].
s) Wenn die Pumpe eine Wellenschutzhülse [2400]
hat, kann diese jetzt abgenommen werden. Die
Einheit sieht nun so aus, wie auf Abbildung 6-12
gezeigt.
Abbildung 6-12
t) Wenn der Lagerträger ölgeschmiert ist, ist die
Verschlussschraube [6569.1] herauszunehmen
und das Öl aus dem Lagergehäuse [3200]
abzulassen.
