MARK 3 ANWEISUNGEN FÜR DEN BENUTZER DEUTSCH 71569104 02-07
Seite 6 von 76 flowserve.com
1.6.4 Produkte zur Verwendung in
explosionsgefährdeten Bereichen
Es müssen Maßnahmen ergriffen werden, um:
•
überhöhte Temperaturen zu vermeiden
•
die Entstehung explosiver Mischungen zu
vermeiden
•
das Auftreten von Funken zu verhüten
•
Leckagen zu verhindern
•
Pumpenwartung zu gewährleisten, um Gefahren
zu vermeiden
Die folgenden Anweisungen für Pumpen und
Pumpenaggregate, die in explosionsgefährdeter
Atmosphäre installiert sind, müssen befolgt werden,
um zur Verhinderung von Explosionen beizutragen.
Sowohl die elektrische als auch die nicht-elektrische
Ausstattung muss die Anforderungen der Europäischen
Direktive 94/9/EC erfüllen.
1.6.4.1 Konformitätsumfang
Verwenden Sie die Geräte nur in Bereichen, für
die sie geeignet sind. Überzeugen Sie sich stets
davon, dass der Antrieb, die Antriebskupplung-
Baugruppe, die Dichtungs- und Pumpenausstattung
auch wirklich entsprechend der Klassifizierung des
explosionsgefährdeten Bereichs, in dem sie installiert
werden sollen, geeignet ausgelegt und/oder
zertifiziert sind.
In Fällen, in denen Flowserve nur die Pumpe ohne
Antrieb bereitgestellt hat, gilt die "Ex"-
Kennzeichnung nur für die Pumpe. Die für die
Montage des kompletten Aggregats zuständige Partei
muss die Kupplung, den Antrieb und alle zusätzlichen
Ausstattungen auswählen, wobei anhand des
erforderlichen CE-Zertifikats bzw. der
Konformitätserklärung zu bestätigen ist, dass sie sich
für den Bereich, in welchem sie aufgestellt werden,
eignen.
Bei Verwendung eines Frequenzumrichters (FU)
können Streuströme zu einer zusätzlichen Erwärmung
des Motors führen. Für Pumpen, die mit
frequenzgesteuerten Antrieben ausgestattet sind,
muss die ATEX Zertifizierung des Motors daher
aussagen, dass sie auch im Falle einer Anspeisung
durch einen FU gilt. Dies gilt auch dann, wenn der FU
in einem sicheren Bereich installiert ist.
1.6.4.2 Kennzeichnung

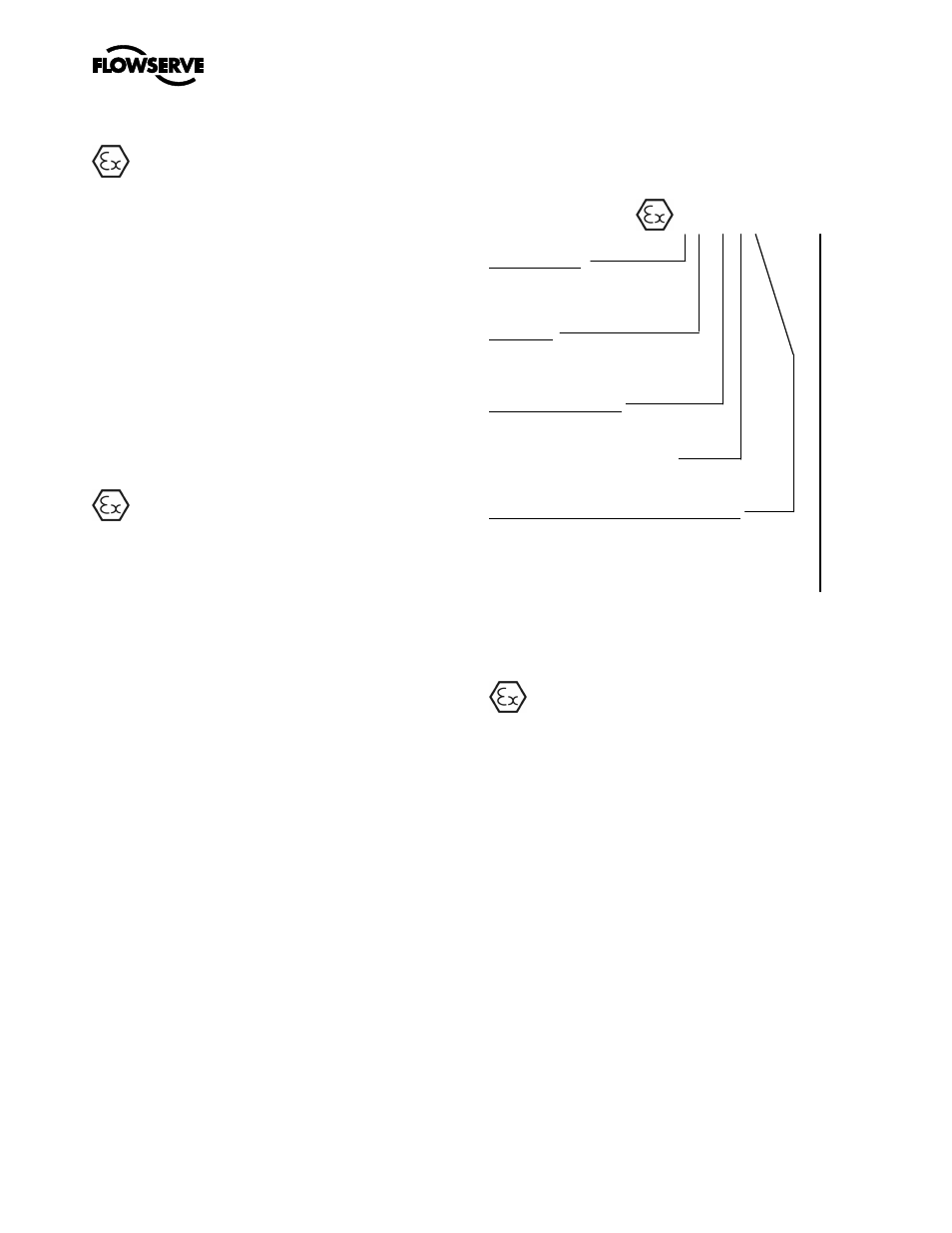

Ein Beispiel für die ATEX Geräteklassen-
Kennzeichnung wird unten gezeigt. Die tatsächliche
Klassifizierung der Pumpe ist auf dem Typenschild
eingraviert.
II 2 GD c IIC 135 ºC (T4)
Gerätegruppe
I = Bergbau
II = kein Bergbau
Kategorie
2 oder M2 = Hohe Schutzklasse
3 = Normale Schutzklasse
Gas und/oder Staub
G = Gas; D = Staub
c = Konstruktionssicherheit
(entsprechend EN13463-5)
Gasgruppe (nur Geräte-Kategorie 2)
IIA - Propan (normal)
IIB - Äthylen (normal)
IIC - Wasserstoff (normal)
Maximale Oberflächentemperatur (Temperaturklasse)
(Siehe Kapitel 1.6.4.3.)
1.6.4.3 Vermeidung übermäßiger
Oberflächentemperaturen
ÜBERZEUGEN SIE SICH DAVON, DASS SICH
DIE GERÄTETEMPERATURKLASSE FÜR DEN
GEFAHRENBEREICH EIGNET
Förderflüssigkeitstemperatur
Pumpen haben eine Temperaturklasse, die in der
"Ex"-Kennzeichnung auf dem Typenschild
angegeben ist. Diese basiert auf einer maximalen
Umgebungstemperatur von 40 °C (104 °F); bei
höheren Umgebungstemperaturen wenden Sie sich
bitte an Flowserve.
Die Oberflächentemperatur der Pumpe wird durch die
geförderte Flüssigkeit beeinflusst. Die
höchstzulässige Flüssigkeitstemperatur hängt von
der Temperaturklasse ab und darf die Werte in der
nachfolgenden Tabelle nicht überschreiten. Der
Temperaturanstieg an den Dichtungen und Lagern
bei Mindestfördermenge wird bei der
Temperaturangabe berücksichtigt.
