MARK 3 ANWEISUNGEN FÜR DEN BENUTZER DEUTSCH 71569104 02-07
Seite 34 von 76 flowserve.com
Notizen:
1. Wenn Dampf benutzt wird, ist das obere Loch als Einlass zu
verwenden. Die beiden unteren Löcher müssen zu einem
Auslass verbunden werden, um sicherzustellen, dass beide
Seiten der Ummantelung entleert werden.
2. Wenn Flüssigkeit benutzt wird, sind beide unteren Löcher als
Einlassöffnungen zu verwenden. Das obere Loch ist als
Auslass zu benutzen.

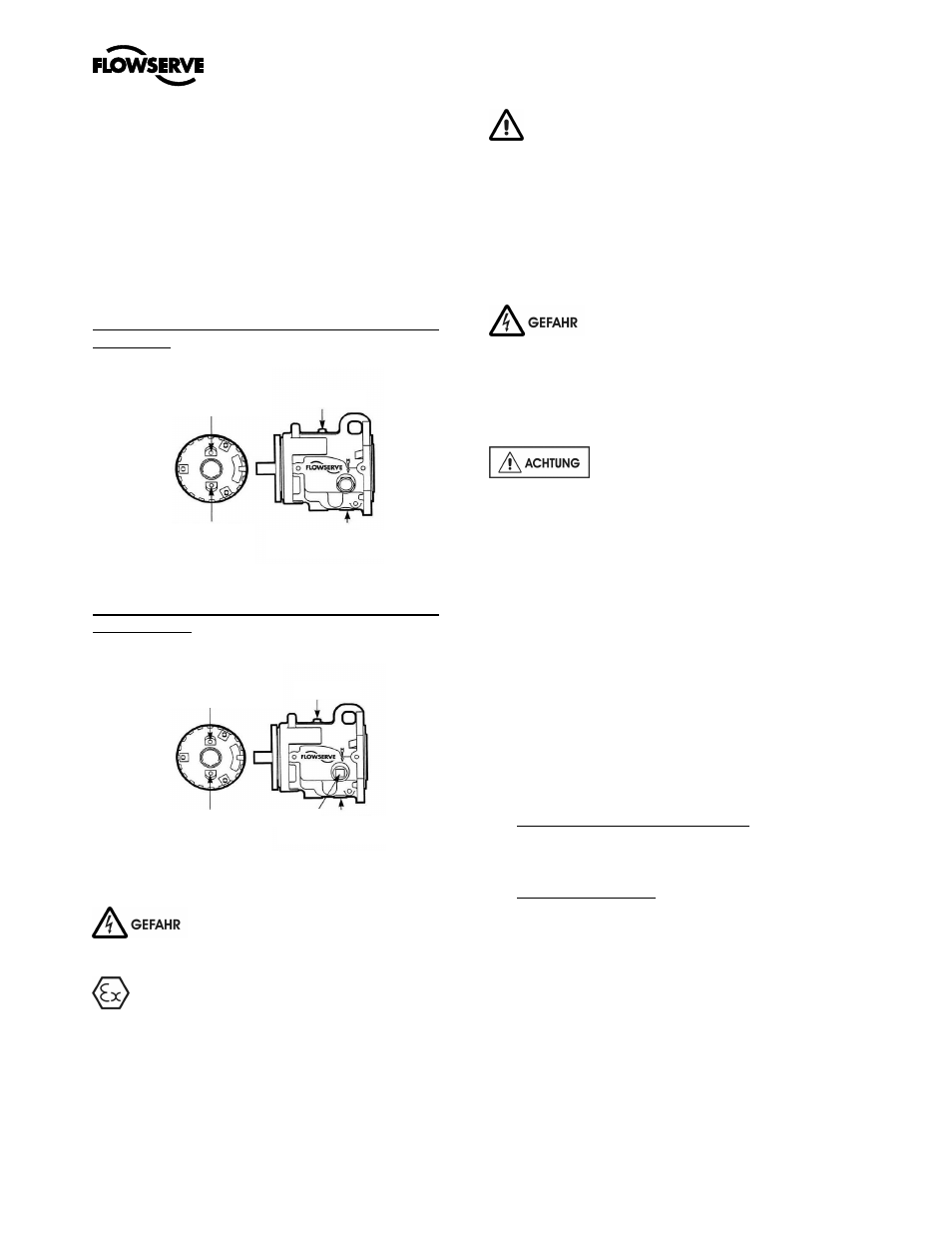

4.6.6.7 Rohranschluss - Ölnebel-Schmiersystem
Die Rohranschlüsse für ein Ölnebel-Schmiersystem
sind unten gezeigt.
4.6.6.7a Für Ölnebel vorbereitete Pumpe - Option
Nasssumpf
Abbildung 4-29
4.6.6.7b Für Ölnebel vorbereitete Pumpe - Option
Trockensumpf
Abbildung 4-30
4.7 Elektrischer Anschluss
Die elektrischen Anschlüsse müssen von
einem qualifizierten Elektriker gemäß den nationalen
und internationalen Normen durchgeführt werden.
Es ist wichtig, die EUROPÄISCHE DIREKTIVE
über explosionsgefährdete Bereiche zu
berücksichtigen, bei denen die Erfüllung von
IEC60079-14 als zusätzliche Anforderung für die
Herstellung elektrischer Anschlüsse gilt.
Bei der Verdrahtung und Installation von Geräten
am Aufstellungsort muss unbedingt die EUROPÄISCHE
DIREKTIVE über elektromagnetische Verträglichkeit
beachtet werden. Dabei ist besonders darauf zu achten,
dass die bei der Verdrahtung/ Installation eingesetzten
Methoden weder die elektromagnetischen Emissionen
erhöhen noch die elektromagnetische Immunität der
Geräte, Verdrahtung oder angeschlossener
Vorrichtungen beeinträchtigen. Bei Unklarheiten lassen
Sie sich bitte von Flowserve beraten.
Der Motor muss, entsprechend den
Vorgaben des Motorherstellers (normalerweise im
Klemmenkasten befindlich), einschließlich geeigneter
Temperatur-, Erdschluss-, Strom- und anderer
Schutzvorrichtungen, angeschlossen werden.
Kontrollieren Sie das Typenschild, um sicherzugehen,
dass die Stromversorgung geeignet ist.
Siehe Kapitel 5.4, Drehrichtung, vor
dem Anschluss des Motors an die Stromversorgung
kontrollieren.
Bei Blockpumpen ist es erforderlich, den Motor mit
einem ausreichend langen, flexiblem Kabelrohr zu
versehen, damit die Motor / Kraftabgabe-Baugruppe
zur Wartung vom Gehäuse abgerückt werden kann.
4.8 Abschließende Kontrolle der
Wellenausrichtung
4.8.1 Horizontale Pumpen
a) Falls erforderlich, Grundplatte nivellieren.
b) Falls erforderlich, Pumpe montieren und
nivellieren. Zur Nivellierung der Pumpe wird ein
Nivellier am Auslassflansch positioniert. Wenn
sie nicht richtig nivelliert ist, wird das Fußteil auf
folgende Weise justiert:
Mark 3A und ANSI 3 Konstruktion
Abstandsscheiben [3126.1] zwischen dem Fußteil
und dem Lagergehäuse hinzufügen oder
herausnehmen.
Mark 3 Konstruktion
Die Justiermutter [6576] benutzen, um das
Fußteil herauf oder herunter zu justieren.
c) Anfängliche Ausrichtung kontrollieren. Wenn die
Pumpe und der Antrieb demontiert worden sind,
oder wenn die Spezifikationen weiter unten nicht
erfüllt werden, ist eine anfängliche Ausrichtung
auszuführen, wie in Kapitel 4.5. beschrieben.
Dadurch wird gewährleistet, dass ein
ausreichender Abstand zwischen den Motor-
Befestigungsschrauben und den Motorfußlöchern
gegeben ist, um den Motor in die endgültige
Ausrichtung zu bringen.
Rohrverschlussschraube
bei der Montage unter
der horizontalen
Entlüftungsanschluss
bei Montage oberhalb
der horizontalen
Mittellinie positionieren
½ in. NPT
¼ in. NPT
gegenüberliegende Seite
Entlüftungsanschluss
bei Montage oberhalb
der horizontalen
Mittellinie positionieren
½ in. NPT
¼ in. NPT
gegenüberliegende Seite
Rohrverschlussschraube
bei der Montage unter
der horizontalen
1 in. NPT
