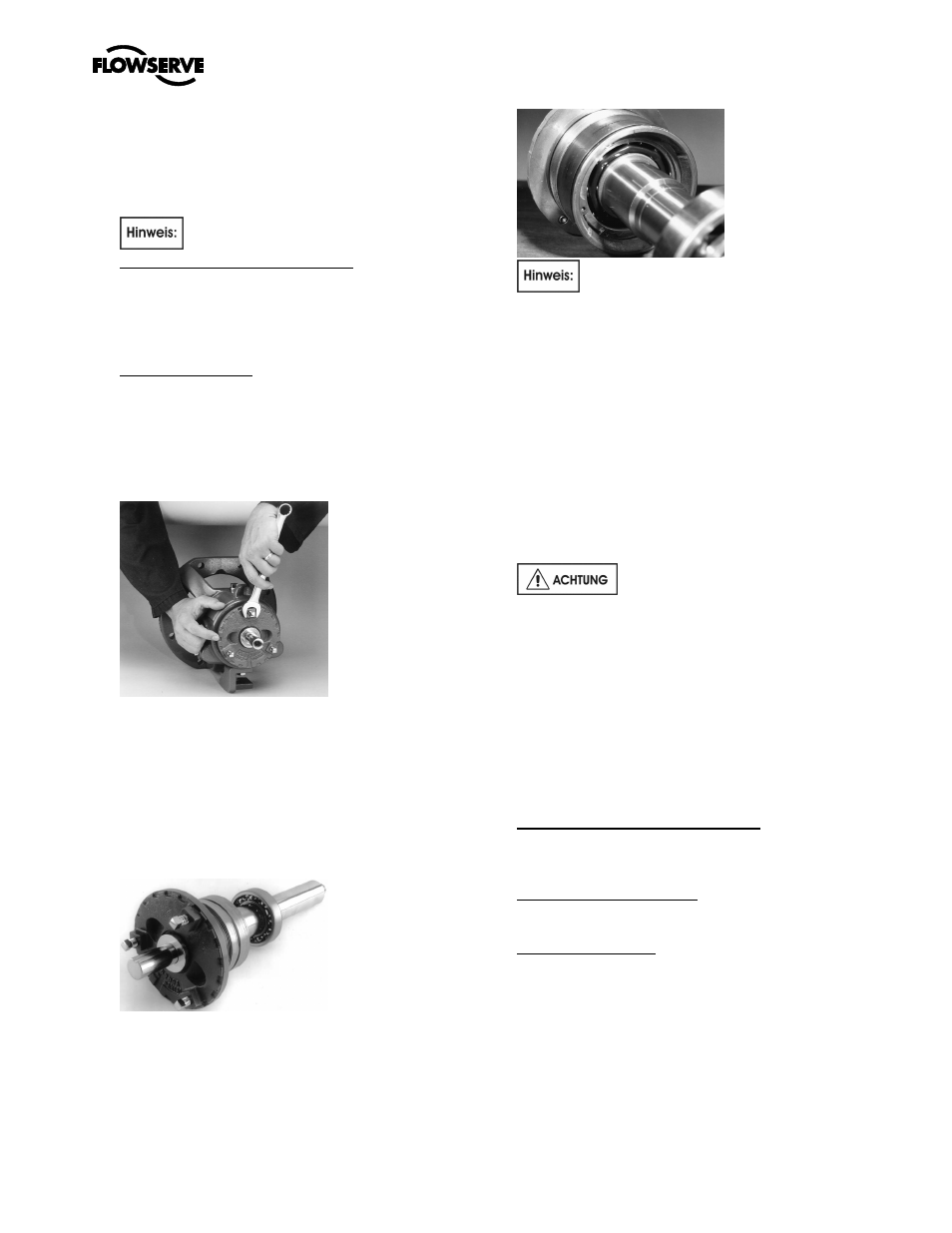

u) Wenn die Pumpe Lippendichtungen hat, wird ein
Ablenkblech [2540] installiert sein. Nehmen Sie
es ab.
v) Die drei Stellschrauben [6570.3] am Lagerträger
[3240] lösen. Der Lagerträger muss ganz vom
Lagergehäuse abgeschraubt werden.
Nicht gegen die Welle abdrücken.
Mark 3A und ANSI 3A Konstruktion
Die Stirnseite des Lagerträgers hat drei
quadratische Vorsprünge. Der Lagerträger wird
gedreht, indem man einen Maulschlüssel an
einem der Vorsprünge ansetzt, wie auf Abbildung
6-13 gezeigt.
Mark 3 Konstruktion
Bei Gruppe 1 und 2 Pumpen wird der Lagerträger
mit Hilfe eines Bandschlüssels gedreht, wobei das
Band um den Außendurchmesser der
Trägerstirnseite gelegt wird. Bei Gruppe 3 Pumpen
wird der Lagerträger gedreht, indem man einen
Schraubenschlüssel an den Zähnen des
Außendurchmessers des Lagerträgers ansetzt.
Abbildung 6-13
w) Da die O-Ringe [4610.2] bei der Demontage der
Lagerträger-Baugruppe vom Gehäuse Widerstand
verursachen werden, muss man den
Lagerträgerflansch fest halten und mit einer
drehenden Bewegung aus dem Lagergehäuse
ziehen. Die Lagerträger-Baugruppe mit der Welle
und den Lagern müsste sich nun lösen. Diese
Einheit sieht nun wie in Abbildung 6-14 gezeigt
aus. Weitere Demontage ist nicht erforderlich,
außer wenn die Lager ersetzt werden sollen.
Abbildung 6-14
x) Den Sprengring [2530] abnehmen (siehe Abbildung
6-15) bei Gruppe 1 und 2 Pumpen, oder den
Lagerhaltering [2530.1] bei Gruppe 3 Pumpen.
Abbildung 6-15
Gruppe 1 und 2 Pumpen, die mit
Duplex Schräglagern ausgestattet sind, benutzen
statt des Sprengrings einen Lagerhaltering
[2530.1]. Den Träger vom Lager abnehmen.
y) Jetzt können die Lagerklemmmutter [3712] und
Klemmscheibe [6541.1] von der Welle [2100]
abgenommen werden. Die Klemmscheibe
entsorgen.
z) Man kann eine Spindel oder eine
Hydraulikpresse verwenden, um die Lager [3011
und 3013] von der Welle abzunehmen. Es ist
äußerst wichtig, den Druck gleichmäßig und nur
auf den inneren Lagerring anzuwenden. Niemals
Druck auf den äußeren Lagerring aufbringen, da
dies die Kugel übermäßig belasten und Schäden
verursachen würde.
Wenn man Druck auf den
Außenring des Lagers aufbringt, kann das Lager
dadurch permanent beschädigt werden.
aa) Die Mark 3A Konstruktion bietet optionsweise
eine Ölschleuder [2541], die zwischen den
Lagern installiert ist. Wenn eine vorhanden ist,
muss sie auf Beschädigungen und Lockerheit
kontrolliert werden. Demontieren, wenn sie
ersetzt werden muss.
bb) Bei Gruppe 2 und 3 Pumpen muss das
Lagergehäuse [3200] vom Lagergehäuse-Adapter
[1340] abgenommen werden. Der Adapter-O-
Ring [4610.1] ist zu entsorgen.
Mark 3A und ANSI 3A Konstruktion
Dies geschieht, indem man die
Sechskantschrauben [6570.5] abnimmt, deren
Gewinde in das Lagergehäuse reicht.
Mark 3 Inline-Konstruktion
Wenn ein Ölablasshahn im Adapter installiert ist,
ist kein Adapter-O-Ring [4610.1] vorhanden.
Mark 3 Konstruktion
Dies geschieht, indem man die
Sechskantmutteren [6580.8] und die Schrauben
[6570.5] abnimmt.
cc) Wenn Lippendichtungen [4310.1 und 4310.2]
(siehe Abbildung 6-16) benutzt werden, sollten
sie vom Lagerträger und Adapter abgenommen
und entsorgt werden.
