MARK 3 ANWEISUNGEN FÜR DEN BENUTZER DEUTSCH 71569104 02-07

Seite 47 von 76

flowserve.com

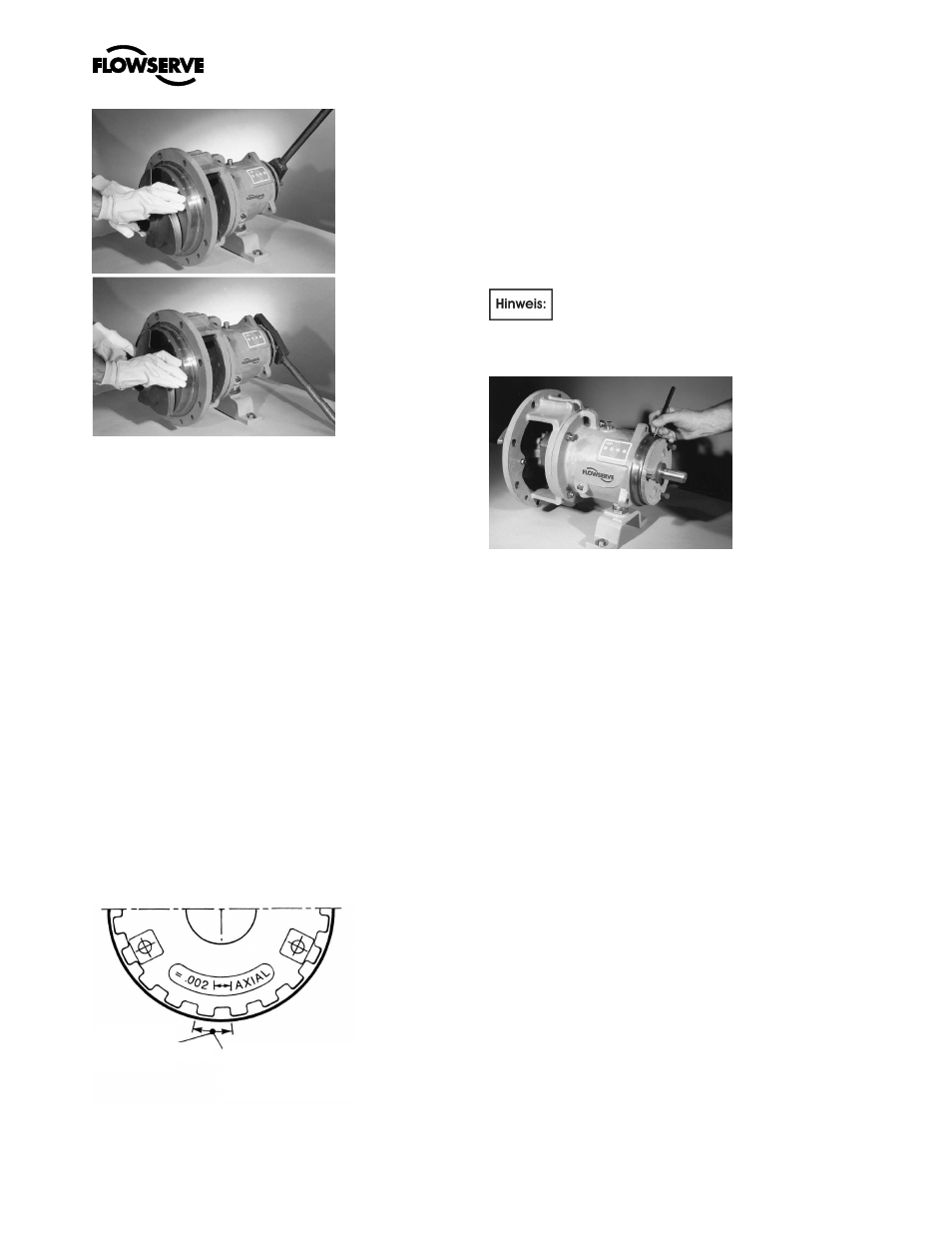

Abbildung 6-3

Abbildung 6-4


6.6.1 Installation und Spieleinstellung für halb-
offene Laufräder on Mark 3 Standard, modulare
selbstansaugende, Inline und offene Laufrädern
bei Pumpen mit Freistromlaufrad
Flowserve halb-offene Laufräder und offene
Freistromlaufräder werden von der Rückwand aus
eingestellt. Dadurch kann das Laufrad ohne das
Gehäuse eingestellt werden.

Das Laufradspiel einstellen, indem Sie die
Stellschrauben [6570.3] lockern und den Lagerträger
[3240] rotieren, um das richtige Spiel zu erreichen. Den
Lagerträger entgegen dem Uhrzeigersinn drehen, bis
das Laufrad leichten Schleifkontakt mit der Rückwand
hat. Wenn man gleichzeitig die Welle rotiert, kann man
diese Null-Einstellung genau feststellen. Nun wird der
Lagerträger im Uhrzeigersinn gedreht, um das richtige
Spiel einzustellen. Siehe Abbildung 5-12 für richtiges
Laufradspiel auf der Basis der Betriebstemperatur für
die Anwendung.

Wenn man den Lagerträger um die Breite einer der
Markierungsmuster rotiert, die in den Lagerträger
eingegossen sind, wird das Laufrad axial um 0.1 mm
(0.004 in.) bewegt. (Siehe Abbildung 6-5.)

Indicator

pattern

Rotation equivalent
to 0.1 mm (0.004 in)
axial movement

Abbildung 6-5

Feststellen, wie weit der Lagerträger gedreht werden
muss, indem man das gewünschte Laufradspiel durch
0.1 mm (0.004 in) (ein Markierungsmuster) dividiert.
Anziehen der Stellschrauben [6570.3] bewirkt, dass das
Laufrad auf Grund des Gewindespiels des
Lagerträgergewindes 0.05 mm (0.002 in.) näher zur
Rückwand verschoben wird. Dies muss bei der
Einstellung des Laufradspiels berücksichtigt werden.
Den Lagerträger im Uhrzeigersinn so weit drehen, dass
man den gewünschten Abstand zur Rückwand erhält.

Abschließend die Stellschrauben [6570.3]

in Inkrementen gleichmäßig auf den endgültigen
Drehmomentwert anziehen, um den Lagerträger in
seiner Position zu sichern.

Abbildung 6.6

Beispiel: Wenn eine Pumpe bei einer Anwendung mit
einer Betriebstemperatur von 100 °C (212 °F) in Bet rieb
genommen wird, wäre die Laufradeinstellung 0.53 mm
(0.021 in.) von der Rückwand. Da es erforderlich ist,
0.05 mm (0.002 in.) für die Bewegung hinzuzufügen, die
durch das Anziehen der Stellschrauben verursacht wird,
ist eine Justierung von 0.58 mm (0.023 in.) erforderlich.
Zuerst den Lagerträger entgegen dem Uhrzeigersinn
drehen, bis das Laufrad leichten Schleifkontakt mit der
Rückwand hat. Um die Anzahl der Markierungsmuster
festzustellen, um die der Träger gedreht werden muss,
wird die gewünschte Einstellung durch 0.10 dividiert;
0.58 / 0.10 = 5.8 (0.023 / 0.004 = 5.8). Den Lagerträger
im Uhrzeigersinn um 6 Markierungsmuster drehen, um
ein Spiel von 0.60 mm (0.024 in.) zu erhalten.

Flowserve empfiehlt, einen Filzstift zu benutzen, um
einen anfänglichen Bezugspunkt auf dem
Lagergehäuse und dem Lagerträger zu markieren, wie
auf Abbildung 6-6 gezeigt. Dann auf dem Lagerträger
eine zweite Markierung 6 Markierungsmuster entgegen
dem Uhrzeigersinn vom ersten Bezugspunkt anbringen.
Den Lagerträger im Uhrzeigersinn drehen, bis die
zweite Markierung auf dem Lagerträger mit dem
anfänglichen Bezugspunkt am Lagergehäuse
ausgerichtet ist. Abschließend die Stellschrauben
[6570.3] in Inkrementen gleichmäßig auf den
endgültigen Drehmomentwert anziehen, um den
Lagerträger in seiner Position zu sichern.

Markierungsmuster

Rotation entspricht
0.1 mm (0.004 in.)
axiale Bewegung
