Inbetriebnahme/Konfiguration

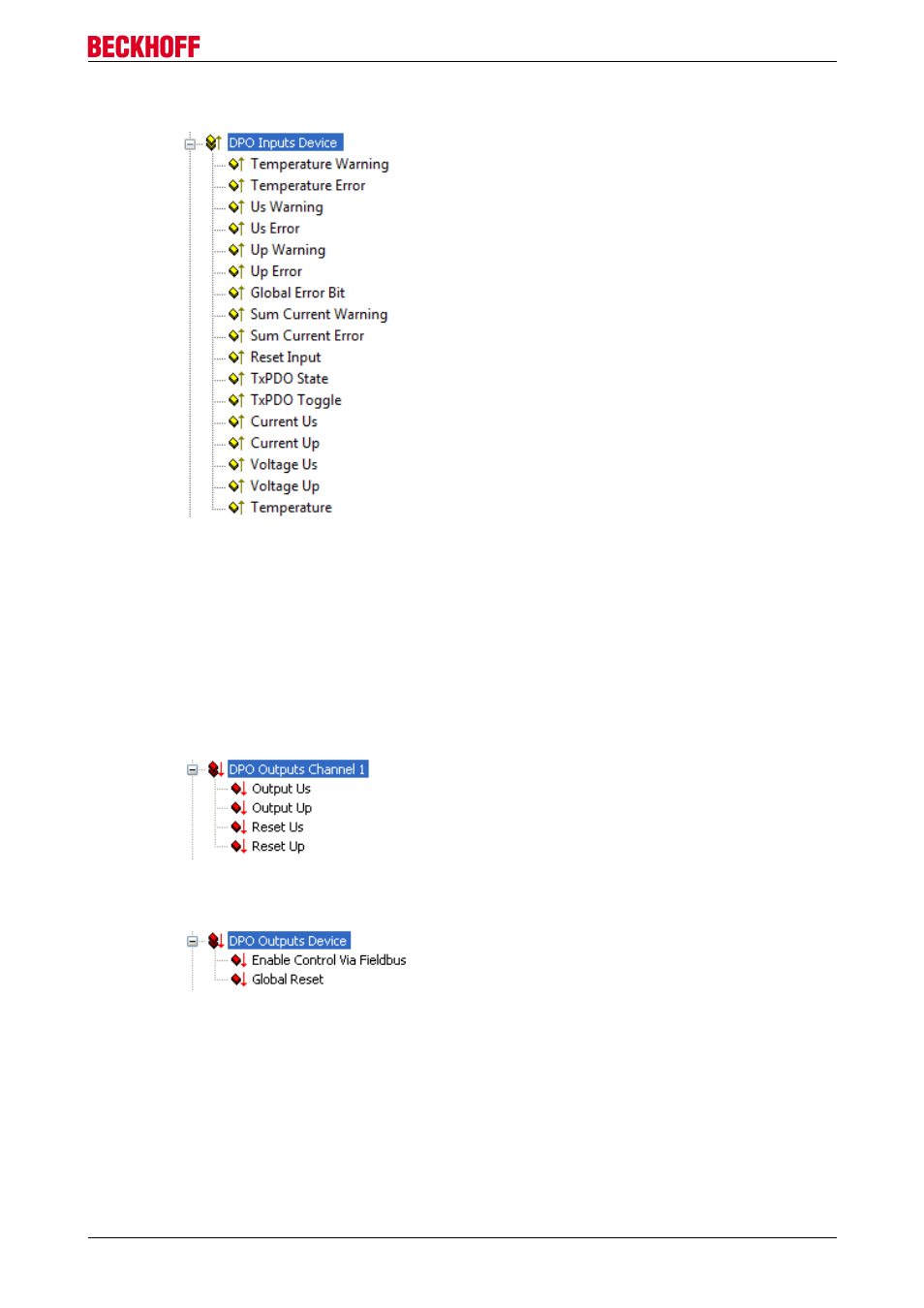

DPO Inputs Device
Anschließend folgt ein Status Wort [ } 26] für das gesamte
Gerät DPO Inputs Device.
Temperature Warning: Die interne Temperatur der
EP9224 wird bald den Abschaltpunkt erreichen.
Temperature Error: Die interne Temperatur war zu hoch.
Die Ausgängskanäle wurden abgeschaltet.
Us/Up Warning: Der Wert der Eingangsspannung Us/Up
unterschreitet 21,5V
Us/Up Error: Der Wert der Eingangsspannung Us/Up
unterschreitet 18,0V
Global Error Bit:Einer der acht Kanäle ist TRUE
Sum Current Warning: Der in CoE Objekt F80E:12
eingestellte Summenwert für Is und Ip des Box wurde
zulange überschritten.
Error Sum Current: Wenn der in CoE Objekt 8000:14
eingestellte Summenwert für Is und Ip des Kanals weiter
so besteht, wird der Kanal abgeschaltet.
Reset Input: Reset Pin auf HIGH (unterer M8)
Current Us: Aktueller Summenstrom der Versorgungs-
Eingangsbuchse Us
Current Up: Aktueller Summenstrom der Versorgungs-
Eingangsbuchse Up
Voltage Us: Aktuelle Eingangsspannung der
Versorgungs-Eingangsbuchse Us in 1/10V
Voltage Up: Aktuelle Eingangsspannung der
Versorgungs-Eingangsbuchse Up in 1/10V
Temperature: Aktuelle interne Temperatur der Box
DPO Outputs Channel 1 bis 4
Die EP9224 verfügt über 4 x 16 Bit Ausgangsdaten der
vier Ausgangskanäle DPO Outputs Channel n.
Output Us/Up: TRUE - Einschalten des Ausgangs,
FALSE - Ausschalten des Ausgangs
Reset Us/Up: TRUE - Rücksetzten im Fehlerfall...
DPO Outputs Device
Anschließend folgt ein Status Wort für das gesamte Gerät
DPO Outputs Device.
Enable Control Via Fieldbus: TRUE - Steuerung aller
Ausgänge über den Feldbus / die PLC, FALSE -
automatisches Einschalten abhängig von de CoE-
Einträgen
Global Reset: Zurücksetzen aller Fehler in der Box
4.7 Wiederherstellen des Auslieferungszustandes
Wiederherstellen des Auslieferungszustandes Um den Auslieferungszustand der Backup-Objekte bei den
ELxxxx-Klemmen wiederherzustellen, kann im TwinCAT System Manger (Config-Modus) das CoE-Objekt
Restore default parameters, Subindex 001 angewählt werden).
