Montage und Verkabelung
Steuerspannung Us: 24 V
DC
Aus der Steuerspannung Us (24 V
DC
) werden der Feldbus, die Prozessor-Logik, die Eingänge und auch die
Sensorik versorgt. Die Steuerspannung ist galvanisch von Feldbusteil getrennt.
Peripheriespannung Up: 24 V
DC
Die Peripheriespannung Up (24 V
DC
) versorgt die digitalen Ausgänge, sie kann separat zugeführt werden.
Wird die Lastspannung abgeschaltet, so bleiben die Feldbus-Funktion sowie Versorgung und Funktion der
Eingänge erhalten.
Galvanische Trennung
Die Massen von Steuerspannung (GNDs) und Peripheriespannung (GNDp) sind galvanisch voneinander
getrennt, um die galvanische Trennung der Peripheriegeräte an Up von der Steuerspannung zu
gewährleisten.
Achtung
Galvanische Trennung kann aufgehoben werden
Wenn Sie digitale und analoge Feldbus Box Module direkt über vierpolige Powerleitungen
verbinden, so ist eventuell durch die angeschlossenen Boxen die galvanische Trennung
nicht mehr gegeben!
3.4 Status-LEDs und Status-Bits
Im Folgenden eine Tabelle mit der Bedeutung der Status-LEDs und Status-Bits für die Power-Ausgänge (am
Beispiel der EP9214):

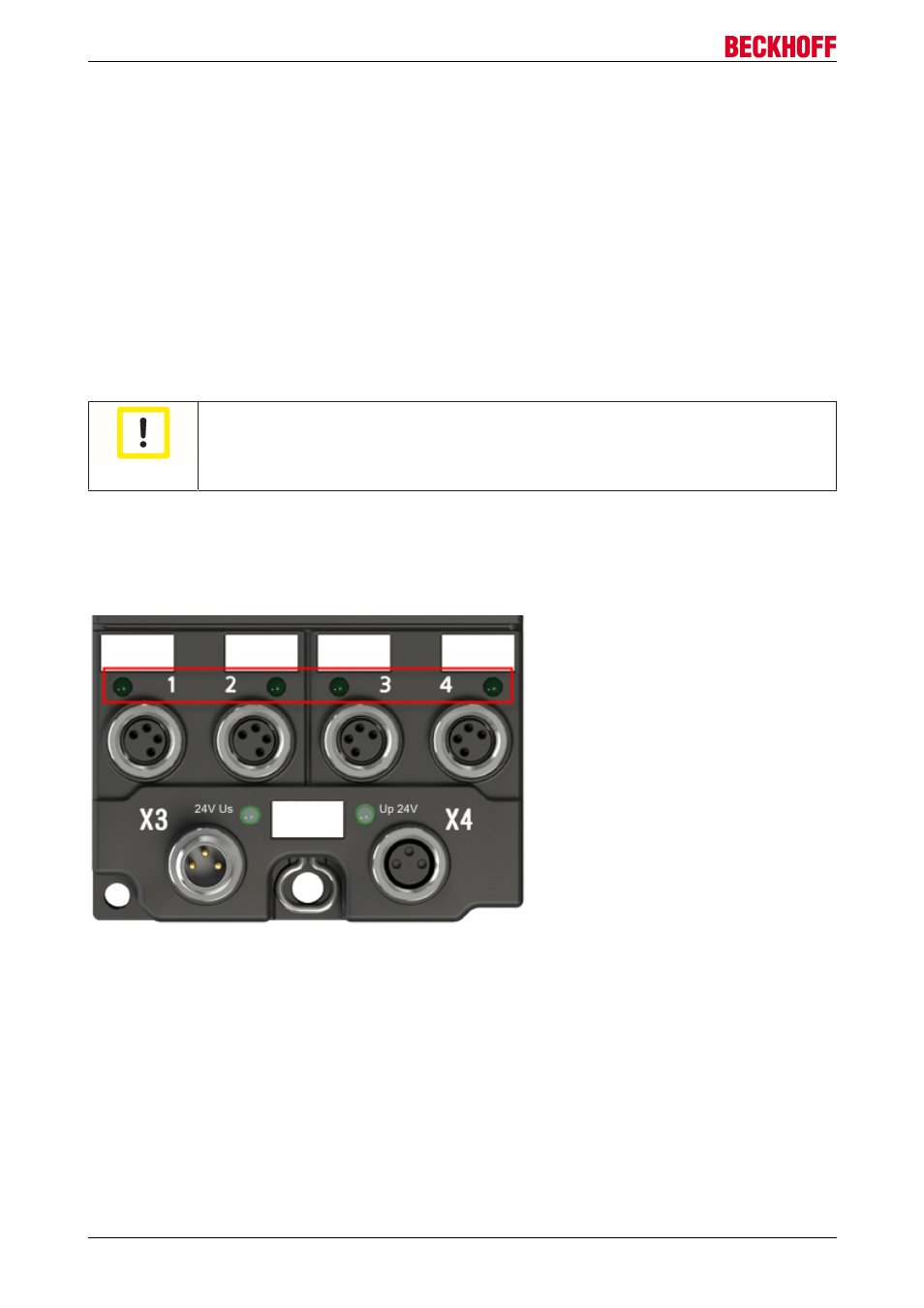

Abb. 22: EP9214 - Status-LEDs
