Inbetriebnahme/Konfiguration

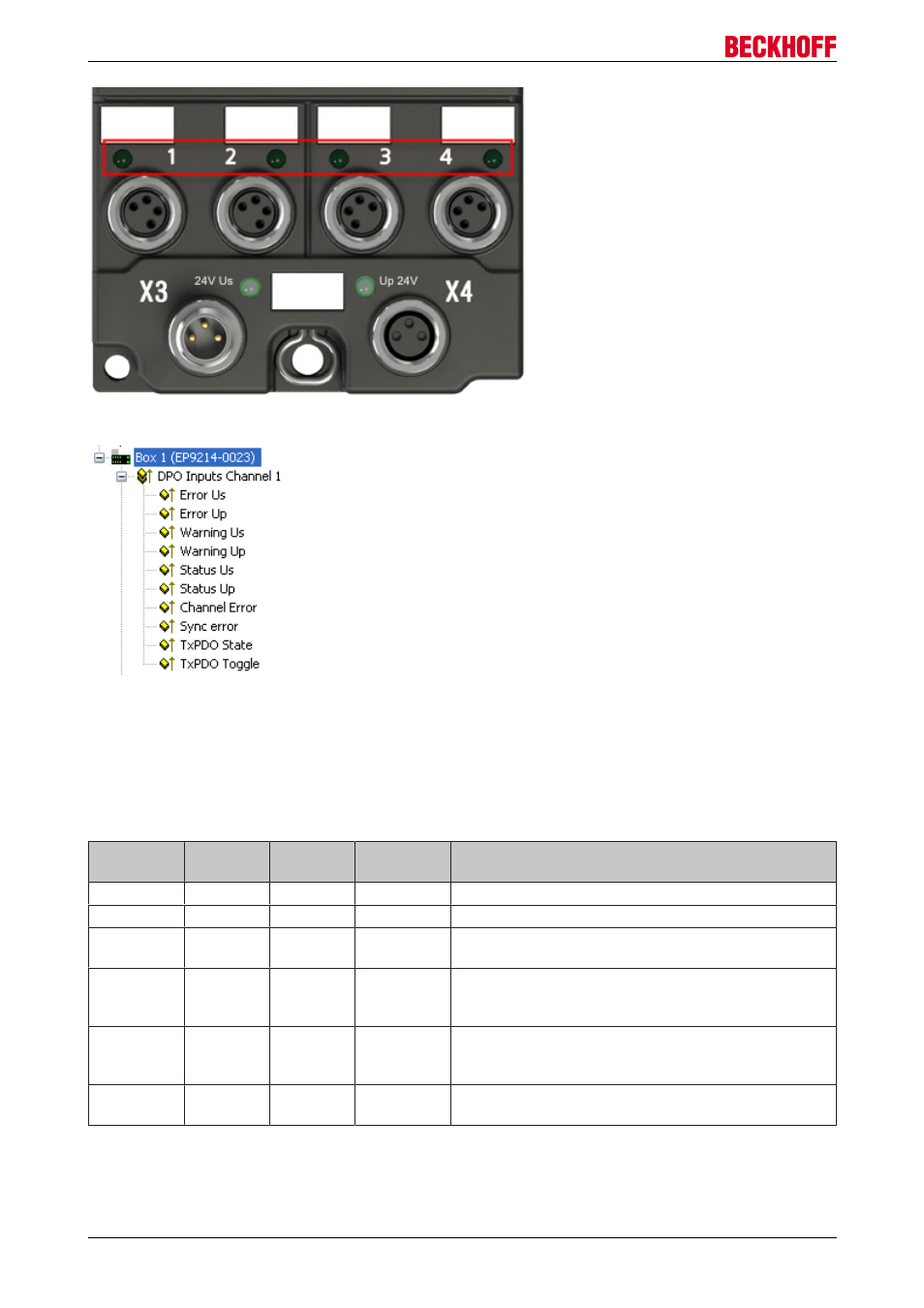

Abb. 45: EP9214 - Status-LEDs
Abb. 46: EP9214 - Status-Bits
Initialisierung
Beim Einschalten der Spannungsversorgung des EP9214 / EP9224 werden als LED-Test zunächst alle
grünen und dann alle roten LEDs kurz eingeschaltet.
Die LED gilt für beide Spannungen/Ströme (Us und Up; OR).
LED Status
Us / Up Warning Error
Us / Up Beschreibung
Aus 0 0 0 Der Ausgang ist bereit
Grün 1 0 0 Der Ausgang schaltet gerade ein
Grün 1 0 0 Der Ausgang ist eingeschaltet. Normaler
Betriebszustand.
Grün
blinkend 1 1 0 Der Ausgang ist noch in Betrieb, wird aber unter
gleichbleibenden Bedingungen abschalten (Warning
Ux).
Rot blinkend 0 1 1 Der Ausgang wurde abgeschaltet (Error Ux). Ein
Wiedereinschalten ist noch nicht möglich
(20 Sekunden Wartezeit)
Rot 0 0 1 Der Ausgang ist deaktiviert und kann durch einen
Reset wieder in den Normalzustand versetzt werden.
