3.3.4
Leitungsverluste
Bei den Powerkabeln ZK2020-xxxx-yyyy sollten 15 m Gesamtlänge bei 4 A (mit Weiterleitung) nicht
überschritten werden. Achten Sie bei der Verkabelung darauf, dass bei 24 V Nennspannung ab einem
Spannungsabfall von 6 V die Funktionalität der Module nicht mehr gewährleistet werden kann. Außerdem
sind Spannungsschwankungen des Netzteils zu berücksichtigen.

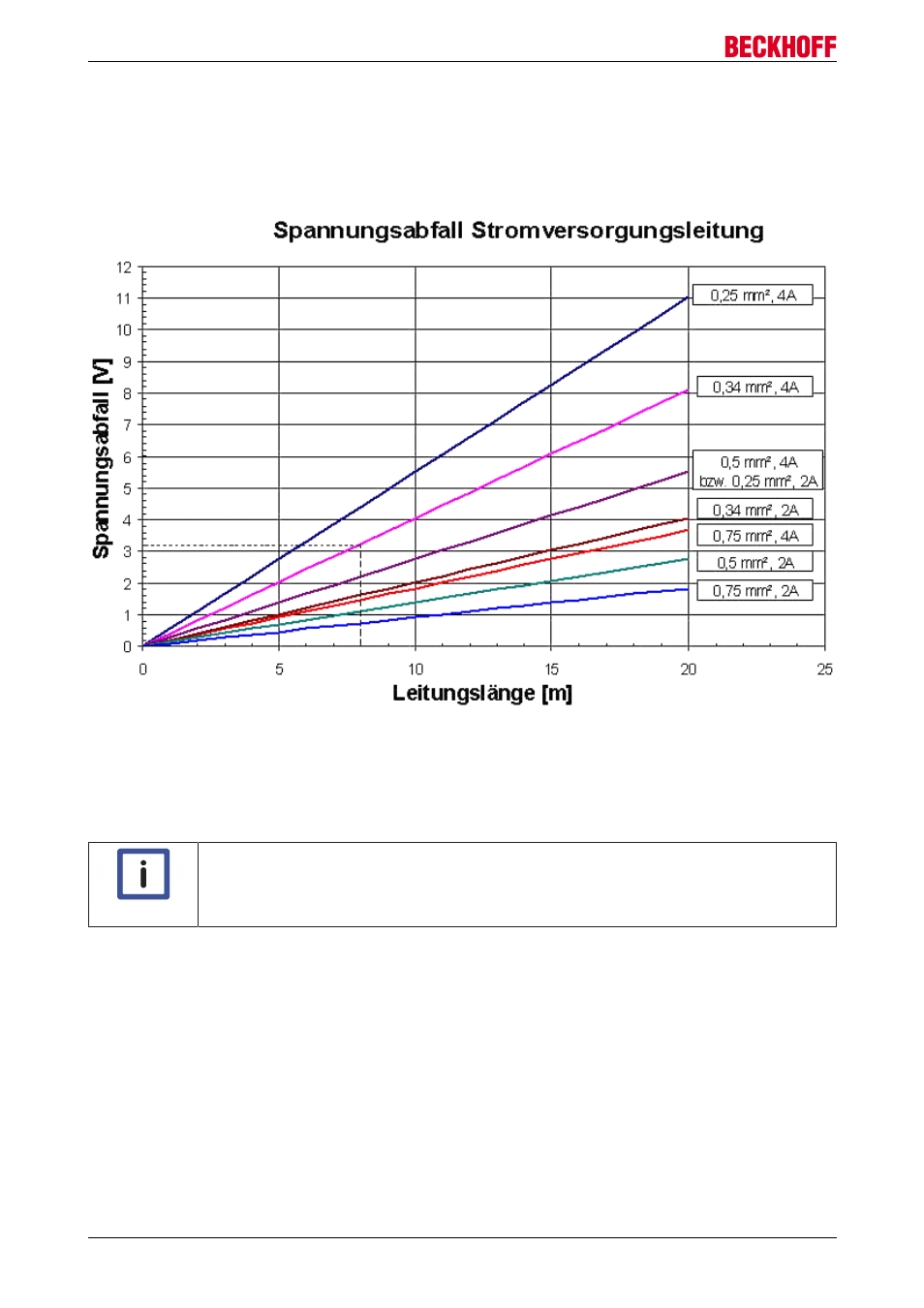

Abb. 17: Leitungsverluste auf den Powerkabeln
Beispiel
8 m Powerkabel mit 0,34 mm² hat bei 4 A Belastung einen Spannungsabfall von 3,2 V.
Hinweis
Powerverteilungs-Module EP92x4-0023
Mit den Powerverteilungs-Modulen EP9214 und EP9224 sind intelligente Spannungsvertei-
lungskonzepte verfügbar. Weitere Information finden sie unter www.beckhoff.de/EP9224
EP9214-0023 und EP9224-0023
22
Version 2.0.0
