Montage und Verkabelung
3 Montage und Verkabelung
3.1 Montage
3.1.1 Abmessungen

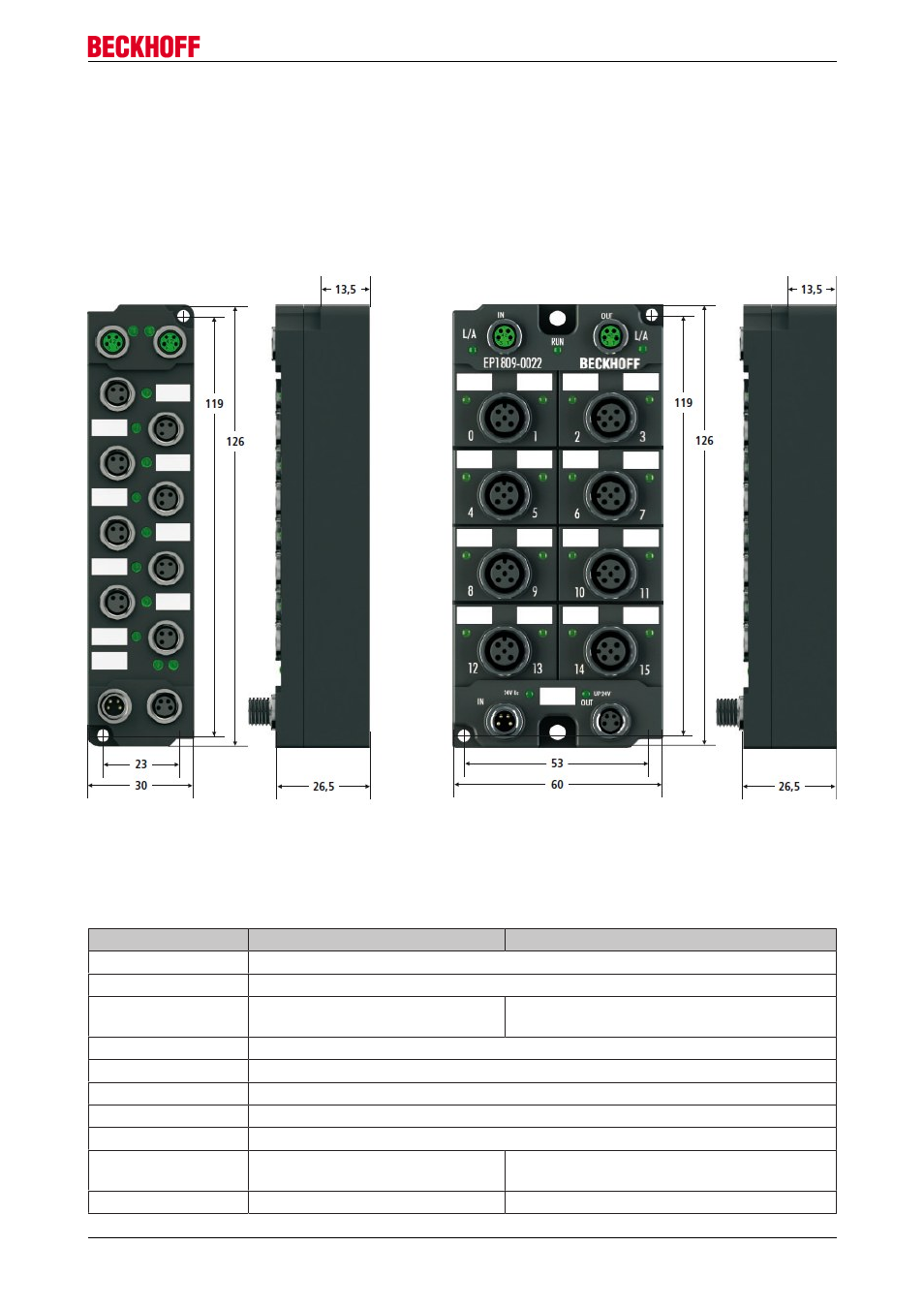

Abb. 6: Abmessungen der EtherCAT-Box-Module
Alle Maßangaben sind in Millimeter angegeben.
Gehäuseeigenschaften
EtherCAT Box Schmales Gehäuse Breites Gehäuse
Gehäusematerial PA6 (Polyamid)
Vergussmasse Polyuhrethan
Montage zwei Befestigungslöcher Ø 3 mm für
M3 zwei Befestigungslöcher Ø 3 mm für M3
zwei Befestigungslöcher Ø 4,5 mm für M4
Metallteile Messing, vernickelt
Kontakte CuZn, vergoldet
Stromweiterleitung max. 4 A
Einbaulage beliebig
Schutzart im verschraubten Zustand IP65, IP66, IP67 (gemäß EN 60529)
Abmessungen
(H x B x T) ca. 126 x 30 x 26,5 mm ca. 126 x 60 x 26,5 mm
Gewicht ca. 125 g, je nach Modultyp ca. 250 g, je nach Modultyp
EP9214-0023 und EP9224-0023 13 Version 2.0.0
