Inbetriebnahme/Konfiguration
CoE-Parameter zur Einstellung der Strombegrenzungs-Charakteristik

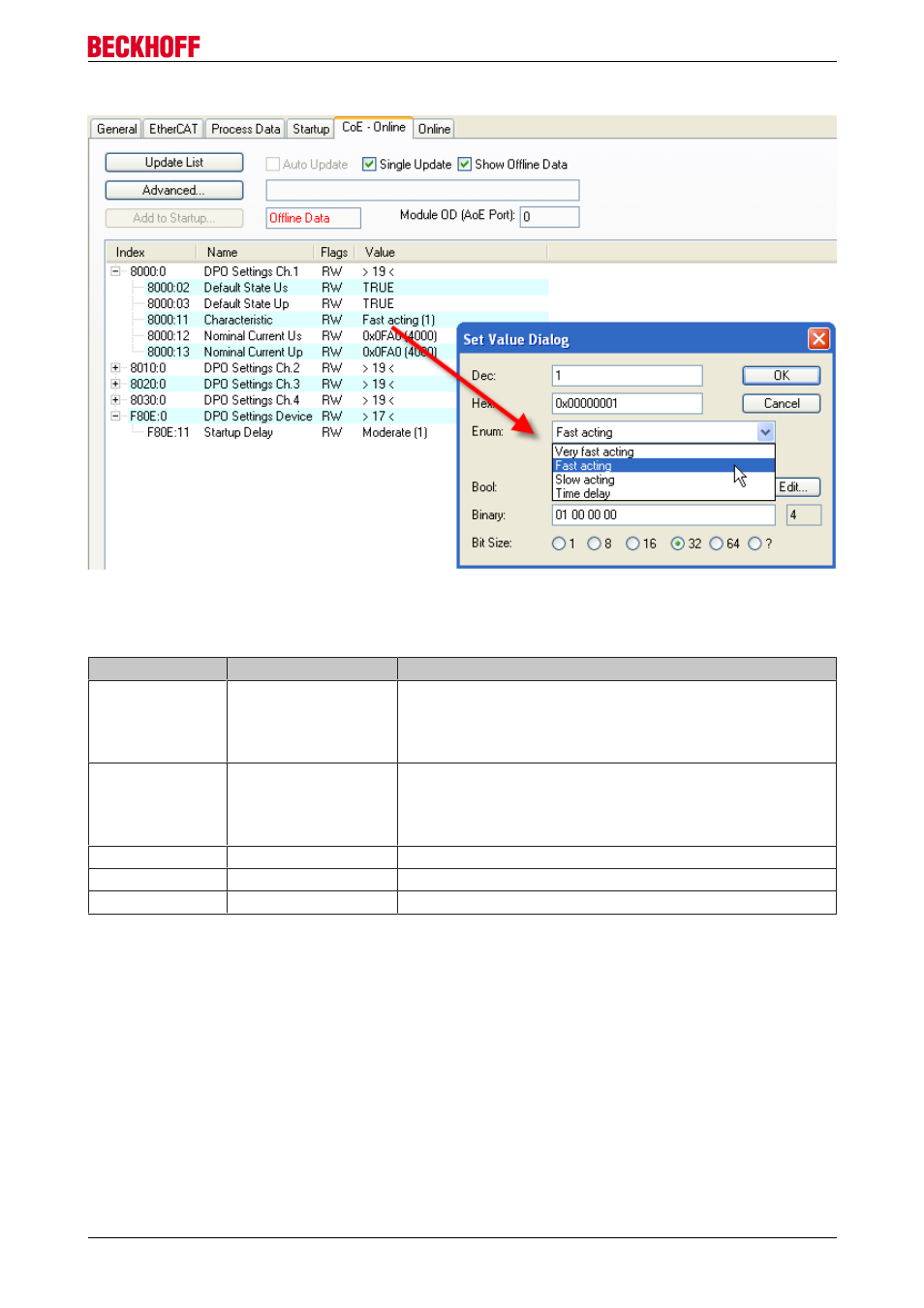

Abb. 44: CoE-Parameter zur Einstellung der Strombegrenzungs-Charakteristik
Bedeutung der Parameter
Index Name Bedeutung
0x80n0:02 Default State Us TRUE: bei Betrieb ohne Feldbus wird der Lastkreis Us des
Kanal n automatisch eingeschaltet
FALSE: bei Betrieb ohne Feldbus bleibt der Lastkreis Us des
Kanal n ausgeschaltet
0x80n0:02 Default State Up TRUE: bei Betrieb ohne Feldbus wird der Lastkreis Up des
Kanal n automatisch eingeschaltet
FALSE: bei Betrieb ohne Feldbus bleibt der Lastkreis Up des
Kanal n ausgeschaltet
0x80n0:11 Characteristic Auslösezeit abhängig von Nennstrom
0x80n0:12 Nominal Current Us Angabe des Nennstroms von Us in mA
0x80n0:13 Nominal Current Up Angabe des Nennstroms von Up in mA
Wiedereinschalten von abgeschalteten Lastkreisen
Dies geschieht entweder über die Prozessdaten [ } 62] per EtherCAT oder per Reset-Eingang [ } 27] direkt an
der Box.
4.4.4 Status-LEDs und Status-Bits
Im Folgenden eine Tabelle mit der Bedeutung der Status-LEDs und Status-Bits für die Power-Ausgänge (am
Beispiel der EP9214):
