Montage und Verkabelung

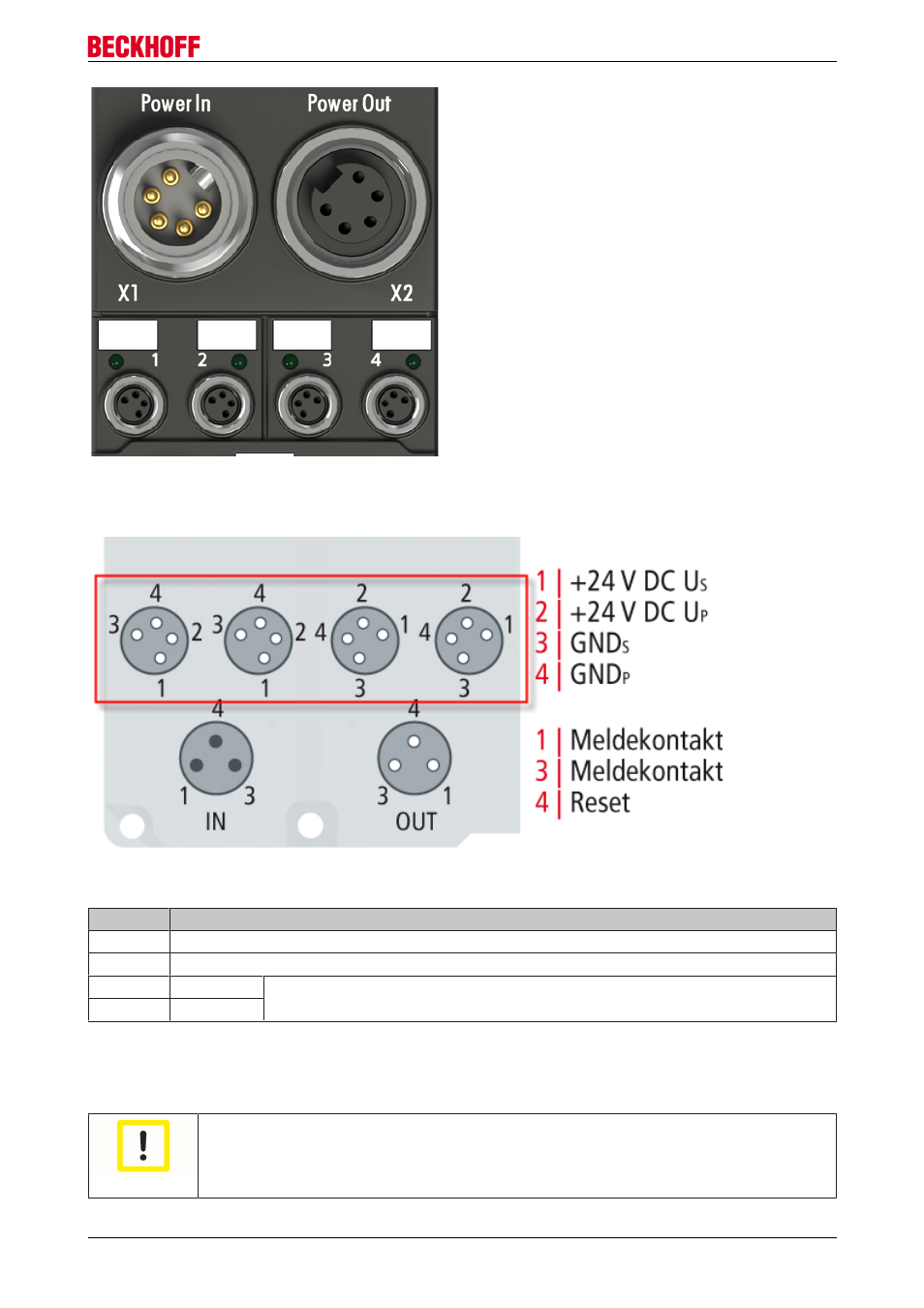

Abb. 20: M8-Buchsen
Kontaktbelegung
Abb. 21: Kontaktbelegung der M8-Buchsen
Kontakt Spannung
1 Steuerspannung Us, +24 V
DC
2 Peripheriespannung Up, +24 V
DC
3 GNDs* *) können je nach angeschlossenem Modul intern miteinander verbunden sein:
siehe einzelne Modulbeschreibungen
4 GNDp*
Die Kontakte der M8-Steckverbinder tragen maximal einen Strom von 4 A.
Eine LED zeigt den Status der Power Ausgänge an.
Achtung
Power-Ausgänge nicht mit EtherCAT-Anschluss verwechseln
Verbinden Sie die Powerkabel (M8, 24 V
DC
) nie mit den grün gekennzeichneten EtherCAT-
Buchsen der EtherCAT Box Module. Dies kann die Zerstörung der Module verursachen!
