Montage und Verkabelung
3.1.2 Befestigung
EP9214 Module werden mit zwei M3-Schrauben an den in den Ecken angeordneten oder mit zwei M4-
Schrauben an den zentriert angeordneten Befestigungslöchern montiert.
Die Schrauben müssen länger als 15 mm sein. Die Befestigungslöcher der Module besitzen kein Gewinde.
Hinweis
Anschlüsse vor Verschmutzung schützen
Schützen Sie während der Montage alle Anschlüsse der Module vor Verschmutzung!Die
Schutzarten IP65, IP66, IP67 (gemäß EN 60529) sind nur gewährleistet, wenn alle An-
schlüsse verkabelt oder verschlossen sind! Nicht benutzte Anschlüsse müssen mit entspre-
chenden Schutzkappen verschlossen werden (Steckersets und Schutzkappen siehe Beck-
hoff-Katalog)!
Hinweis
Kühlplatte
Das Modul EP9214 verfügt auf der Unterseite über eine Kühlplatte. Zur effektiven Ableitung
der entstehenden Verlustleistung muss die Box möglichst flächig auf eine Metallbasis, z.B.
das Maschinenbett geschraubt werden.Wenn nicht gewährleistet ist, dass die Verlustleis-
tung des Moduls über die Kühlplatte abgeführt wird, kann es zur temperaturabhängigen
Selbstabschaltung der Box kommen. Dann wird ein entsprechendes Temperatur-Error-Bit
gesetzt!
Beachten Sie bei der Montage, dass die Feldbusanschlüsse die Gesamthöhe noch vergrößert. Siehe Kapitel
Zubehör.
3.1.3 Anzugsmomente für Steckverbinder
M8-Steckverbinder
Es wird empfohlen die M8-Steckverbinder mit einem Drehmoment von 0,4 Nm festzuziehen.

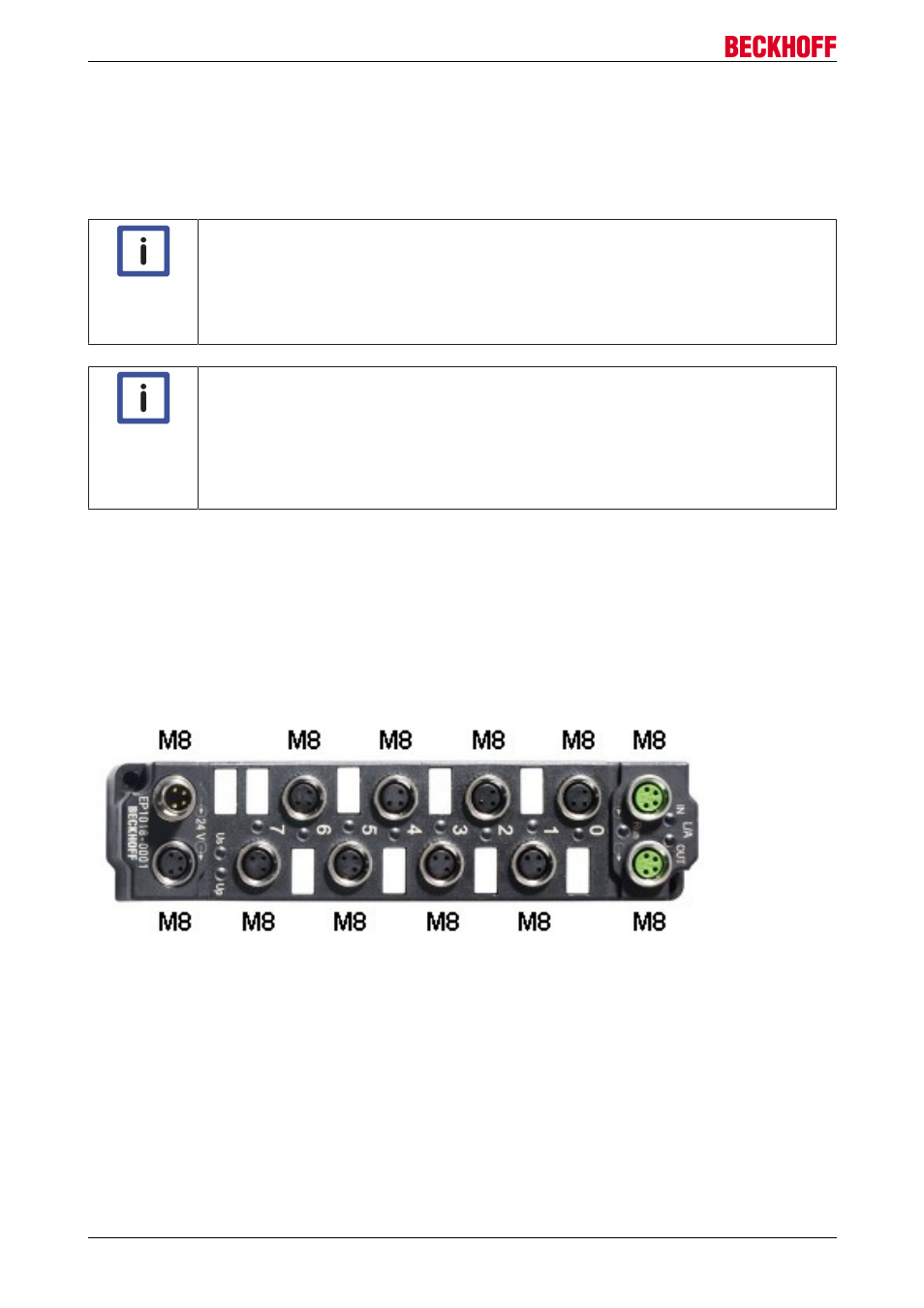

Abb. 7: EtherCAT Box mit M8-Steckverbindern
M12-Steckverbinder
Es wird empfohlen die M12-Steckverbinder mit einem Drehmoment von 0,6 Nm festzuziehen.
