Montage und Verkabelung

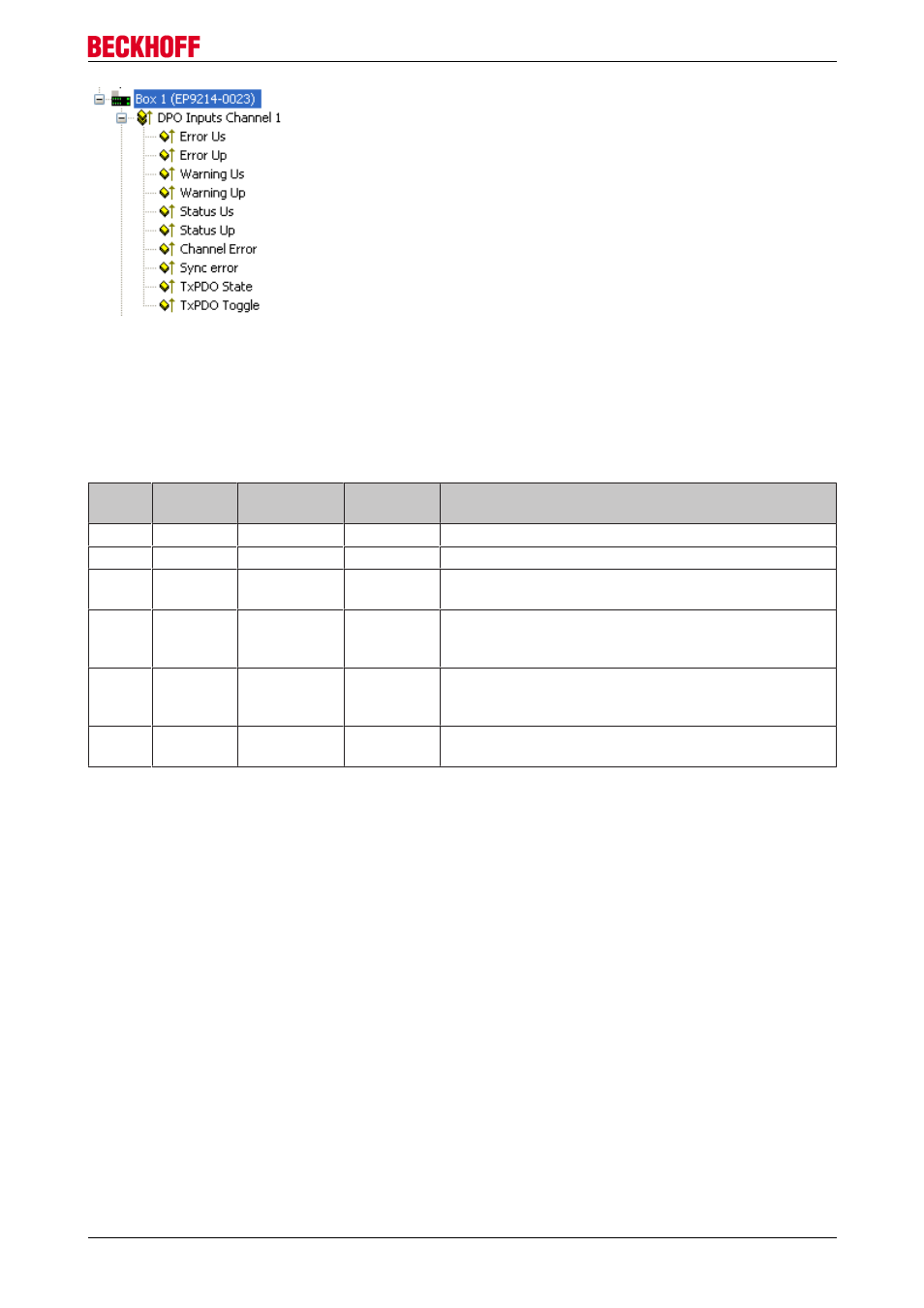

Abb. 23: EP9214 - Status-Bits
Initialisierung
Beim Einschalten der Spannungsversorgung des EP9214 / EP9224 werden als LED-Test zunächst alle
grünen und dann alle roten LEDs kurz eingeschaltet.
Die LED gilt für beide Spannungen/Ströme (Us und Up; OR).
LED
Status
Us / Up
Warning
Error
Us / Up
Beschreibung
Aus
0
0
0
Der Ausgang ist bereit
Grün
1
0
0
Der Ausgang schaltet gerade ein
Grün
1
0
0
Der Ausgang ist eingeschaltet. Normaler
Betriebszustand.
Grün
blinkend
1
1
0
Der Ausgang ist noch in Betrieb, wird aber unter
gleichbleibenden Bedingungen abschalten (Warning
Ux).
Rot
blinkend
0
1
1
Der Ausgang wurde abgeschaltet (Error Ux). Ein
Wiedereinschalten ist noch nicht möglich (20 Sekunden
Wartezeit)
Rot
0
0
1
Der Ausgang ist deaktiviert und kann durch einen Reset
wieder in den Normalzustand versetzt werden.
3.5
Monitoring- und Reset-Kontakte
Die EP9214 verfügt über einen Monitoring-Kontakt (Meldekontakt) und einen Reset-Kontakt. Diese Kontakte
sind auf einen M8-Stecker und eine M8-Buchse herausgeführt.
Die Kontakte dieser M8-Stecker und M8-Buchse sind eins zu eins durchverbunden.
