Inbetriebnahme/Konfiguration

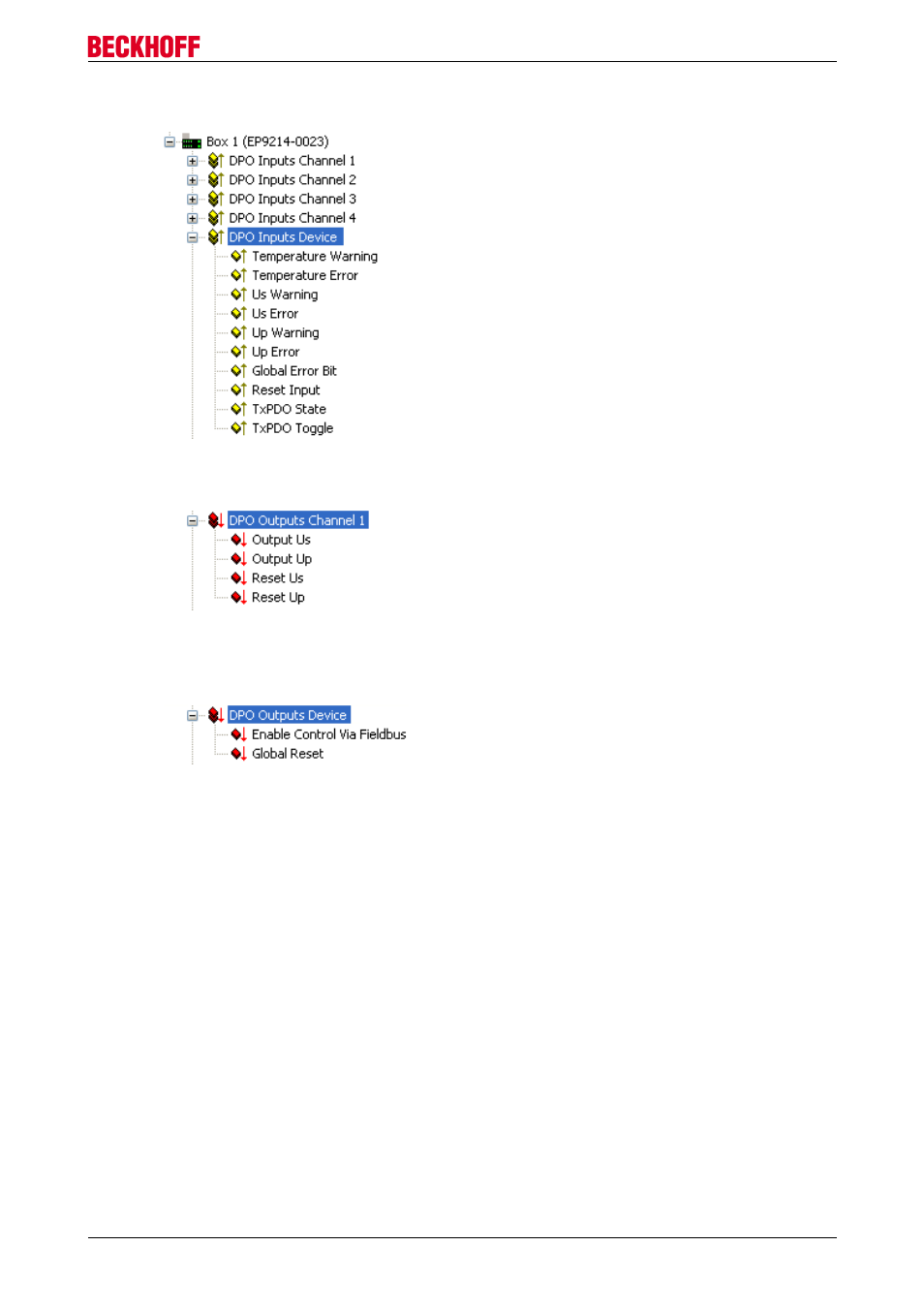

DPO Inputs Device
Die EP9214 verfügt über 4 x 16 Bit Statusdaten der vier
Ausgangskanäle DPO Inputs Channel n.
Anschließend folgt ein Status Wort [ } 26] für das gesamte
Gerät DPO Inputs Device.
Channel Error:
Error Us oder Error Up
Einer der acht Kanäle ist TRUE
DPO Outputs Channel 1 bis 4
Die EP9214 verfügt über 4 x 16 Bit Ausgangsdaten der
vier Ausgangskanäle DPO Outputs Channel n.
Output Us:
TRUE - Einschalten des Ausgangs
FALSE - Ausschalten des Ausgangs
Reset Us:
TRUE - Rücksetzten im Fehlerfall...
DPO Outputs Device
Anschließend folgt ein Status Wort für das gesamte Gerät
DPO Outputs Device.
Enable Control Via Fieldbus:
TRUE - Steuerung aller Ausgänge über den Feldbus / die
PLC
FALSE - automatisches Einschalten abhängig von de
CoE-Einträgen
Global Reset:
Zurücksetzen aller Fehler in der Box
4.6 EP9224-0023
4.6.1 EP9224-0023 - Diagnosefunktionen
4.6.1.1 Besonderheiten der EP9224
Die EtherCAT Box EP9224 bietet alle Basiseigenschaften der EP9214-0023. Darüber hinaus erlaubt sie
tiefer gehende Einstellungen und eine weiter gehende Diagnostik der Ausgangskanäle.
Die Diagnoseinformationen sind entweder direkt in den Prozessdaten sichtbar oder im Fehlerfall per Logfile
logdata.csv auslesbar.
Eine Begrenzung des Summenstroms, als Ergänzung zur Kanalstrombegrenzung der Basisversion EP9214,
lässt sich realisieren.
EP9214-0023 und EP9224-0023 63 Version 2.0.0
