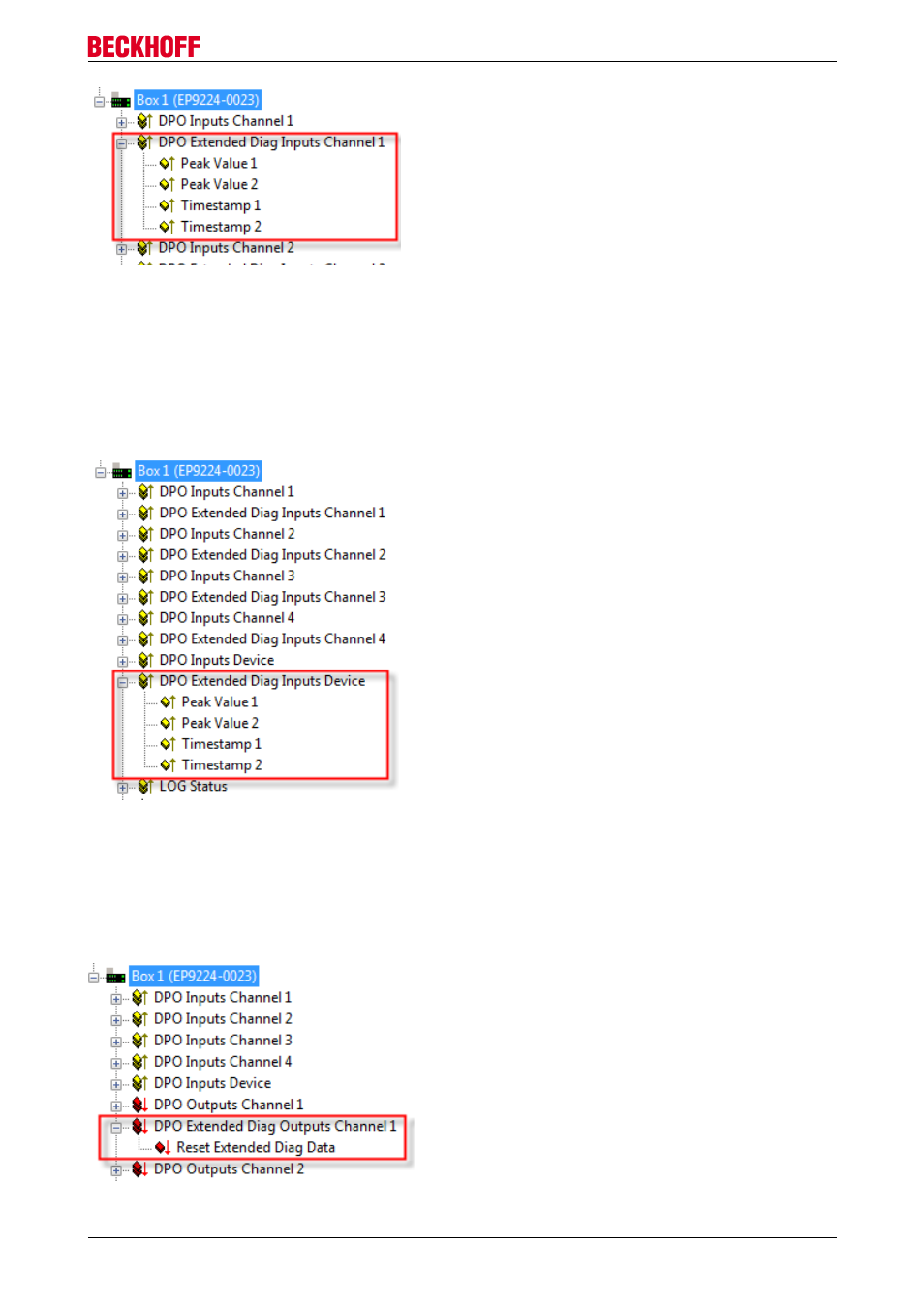

Abb. 50: EP9224 - DPO Extended Diag Inputs Channel 1
DPO Extended Diag Inputs Device
Wie zu jedem Kanal gibt es auch ein DPO Extended Diag Inputs Device für die gesamte EP9224.
Es zeigt kontinuierlich den jeweiligen aktuellen Wert Peak Value n und das genauen Zeitpunkt des
Eintreffens Timestamp n an.
Die Auswahl des auslösenden Ereignisses erfolgt im CoE Objekt F80E:15 bzw. :16.
Abb. 51: EP9224 - DPO Extended Diag Inputs Device
DPO Extended Diag Outputs Channel n
Durch Setzen des Bits Reset Extended Diag Data werden die Daten Peak Value und Timestamp des
jeweiligen Kanals zurückgesetzt.
Das Bit ist Zustands getriggert.
Abb. 52: EP9224 - DPO Extended Diag Outputs Channel 1
