Inbetriebnahme/Konfiguration
Auslösezeit (Abschaltzeit) der Modi
Nennstrom Very fast acting Fast acting Slow acting Time delay
100 % 1 h - - -
110 % 1 h 4 h - -
120 % 7 min 4 h - -
150 % 30 s 30 min 1 h 4 h
210 % 500 ms 20 s 20 s 100 s
275 % 500 ms 1 s 20 s 10 s
300 % 20 ms 100 ms 1 s 3 s
Die Auslösezeit ist abhängig vom eingestellten Nennstrom.
Nach der Abschaltung eines Kanals ist es notwendig diesen nach Beseitigung der Fehlerursache zu
reaktivieren.
Abschaltung der Box durch Übertemperatur
Die EP9214 ist intern gegen Überhitzung abgesichert. Wird eine Temperatur von ca. 75°C erreicht, wird eine
Warnung in die Prozessdaten eingeblendet.

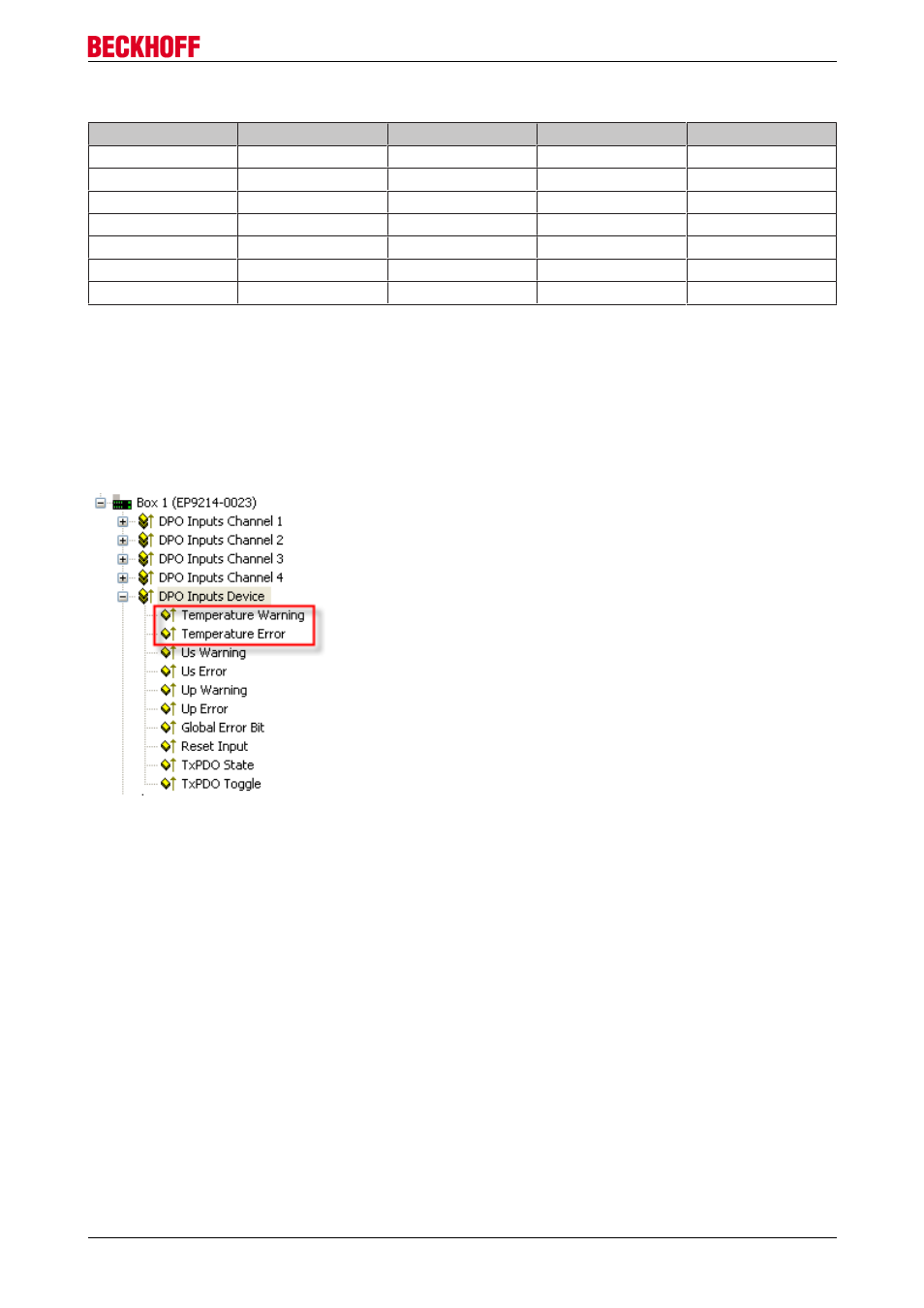

Abb. 42: Temperature Warning und Temperature Error Bit
Bei Erreichen von 85°C werden alle Lastkreise abgeschaltet um die Hardware vor Zerstörung zu schützen.
In dem Fall wird das Temperature Error Bit gesetzt.
Damit die erlaubte Temperatur nicht überschritten wird, ist die Box mit der Rückwand auf eine
wärmeableitende möglichst plane Oberfläche zu montieren.
Abschaltung der Box durch Unterspannung
Da Unterspannung die Funktion der Sicherheitsmechanismen beeinträchtigt, wird ab einer
Eingangsspannung von 21,5 V eine Warnung in den Prozessdaten eingeblendet. Bei Unterschreitung von
18 V werden alle Ausgänge abgeschaltet und das Error Bit gesetzt.
Die Unterspannungserkennung erfolgt unabhängig für Us und Up.
EP9214-0023 und EP9224-0023 43 Version 2.0.0
