Montage und Verkabelung
Sehen Sie dazu auch
2 EtherCAT Box - Zubehör [ } 106]
3.2 EtherCAT
3.2.1 EtherCAT-Anschluss
Für den ankommenden und weiterführenden EtherCAT-Anschluss verfügt
• die EtherCAT Box (EPxxxx) über zwei grün gekennzeichnete M8-Buchsen
• die Koppler Box (FBB-x110) über zwei M12-Buchsen

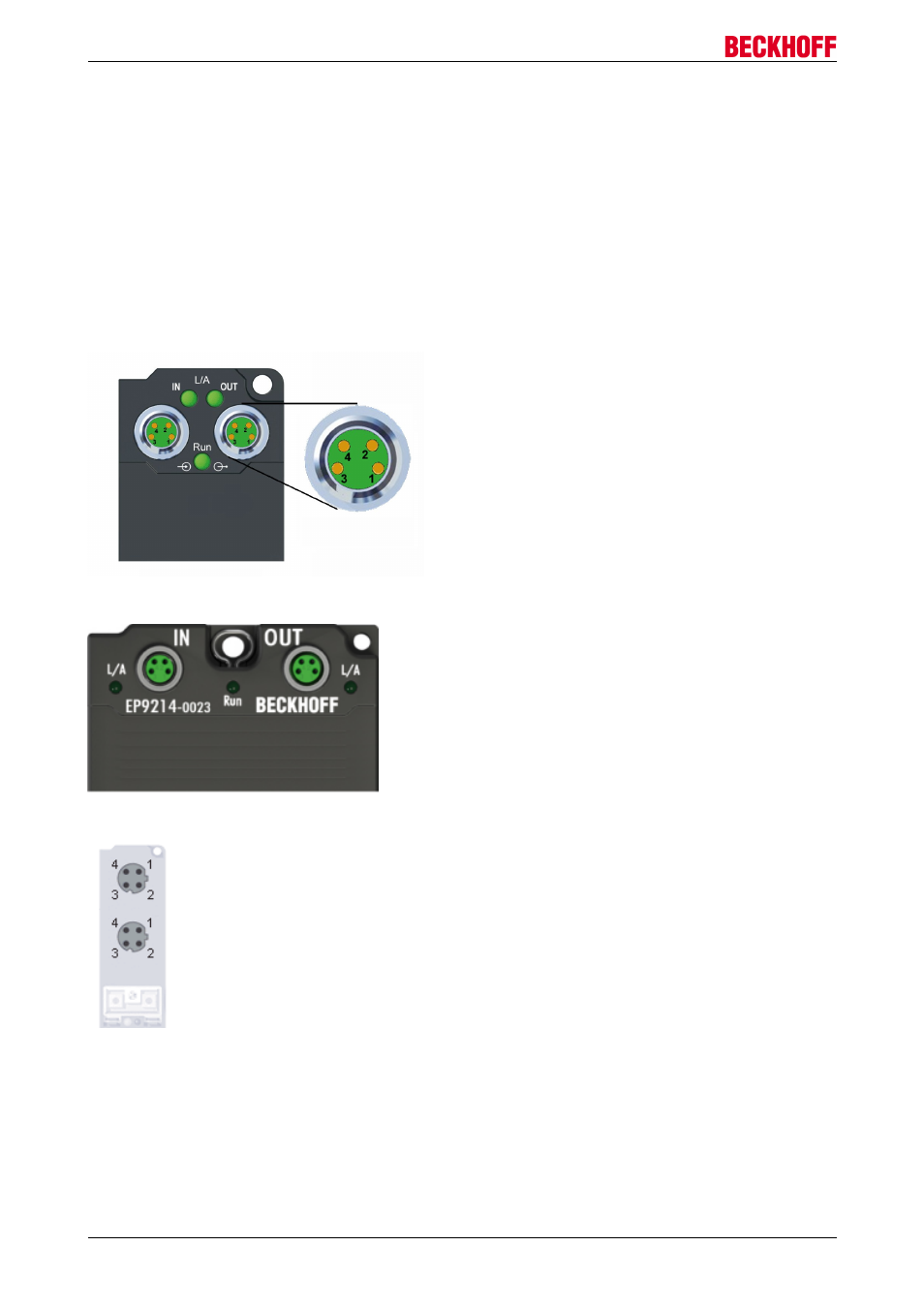

Abb. 11: EtherCAT Box: M8, 30 mm Gehäuse
Abb. 12: EtherCAT Box: M860 mm Gehäuse (am Beispiel EP9214)
Abb. 13: Koppler Box: M12
Belegung
Es gibt verschiedene Standards für die Belegung und Farben bei Steckverbindern und Leitung für Ethernet/
EtherCAT.
EP9214-0023 und EP9224-0023 16 Version 2.0.0
