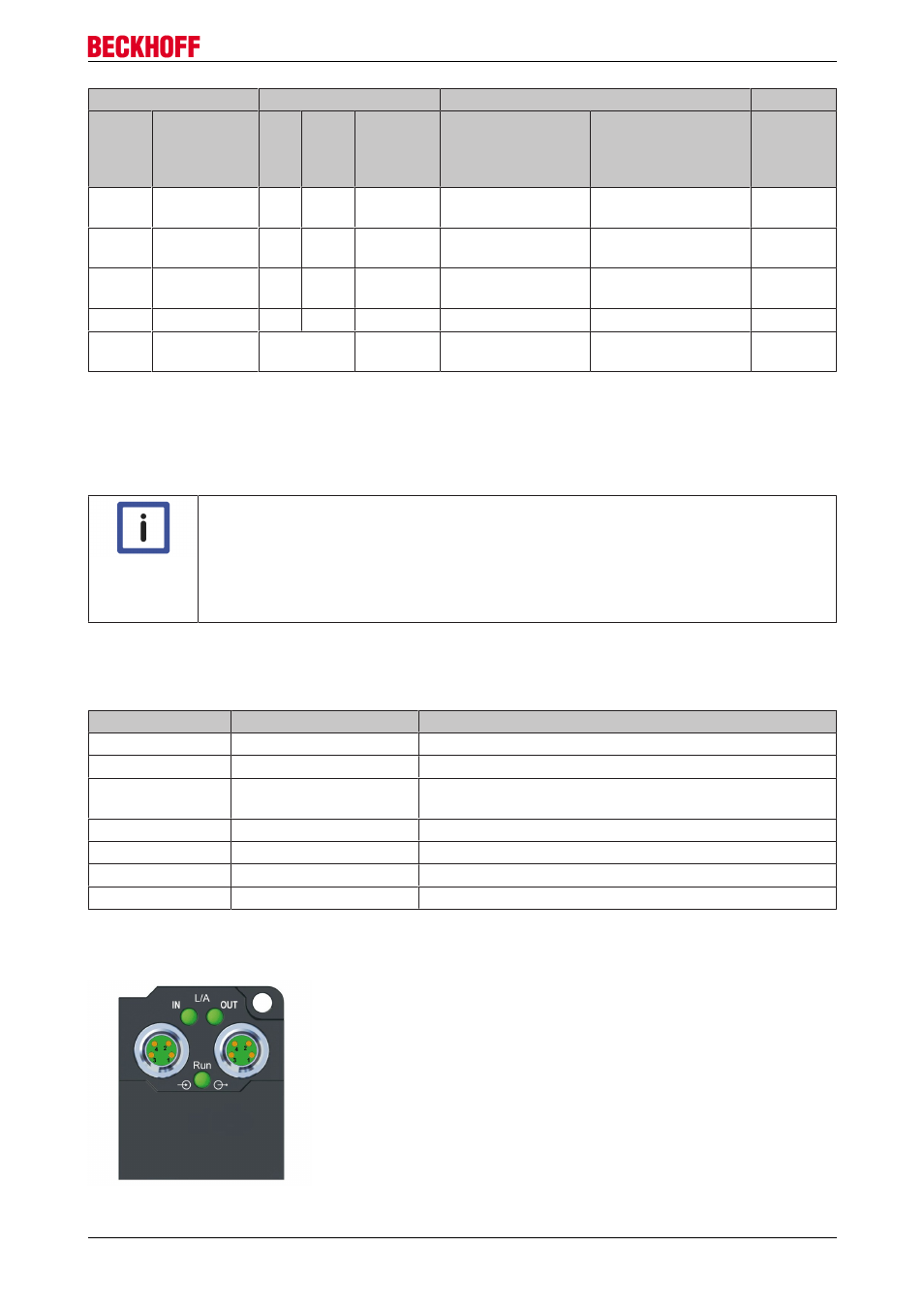

Montage und Verkabelung
Ethernet/EtherCAT Steckverbinder Leitung Norm
Signal Beschrei-
bung M8 M12 RJ45 1 ZB9010, ZB9020,
ZB9030, ZB9032,
ZK1090-6292,
ZK1090-3xxx-xxxx ZB9031 und alte Ver-
sionen
von ZB9030, ZB9032,
ZK1090-3xxx-xxxx TIA-568B
Tx + Transmit Data
+ Pin 1 Pin 1 Pin 1 gelb 2 orange/weiß 3 weiß/
orange
Tx - Transmit
Data- Pin 4 Pin 3 Pin 2 orange 2 orange 3 orange
Rx + Receive Data
+ Pin 2 Pin 2 Pin 3 weiß 2 blau/weiß 3 weiß/grün
Rx - Receive Data- Pin 3 Pin 4 Pin 6 blau 2 blau 3 grün
Shield Abschirmung Gehäuse Schirmblec
h Schirm Schirm Schirm
1 ) farbliche Markierungen nach EN 61918 im vierpoligen RJ45-Steckverbinder ZS1090-0003
2 ) Aderfarben nach EN 61918
3 ) Aderfarben
Hinweis
Anpassung der Farbkodierung für die Leitungen ZB9030, ZB9032 und
ZK1090-3xxxx-xxxx (mit M8-Steckverbindern)
Zur Vereinheitlichung wurden die gängigen Leitungen ZB9030, ZB9032 und ZK1090-3xxx-
xxxx, also die mit M8-Steckverbindern vorkonfektionierten Leitungen auf die Farben der
EN61918 umgestellt (gelb, orange, weiß, blau). Es sind also verschiedene Farbkodierun-
gen im Umlauf. Die elektrischen Eigenschaften sind aber absolut identisch!
EtherCAT-Steckverbinder
Die folgenden Steckverbinder sind für den Einsatz in EtherCAT-Systemen von Beckhoff lieferbar.
Bezeichnung Steckverbinder Kommentar
ZS1090-0003 RJ45 vierpolig, IP20, feldkonfektionierbar
ZS1090-0004 M12-Stecker vierpolig, IP67, feldkonfektionierbar
ZS1090-0005 RJ45 achtpolig, IP20, feldkonfektionierbar,
für Gigabit-Ethernet geeignet
ZS1090-0006 M8-Stecker vierpolig, IP67, feldkonfektionierbar, für ZB903x Kabel
ZS1090-0007 M8-Buchse vierpolig, IP67, feldkonfektionierbar, für ZB903x Kabel
ZS1090-1006 M8-Stecker vierpolig, IP67, feldkonfektionierbar bis OD = 6.5 mm
ZS1090-1007 M8-Buchse vierpolig, IP67, feldkonfektionierbar bis OD = 6.5 mm
3.2.2 EtherCAT-LEDs
Abb. 14: EtherCAT-LEDs
