Inbetriebnahme/Konfiguration
4.5.2 EP9214-0023 - Prozessabbild

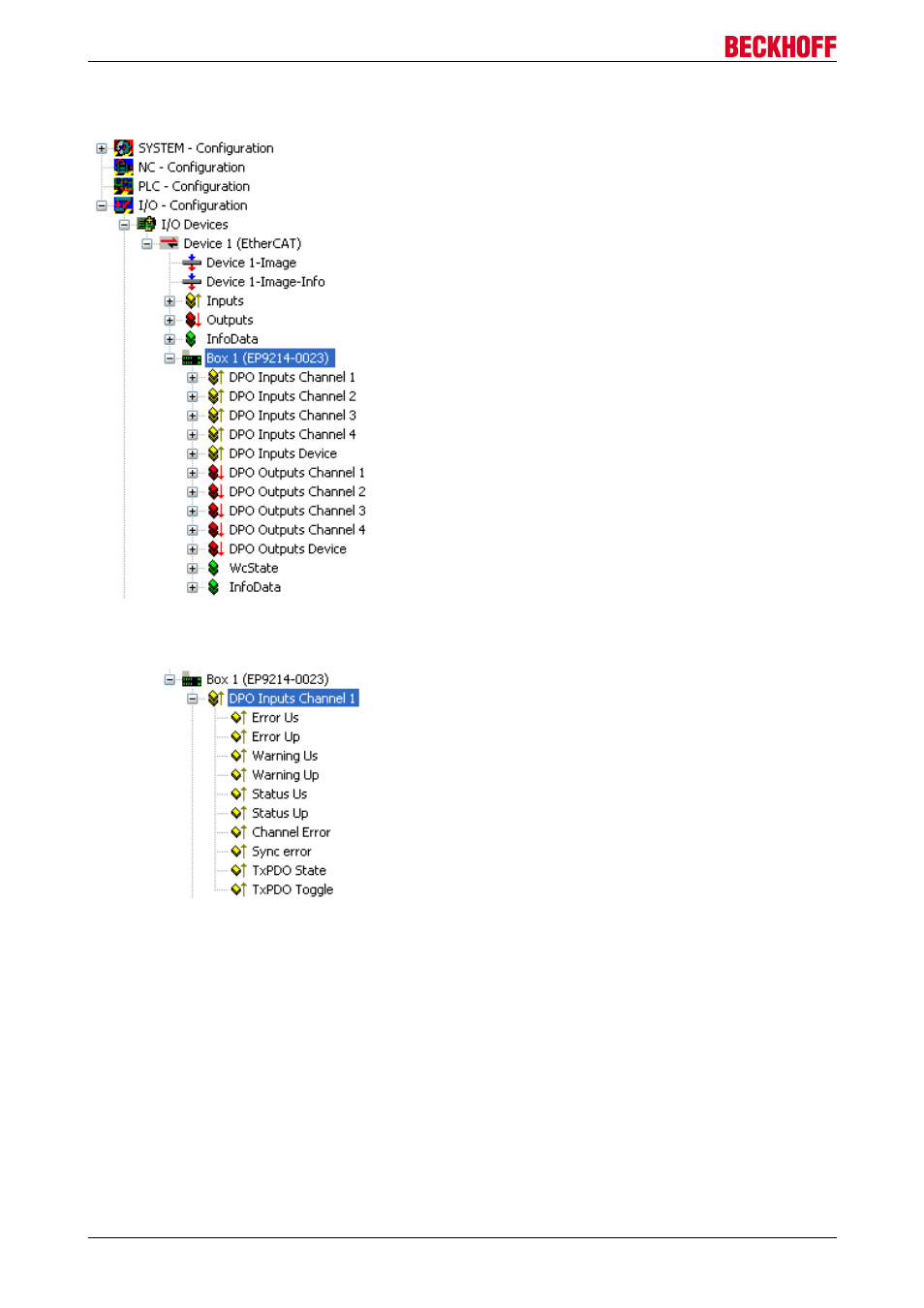

Die EP9214 verfügt über 4 x 16 Bit Statusdaten der vier
Ausgangskanäle DPO Inputs Channel n.
Anschließend folgt ein Status Wort für das gesamte Gerät
DPO Inputs Device.
Im Ausgangsbereich gibt es 4 x 16 Bit Ausgangsdaten der
vier Ausgangskanäle DPO Outputs Channel n.
Es folgt ein Ausgangs Wort für das gesamte Gerät DPO
Outputs Device.
WcState und InfoData sind Standard EtherCAT System
Variablen.
DPO Inputs Channel 1 bis 4
Die vier Kanäle verfügen jeweils über Statusbits zur
Anzeige des aktuellen Kanalzustands:
siehe Status LEDs [ } 26]
Channel Error:
Error Us oder Error Up ist TRUE
