Produktübersicht
2.2 EP9214 - Einführung

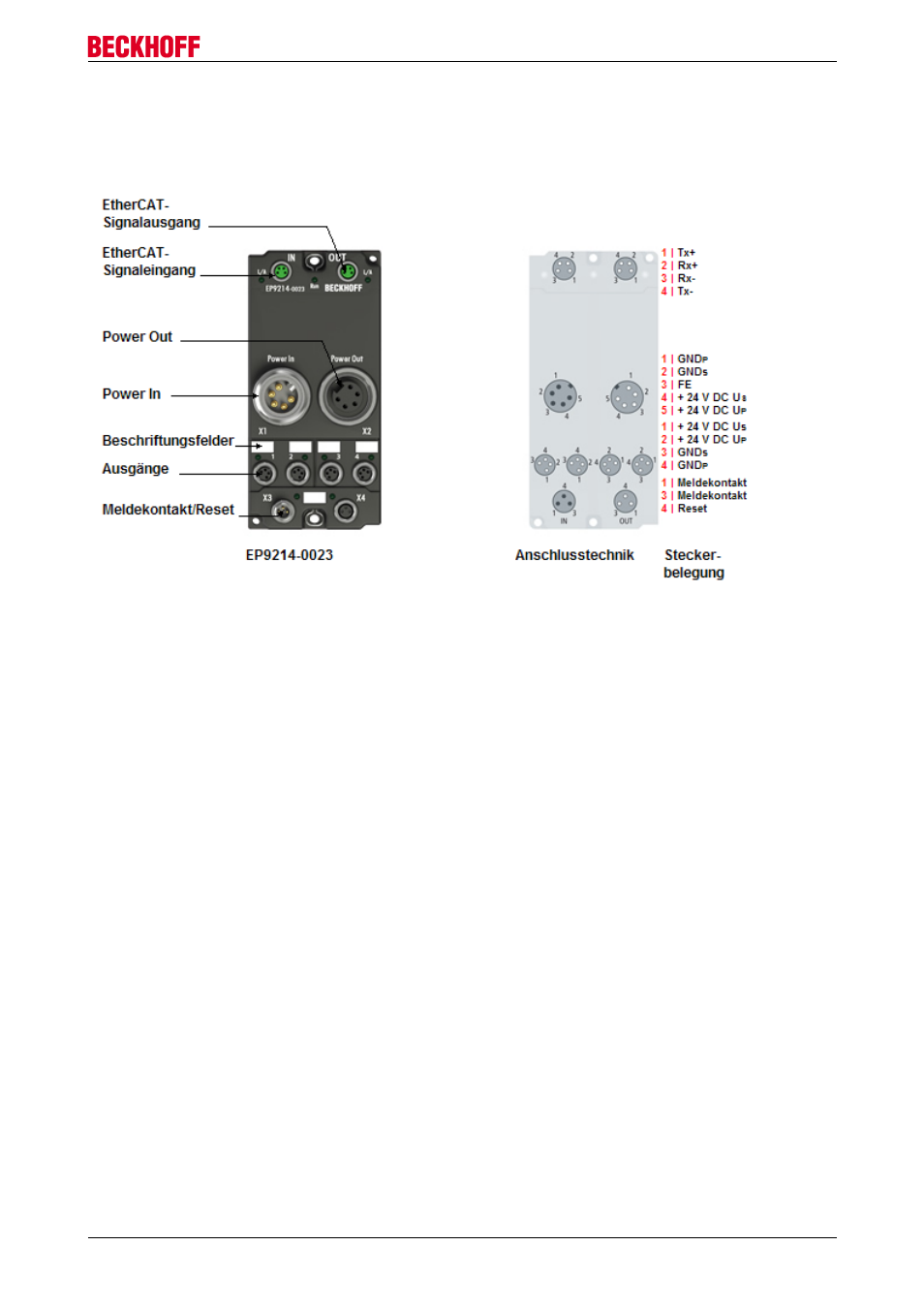

Abb. 4: EP9214
Powerverteilung für EtherCAT Box (24 V
DC
)
Die EP9214-0023 ermöglicht den Anschluss von vier Stromversorgungszweigen. In jedem Zweig wird der
Stromverbrauch für Steuerspannung U
S
und Peripheriespannung U
P
überwacht, begrenzt und ggf.
abgeschaltet.
Die Versorgung der Powerverteilung erfolgt über einen 7/8"-Stecker mit bis zu 16 A (je Us/Up). Über eine
Weiterleitung können mehrere Module kaskadiert werden. Im Falle eines Kurzschlusses auf einem der vier
Ausgänge wird dieser abgeschaltet. Dabei bleibt die Versorgung der anderen Zweige erhalten. Die
Abschaltung bzw. Regelung erfolgt so, dass auch die Eingangsspannung nicht unter 21 V einbricht und
andere Teilnehmer durch eine Unterspannung am Netzteil herunterfahren.
Beim Aufstarten ist auch das Zuschalten von Verbrauchern mit großen Kapazitäten problemlos möglich.
Über das EtherCAT-Interface können die Diagnosemeldungen der einzelnen Kanäle vom Master gelesen
werden. Unabhängiges Ein- und Ausschalten einzelner Verbraucherzweige über den EtherCAT-Master ist
ebenfalls möglich.
Im Auslieferungszustand sind die acht Ausgänge der Box (je viermal Us resp. Up), eingeschaltet, sodass
auch ein Betrieb ohne EtherCAT möglich ist!
Nach einem Fehler und darauffolgendem Abschalten eines Kanals, bleibt der Kanal nach dem Aus- und
Wiedereinschalten der EP9214 abgeschaltet und muss aktiv durch den EtherCAT-Master oder einen
Hardware-Reset an der Box (unterer M8-Steckverbinder) zurückgesetzt werden.
