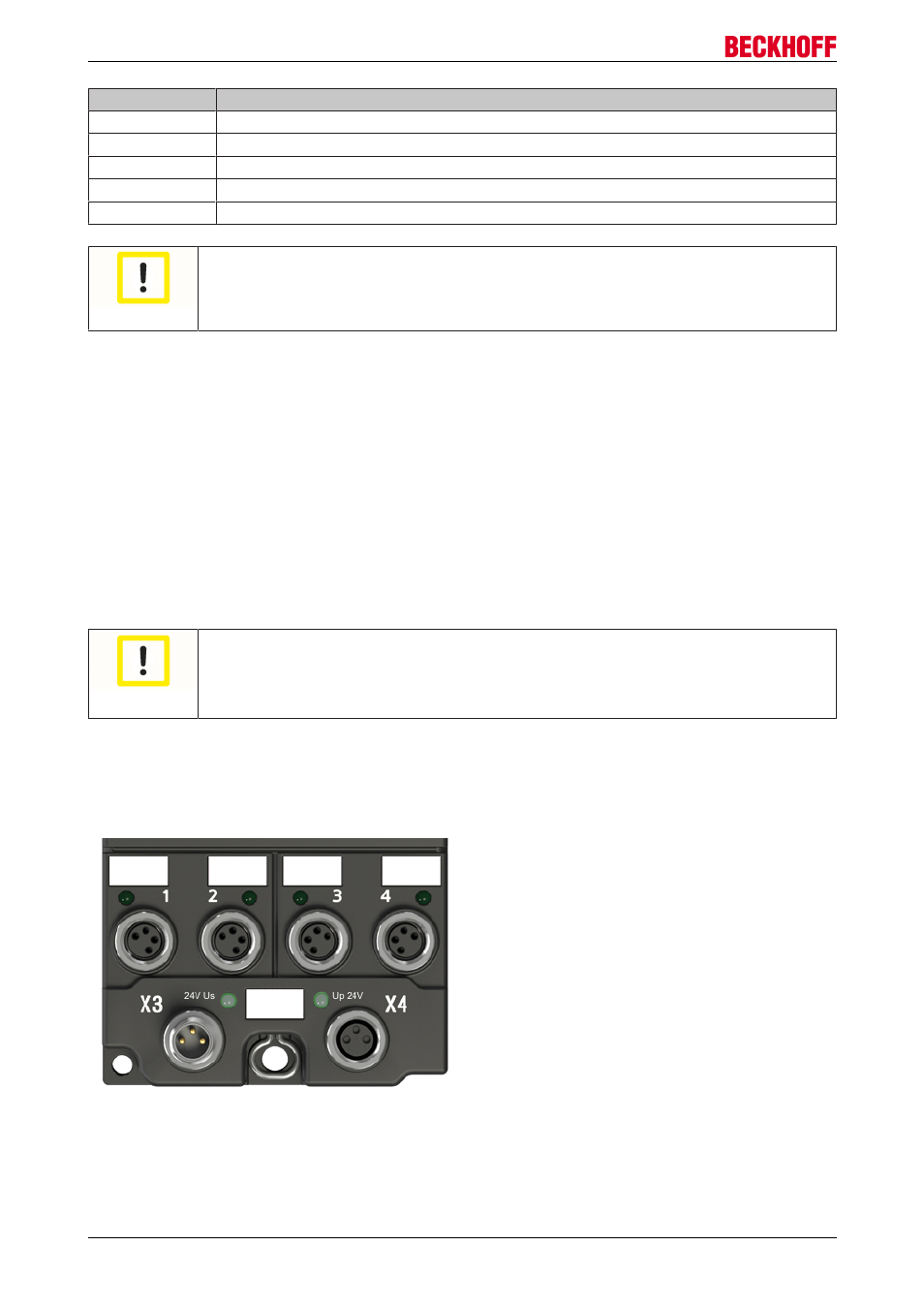

BECKHOFF EP9214-0023 - Handbuch (Seite 20)

Montage und Verkabelung
Kontakt Spannung
1 GND Up
2 GND Us
3 FE (Funktionserde), (auch oberer und unterer Drahtbügel der Mittenverschraubung)
4 Steuerspannung Us, +24 V
DC
5 Peripheriespannung Up, +24 V
DC
Achtung
Power-Ausgang nicht mit EtherCAT-Anschluss verwechseln!
Verbinden Sie die Powerkabel (M8, 24 V
DC
) nie mit den grün gekennzeichneten EtherCAT-
Buchsen der EtherCAT Box Module. Dies kann die Zerstörung der Module verursachen!
Steuerspannung Us: 24 V
DC
Aus der 24 V
DC
Steuerspannung Us werden der Feldbus und die Prozessor-Logik versorgt. Die
Steuerspannung ist galvanisch von Feldbusteil getrennt.
Peripheriespannung Up: 24 V
DC
Die Peripheriespannung Up wird überwacht, an die Power-Ausgänge geleitet, aber in der EP9214 nicht
verwendet.
Weiterleitung der Versorgungsspannungen
Die Power-Anschlüsse Power In und Power Out sind im Modul gebrückt. Somit können auf einfache Weise
die Versorgungsspannungen Us und Up von EtherCAT Box zu EtherCAT Box weitergereicht werden.
Achtung
Maximalen Strom der 7/8" Steckverbinder beachten!
Beachten Sie auch bei der Weiterleitung der Versorgungsspannungen Us und Up, dass je-
weils der für die 7/8"-Steckverbinder maximal zulässige Strom von 16 A / 40°C nicht über-
schritten wird!
3.3.2 Power-LEDs
Status-LEDs für die Spannungsversorgung
