Inbetriebnahme/Konfiguration
DPO Extended Diag Outputs Device
Durch Setzen des Bits Reset Extended Diag Data werden die Daten Peak Value und Timestamp des Moduls
zurückgesetzt.
Das Bit ist Zustands getriggert.

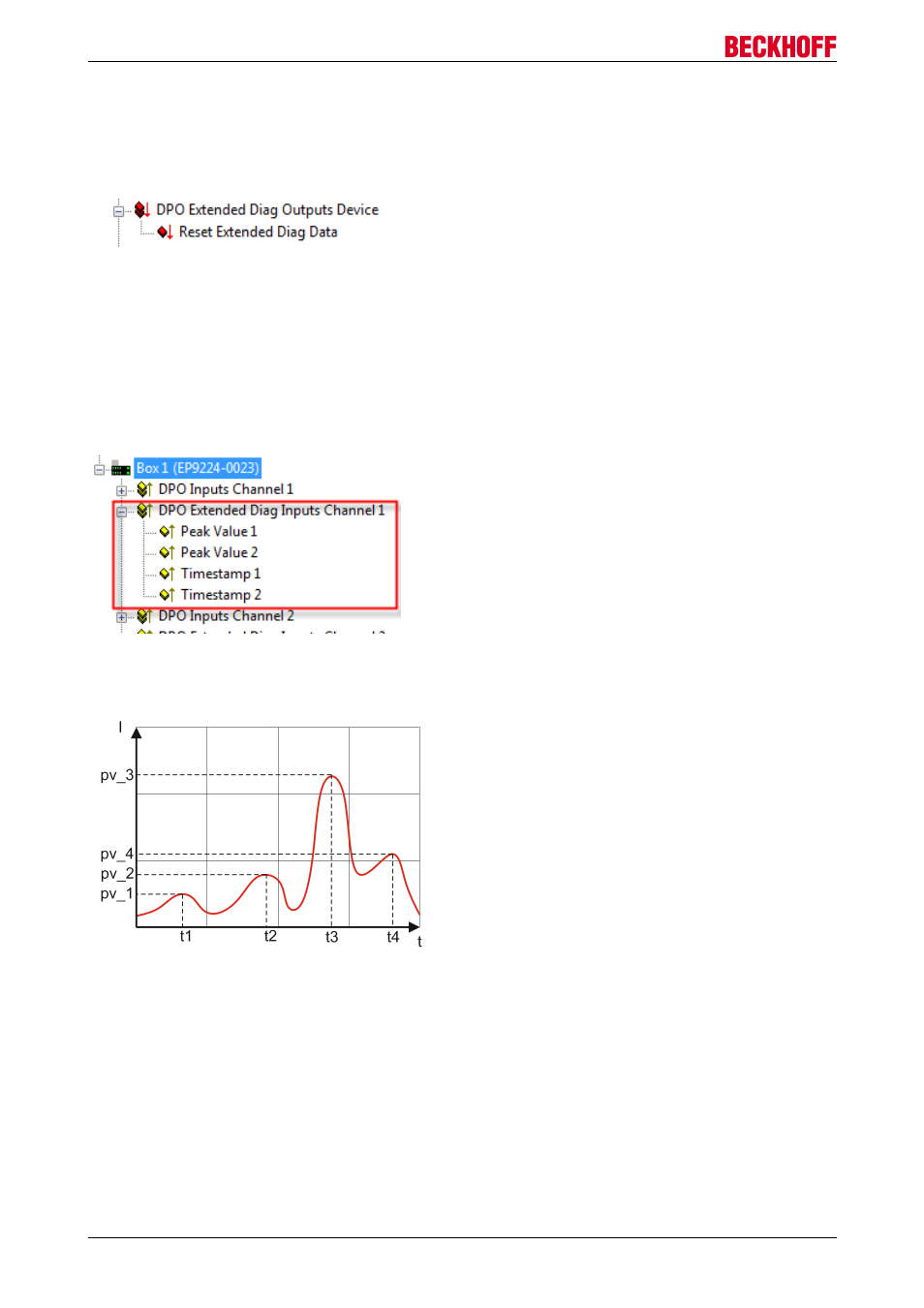

Abb. 53: EP9224 - DPO Extended Diag Outputs Device
4.6.1.4 Timestamp / Trigger der EP9224
Über die Einstellung Timestamp / Trigger lassen sich, abhängig vom Triggerkriterium im CoE 80n0:15 und
16, die letzten Min/Max-Werte Peak Value n und der jeweilige Zeitstempel Timestamp n dazu darstellen
bzw. aufzeichnen.
Prozessdaten
Abb. 54: EP9224 - Prozessdaten
Peak value / Timstamp
Abb. 55: EP9224 - Peak value / Timstamp
Bei jedem Über-/Unterschreiten des momentan gespeicherten Wertes in Peak Value n wird der aktuelle
Wert und der dazugehörige Timestamp gesetzt.
Damit wird z.B. im o.a. Fall bei Einstellung Maximum Current Us der Wert pv_3 mit dem Timestamp t3 in den
Prozessdaten angezeigt.
Auswahl des Trigger-Kriteriums
Einstellungen je Ausgangskanal
Zur Auswahl muss das Objekt 80n0:15 bzw. 16 angepasst werden.
