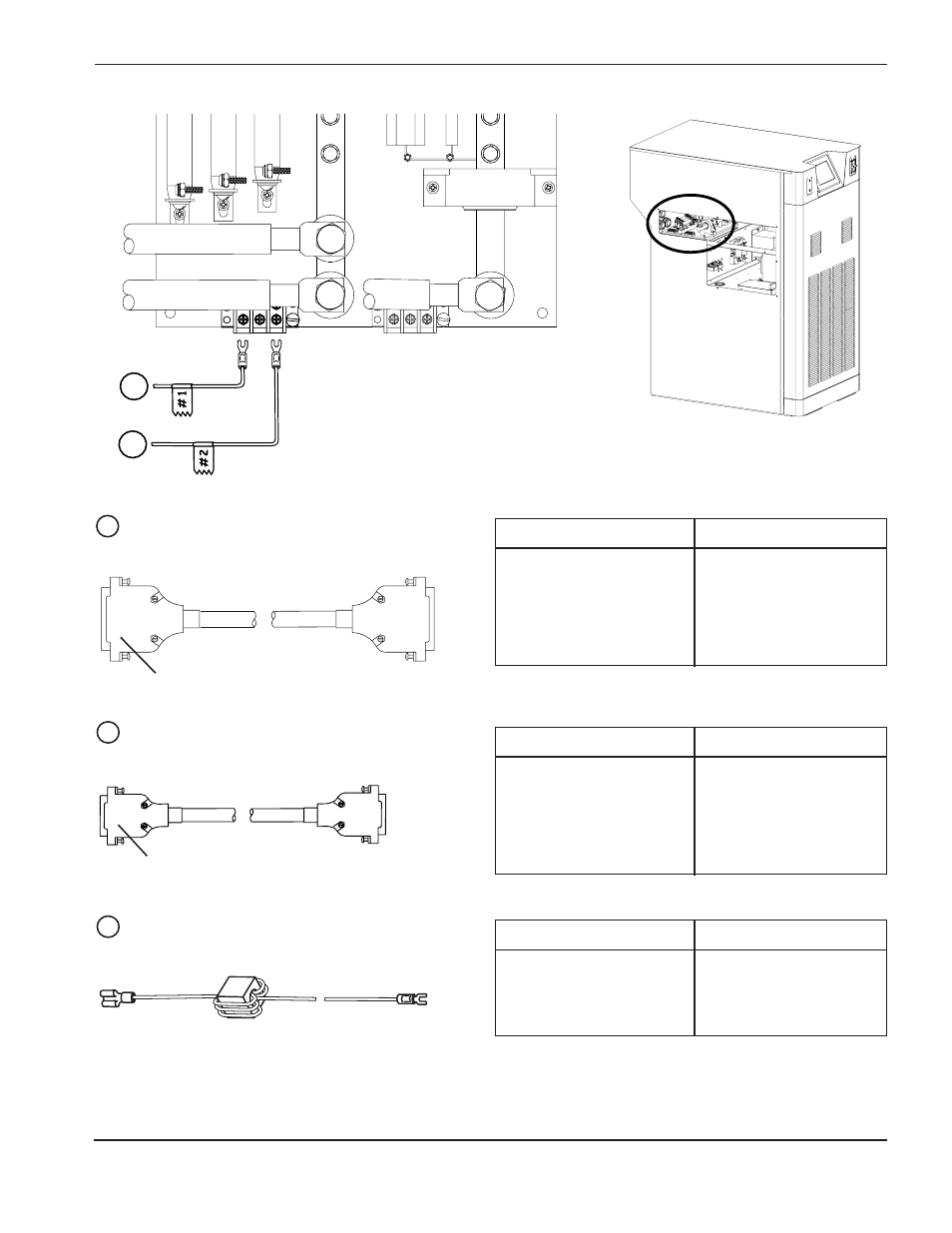

2-BRENNER-INSTALLATION
HyPerformance HD4070 Betriebsanleitung 3B-17
4070.26E
23a
23b
Kabel – Höhenverstellungs-Interface
Signalinformationen siehe nächste Seite.
21
1X6 /1X8
1X7 /1X9
Kabel – Motorantrieb
Signalinformationen siehe nächste Seite.
22
Ohmscher Kontaktdraht 23
Steckerverbindung
(Buchse)
Steckerverbindung
(Stifte)
Teile-Nr. Länge
123209 1.5 m (5 ft.)
123210 3 m (10 ft.)
123211 4.6 m (15 ft.)
123212 6.1 m (20 ft.)
123022 7.6 m (25 ft.)
123213 9.1 m (30 ft.)
123214 10.6 m (35 ft.)
Teile-Nr. Länge
123215 12.2 m (40 ft.)
123216 13.7 m (45 ft.)
123023 15.2 m (50 ft.)
123217 23 m (75 ft.)
123218 30.5 m (100 ft.)
123219 38 m (125 ft.)
123220 45.6 m (150 ft.)
Teile-Nr. Länge
123197 1.5 m (5 ft.)
123198 3 m (10 ft.)
123199 4.6 m (15 ft.)
123200 6.1 m (20 ft.)
123020 7.6 m (25 ft.)
123201 9.1 m (30 ft.)
123202 10.6 m (35 ft.)
Teile-Nr. Länge
123203 12.2 m (40 ft.)
123204 13.7 m (45 ft.)
123021 15.2 m (50 ft.)
123205 23 m (75 ft.)
123206 30.5 m (100 ft.)
123207 38 m (125 ft.)
123208 45.6 m (150 ft.)
Teile-Nr. Länge
123542 3 m (10 ft.)
123543 6.1 m (20 ft.)
123544 7.6 m (25 ft.)
123545 9.1 m (30 ft.)
Teile-Nr. Länge
123546 12.2 m (40 ft.)
123547 15.2 m (50 ft.)
123548 23 m (75 ft.)
123549 30.5 m (100 ft.)
123550 45.6 m (150 ft.)
