SPEZIFIKATIONEN
HyPerformance HD4070
Betriebsanleitung
2-13
Höhenverstellung für X-Y-Maschinen-Option

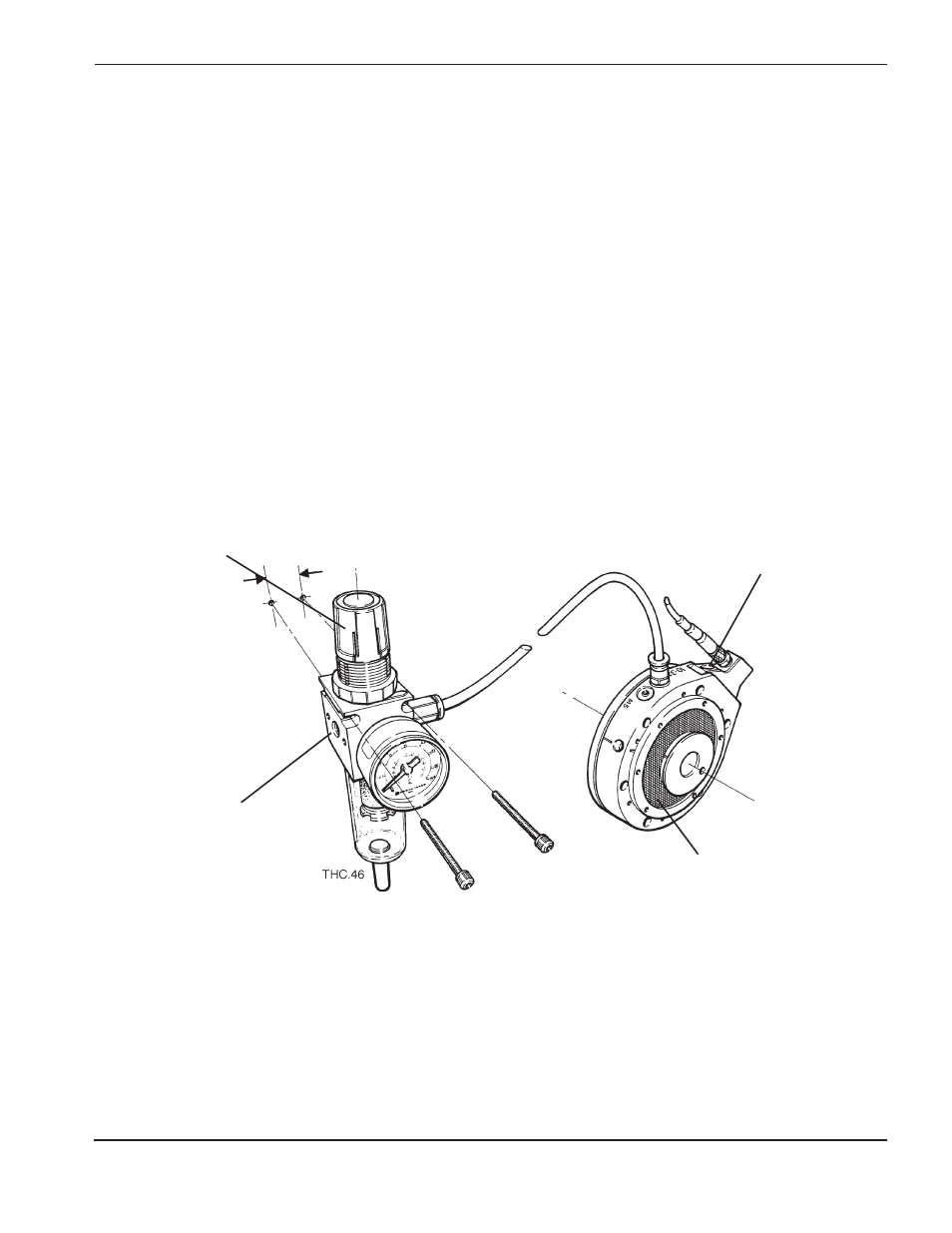

X-Y-Abschaltdose
Elektrische Anforderungen
Druckwächter..........................................................................................CNC-Notschalter-Betriebsspannung
Abschaltdose-Steuerfunktion
Druckluft..................................................................................................max. 6,9 bar
Größe
Abschaltdosebreite .................................................................................97 mm
Abschaltdosehöhe (Dicke)......................................................................57 mm
Luftfilter / Höhe Druckregler....................................................................179 mm
Luftfilter / Breite Druckregler ...................................................................40 mm
Luftfilter / Tiefe Druckregler (vom Manometer bis nach hinten) ..............79 mm
Gewicht
Abschaltdoseeinheit................................................................................0,86 kg
Luftfilter / regler.......................................................................................0,45 kg
Druckwächter
Abschaltdose
Drucklufteinlaß
Luftfilter/-regler
