2-BRENNER-INSTALLATION
3B-4 HyPerformance HD4070 Betriebsanleitung

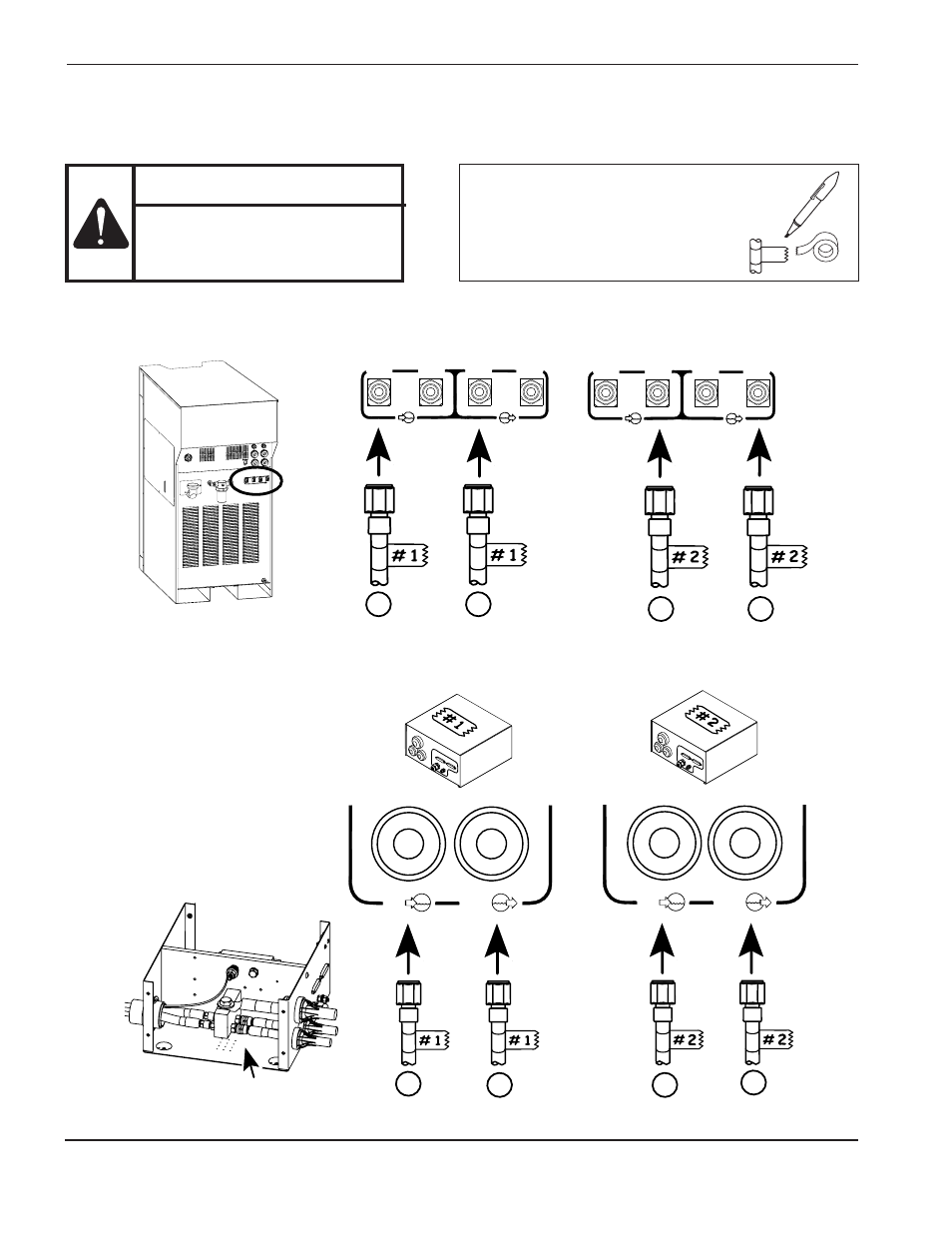

Installation der Kühlmittelschläuche
IGN
CSL 2
IGN
CSL 2
IGN
CSL 1
IGN
CSL 1
IGN
CSL 2
IGN
CSL 2
IGN
CSL 1
IGN
CSL 1
4070.04B
In Out In Out
12a 11 a
12a 11 a
12a 11 a 12a 11 a
Brenner Nr. 1 Brenner Nr. 2
Rot Grün
Grün Rot Grün Rot
Grün Rot
WARNUNG
Über Kreuz verlaufende Rücklauf-
schläuche können katastrophales
Brennerversagen verursachen.
Installationshinweise
Schläuche und Zündkonsolen für
Brenner Nummer 1 und Brenner
Nummer 2 markieren.
Wichtig: Ein Überbrückungsschlauch muss an Ort und Stelle bleiben, wenn die Anlage mit einem Brenner
betrieben wird. Das Kühlmittel fließt heraus, wenn der Überbrückungsschlauch nicht an seinem Platz ist. Siehe
Seite 3A-4 bezüglich der Position des Überbrückungsschlauches.
