ANHANG E – COMMAND-BRENNERHÖHENSTEUERUNG UND CNC-SOFTWARE
HyPerformance HD4070 Betriebsanleitung e-9
Mehrfachmaschinen-Konfiguration
Es können bis zu 8 Anlagen in Reihe verbunden werden.
Jede Stromquelle erhält eine ID-Nummer, indem die Dipp-Schalter, wie auf der nächsten Seite gezeigt, eingestellt
werden.
Die Reihe muss beendet werden, indem Schalter-Nr. 4 an der letzten Maschine in der Reihe in EIN-Position
gestellt wird.
CNC-Steuerung
Stromquelle
HD4070
ID = 0
Bestimmt durch Dipp-Schalter
ID = 2
Bestimmt durch Dipp-Schalter
ID = 1
Bestimmt durch Dipp-Schalter
RS422 TX
RS422 RX
RS422 TX
RS422 RX
RS422 TX
RS422 RX
RS422 RX
RS422 TX

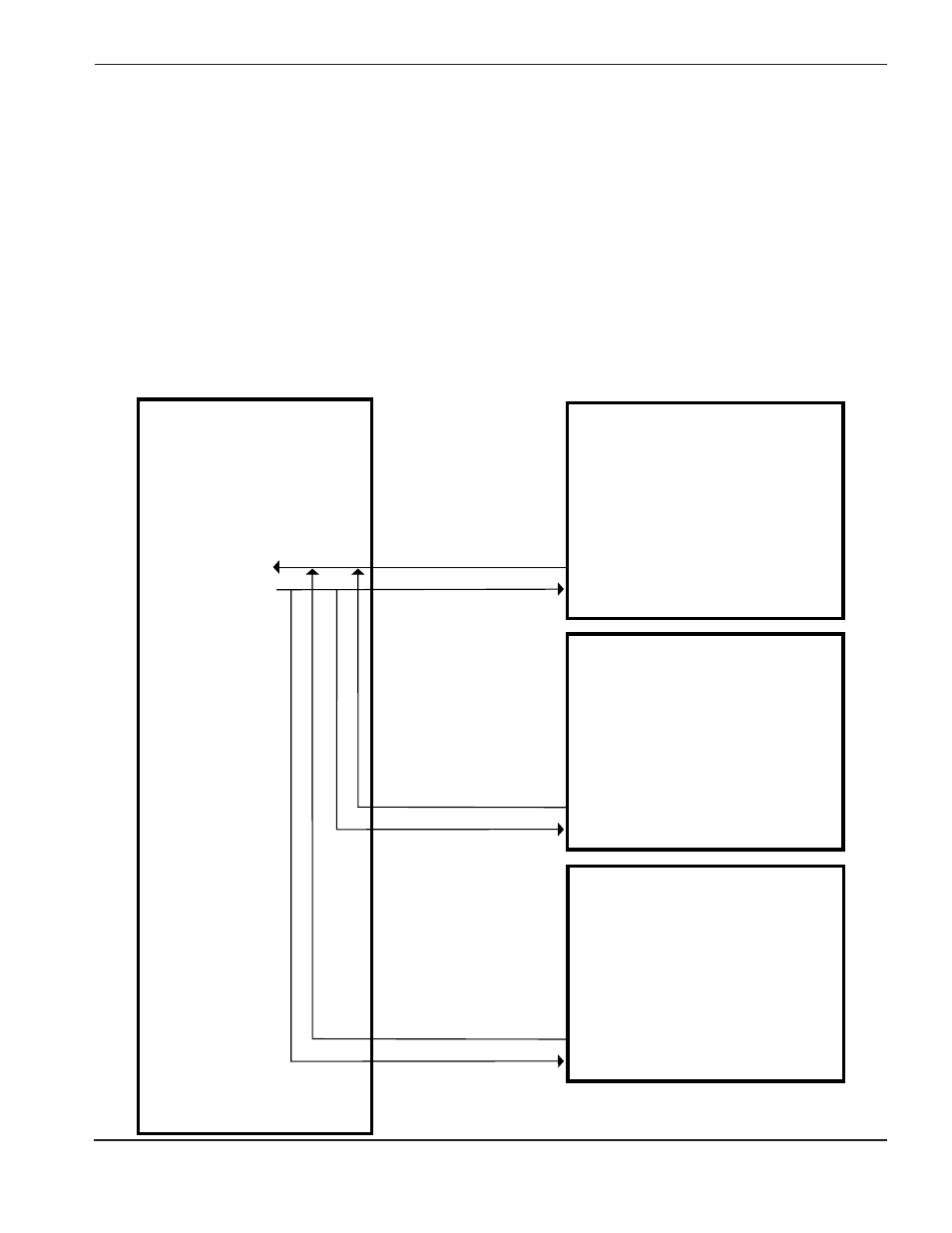

RS-422 Multidrop-Interface an HD4070-Mehrfachanlagen
Beendigungswiderstand
durch Dipp-Schalter
