2-BRENNER-INSTALLATION
HyPerformance HD4070 Betriebsanleitung 3B-11

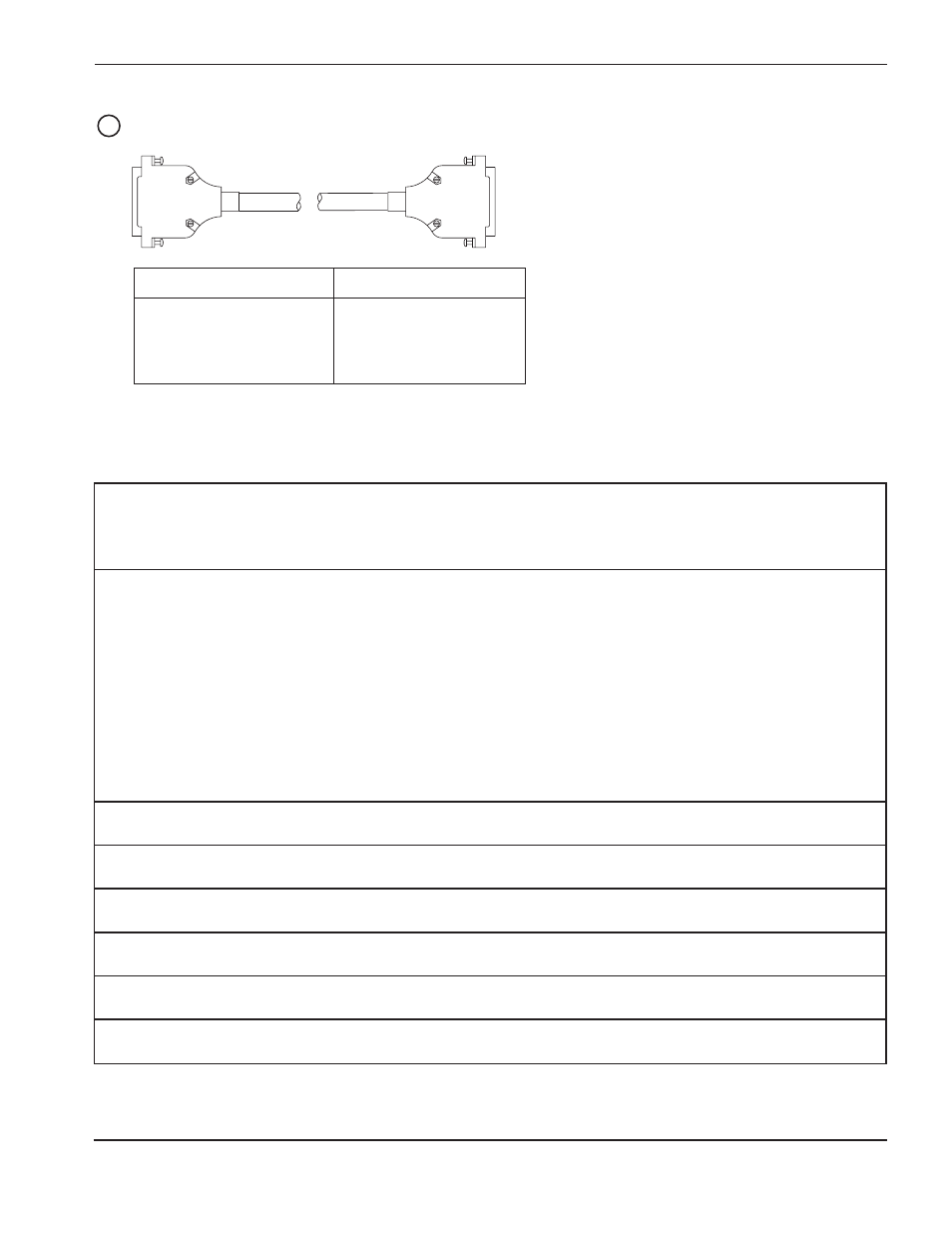

Kabel – von der Gaskonsole zur Zündkonsole 16
KABELVERLAUFSLISTE
Eingang/
Signalbezeichnung 2X1 Farbe 3X3/4 Funktion Ausgang
Nicht verwendet 13 Grau 13
Nicht verwendet 25 Braun 25
Nicht verwendet 12 Rot 12
Nicht verwendet 24 Gelb 24
Nicht verwendet 11 Rot 11
Nicht verwendet 23 Blau 23
Nicht verwendet 10 Rot 10
Nicht verwendet 22 Grün 22
Nicht verwendet 9 Rot 9
Nicht verwendet 21 Weiß 21
Nicht verwendet 8 Red 8
Nicht verwendet 20 Orange 20
Nicht verwendet 7 Schwarz 7
Lüftung-120 VAC Rückstrom 19 Braun 19 versorgt das Lüftungs-Solenoid mit Strom Ausgang
Lüftung-120 VAC 6 Schwarz 6 Ausgang
Plasma-Betriebsdurchfluss-120 VAC Rückstrom 18 Gelb 18 versorgt das Plasma-Betriebsdurchfluss- Ausgang
Plasma-Betriebsdurchfluss-120 VAC 5 Schwarz 5 Solenoid mit Strom Ausgang
Plasma-Vorströmung-120 VAC Rückstrom 17 Blau 17 versorgt das Plasma-Vorströmungs-Solenoid Ausgang
Plasma-Vorströmung-120 VAC 4 Schwarz 4 mit Strom Ausgang
Sekundär-Betriebsdurchfluss-120 VAC Rückstrom 16 Grün 16 versorgt das Sekundär-Betriebsdurchfluss-m Ausgang
Sekundär-Betriebsdurchfluss-120 VAC 3 Schwarz 3 Solenoid mit Stro Ausgang
Sekundär-Vorströmung-120 VAC Rückstrom 15 Weiß 15 versorgt das Sekundär-Vorströmungs-Solenoid Ausgang
Sekundär-Vorströmung-120 VAC 2 Schwarz 2 mit Strom Ausgang
Zündvorrichtung-120 VAC Rückstrom 14 Rot 14 versorgt die Zündvorrichtung mit Strom Ausgang
Zündvorrichtung-120 VAC 1 Schwarz 1 Ausgang
2X1 3X3/4
Teile-Nr. Länge
123446 3 m (10 ft)
123447 6 m (20 ft)
123448 7.5 m (25 ft)
123449 9 m (30 ft)
123450 12 m (40 ft)
Teile-Nr. Länge
123512 15 m (50 ft)
123559 18 m (60 ft)
123513 23 m (75 ft)
123514 30.5 m (100 ft)
