1-BRENNER-INSTALLATION
3A-22
HyPerformance HD4070
Betriebsanleitung

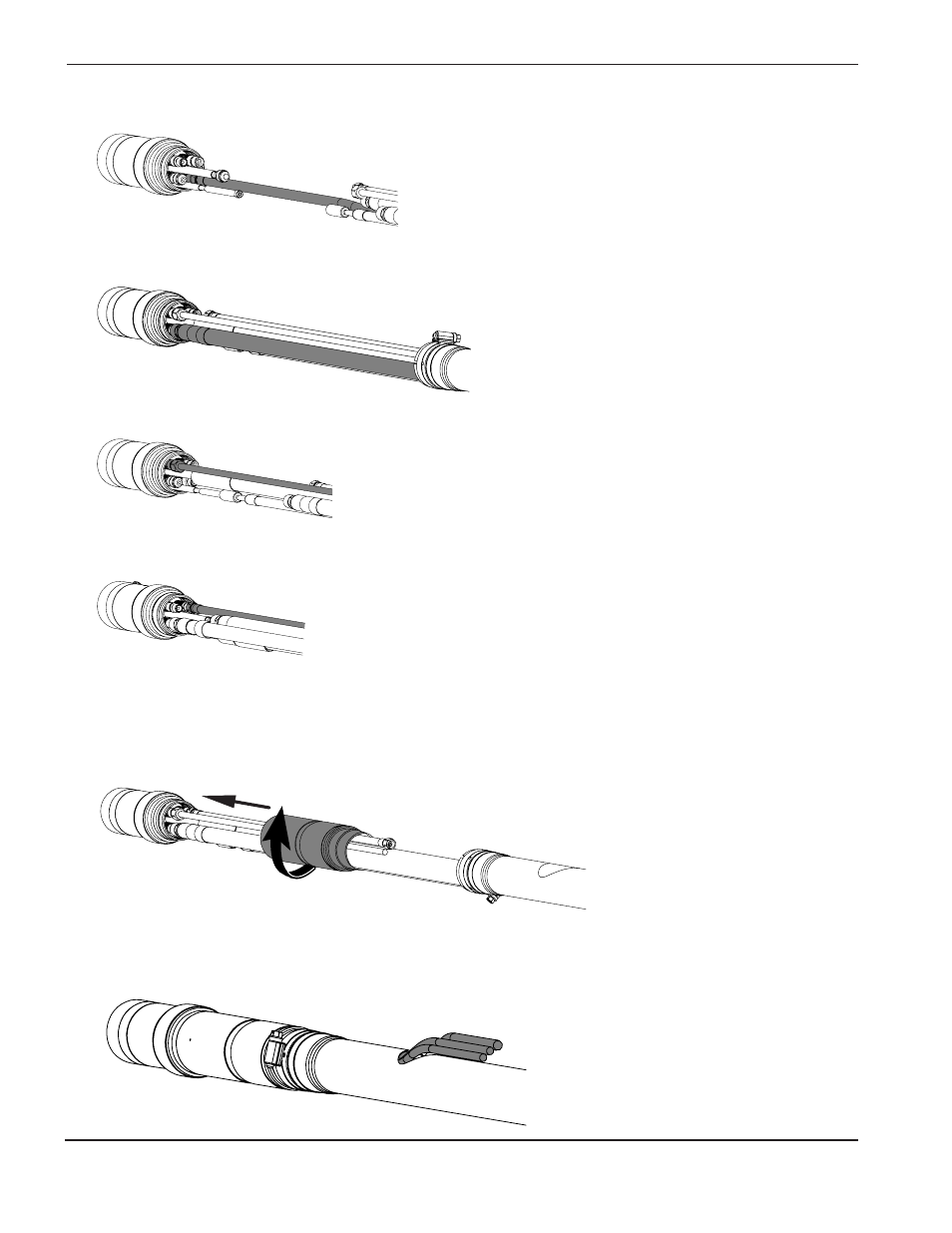

6. Plasmalüftungsschlauch anschließen.
7. Kühlmittel-Rücklauf-Schlauch (rot) anschließen.
8. Plasmagasschlauch anschließen.
9. Sekundärgasschlauch anschließen.
10. Kunststoff-Isoliermaterial so anbringen, dass es den Schlauchanschluss ‚Kühlmittel EIN’ (grün) abdeckt. Das
Schlauchpaket ist mit Isolierband zu umwickeln, um einem Verschieben des Isoliermaterials vorzubeugen.
Brennermanschette über die Anschlüsse streifen und an den Brennerkörper schrauben. *Anmerkung: Das
Kunststoff-Isolierstück muss richtig sitzen, um internen Kurzschlüssen vorzubeugen.
11. Geflecht nach oben zum Brennerschaft schieben. Sicherstellen, dass die Plasma-, Sekundär- und
Entlüftungsschläuche durch die Öffnung im Geflecht geführt werden. Schlauchschelle am Geflecht lösen,
Geflecht und Schelle über den Schaft schieben und Schelle befestigen..
