2-BRENNER-INSTALLATION
3B-10 HyPerformance HD4070 Betriebsanleitung

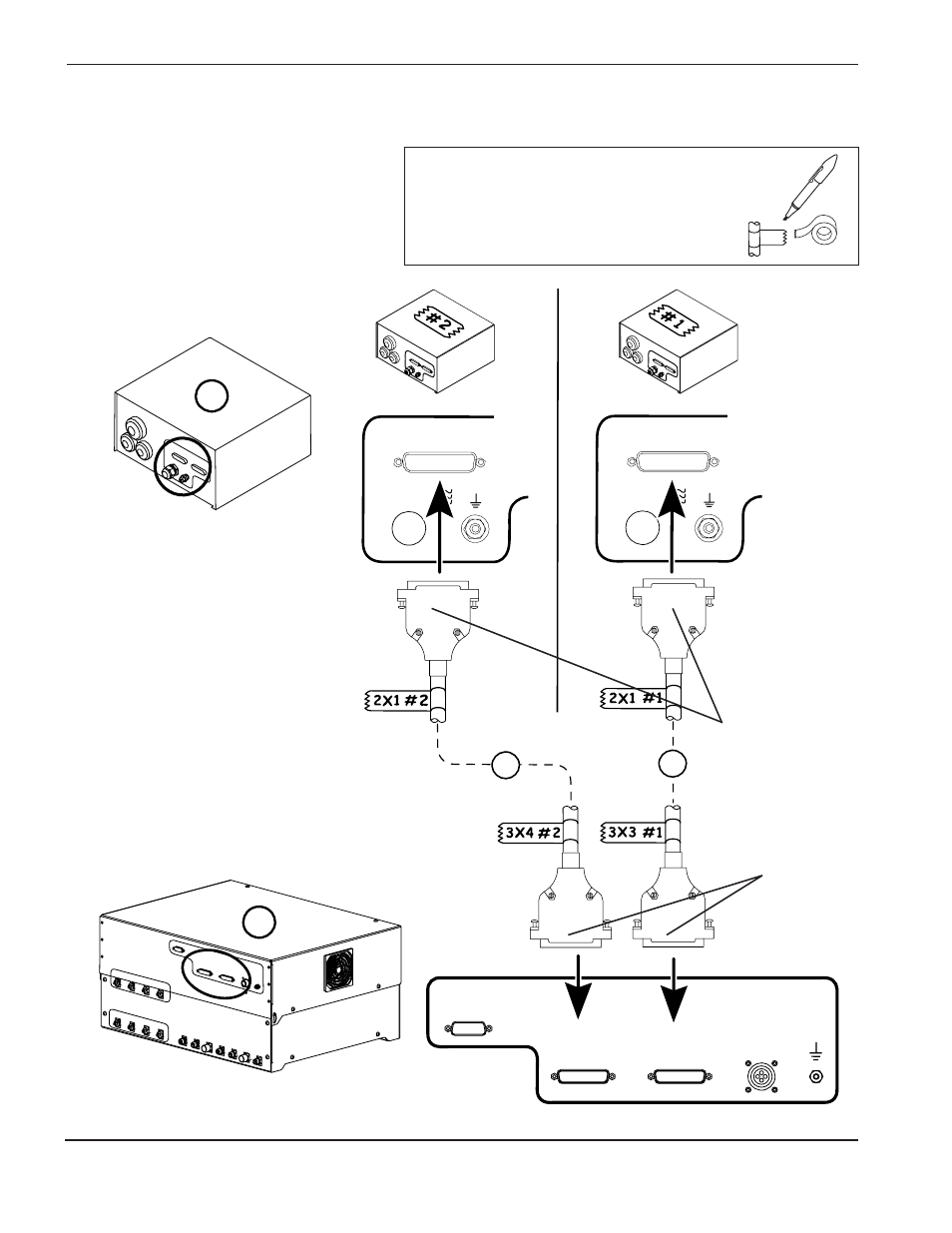

Installation der Gaskonsole an das Zündkonsolenkabel
Installationshinweise
Die Enden eines jeden Kabels mit der
Kabel-Identifizierungsnummer und der
Brennernummer markieren.
2X1
Pilot Arc
2X1
Pilot Arc
4070.10C
2
3
IGN CSL 2
3X4
IGN CSL 1
3X3
Input Power
3X1
Signal
3X2
16a 16b
Steckerverbindung
(Stifte)
Steckerverbindung
(Buchse)
